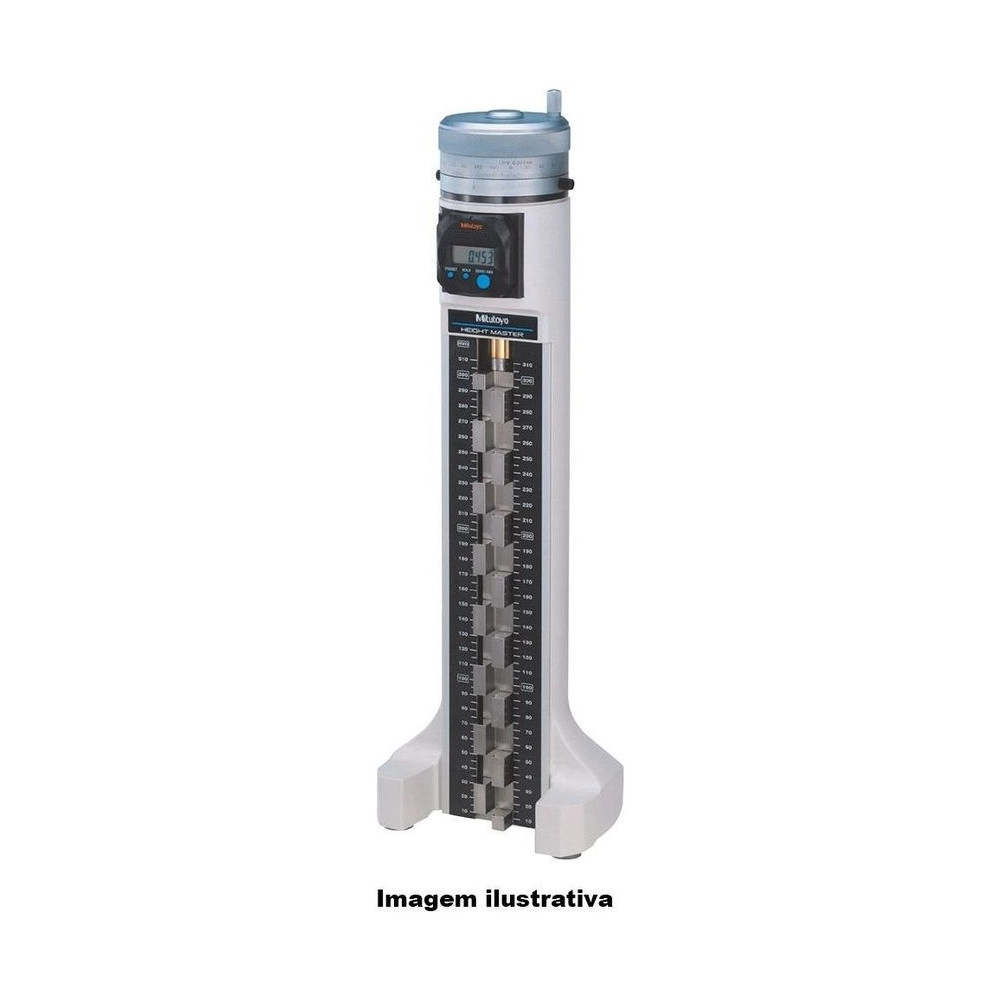

El Patrón de Altura Digital Mitutoyo 515-378 es el mayor de la línea digital: va de 10 a 610 mm, la misma altura del Patrón de Altura Universal 515-520, con 16 kg frente a sus 42 kg.

La exactitud entre bloques viene en tres franjas: ±1,5 µm hasta 310 mm, ±2,5 µm hasta 460 mm y ±3,5 µm hasta 610 mm. El error de avance y el de retorno son de 2,5 µm.

Trabaja en vertical, con pantalla digital de 0,001 mm y salida de datos a CEP por el cable 959149 o 959150. Dos pilas SR44 acompañan al patrón.

Capacidad hasta 610 mm · pantalla de 0,001 mm
Exactitud entre bloques de ±3,5 µm · en lo alto
Error de avance de ±2,5 µm · retorno 2,5 µm
Salida de datos para CEP · 2 pilas SR44

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-378 entre los patrones de altura de la serie 515.

La mayor capacidad de la línea digital.

Frente a 42 kg del universal 515-520 de igual altura.

±1,5, ±2,5 y ±3,5 µm según la altura.

Y error de retorno de 2,5 µm.

A CEP, por el cable 959149 o 959150.

Pantalla de 0,001 mm, seis dígitos.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-378.

10 < H ≤ 610 mm Capacidad

Altura H de este modelo.
±1,5 µm Exactitud entre bloques

Hasta 310 mm; ±2,5 µm en 310 < H ≤ 460 mm, ±3,5 µm en 460 < H ≤ 610 mm.
2,0 µm Paralelismo

Hasta 310 mm; 2,5 µm por encima.
±2,5 µm Error de avance

Y error de retorno de 2,5 µm.
16 kg Masa

Según el catálogo 2025.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-378 es la elección correcta.

Desafío Trazador de 600 mm

Los patrones de 310 y 460 mm no cubren la carrera completa.

Solución

El 515-378 llega a 610 mm.

Desafío Patrón alto y pesado

El universal de 610 mm pesa 42 kg.

Solución

El 515-378 cubre la misma altura con 16 kg, solo en vertical.

Desafío Exactitud a lo largo de la columna

Quien calibra necesita saber qué vale en lo alto de la columna.

Solución

El catálogo da ±3,5 µm entre bloques en la franja de 460 a 610 mm.

Desafío Lectura digital en el informe

Transcribir el valor del patrón al sistema retrasa la calibración.

Solución

La salida de datos del 515-378 envía la lectura a CEP.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: Digital
Capacidad (H): 10 < H ≤ 610mm
Graduación: 0,001mm
Espaciado de los Bloques: 20mm (alternados)
Curso del micrómetro: 20mm
Avance del micrómetro: 0,5mm/vuelta
Exactitud del espacio entre los bloques/0 < H ≤ 310mm: ±1,5µm
Paralelismo de los bloques/0 < H ≤ 310mm: 2,0µm
Paralelismo de los bloques/310 < H ≤ 610mm: 2,5µm
Error de avance: ±2,5µm
Error de regreso: 2,5µm

Detalles técnicos

Resolución (pantalla digital): 0,001 mm
Paso de los bloques: 20 mm, alternados
Carrera del micrómetro: 20 mm
Exactitud entre bloques, 0 < H ≤ 310 mm: ±1,5 µm
Exactitud entre bloques, 310 < H ≤ 460 mm: ±2,5 µm
Exactitud entre bloques, 460 < H ≤ 610 mm: ±3,5 µm
Paralelismo de los bloques, 0 < H ≤ 310 mm: 2,0 µm
Paralelismo de los bloques, 310 < H ≤ 610 mm: 2,5 µm
Error de retorno: 2,5 µm
Masa: 16 kg
Pantalla: 6 dígitos
Alimentación: 2 pilas SR44 (938882); duración aproximada de 1,8 años en uso normal
Salida de datos: Sí, con cable 959149 (1 m) o 959150 (2 m)
Referencia de las medidas: Exactitud y paralelismo relativos a la superficie de referencia de la unidad, sin incluir el error de retorno

Funciones

Cómo trabaja el 515-378

Cero y preset

Pone la pantalla a cero o define el origen en un valor conocido.

ABS/INC

Alterna entre lectura absoluta e incremental.

Hold

Congela la lectura en la pantalla.

Salida de datos

Envía la lectura a CEP y sistemas de medición, con el cable 959149 o 959150.

Apagado automático

Y alarma de batería baja y de error de conteo.

Transmisión de datos

El 515-378 tiene salida de datos Digimatic con conector tipo C, según el catálogo. La lectura llega a la computadora por cable USB directo, por interfaz con cable de conexión o de forma inalámbrica, con el U-WAVE-T y el cable tipo C.

USB Input Tool Direct (2 m): 06AFM380C, conectado directo al puerto USB de la computadora
Cable de conexión (1 m / 2 m): 959149 / 959150, para quien ya usa interfaz o colector Digimatic
Interfaz USB IT-020U: 264-020, con el cable 959149 o 959150
Transmisor inalámbrico U-WAVE-T: 02AZD730H (con LED) o 02AZD880H (con alarma sonora)
Cable para U-WAVE-T (160 mm / con entrada de pedal): 02AZD790C / 02AZE140C
Receptor U-WAVE-R: 02AZD810E, conectado a la computadora

Variantes de la serie

Patrones de altura de la serie 515 disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-322	5 < H ≤ 310 mm	Height Master	±1,5 µm
515-374	10 < H ≤ 310 mm	Digital	±1,5 µm
515-376	10 < H ≤ 460 mm	Digital	±1,5 µm
515-378 (este)	10 < H ≤ 610 mm	Digital	±1,5 µm
515-520	5 < H ≤ 610 mm	Universal	±1,5 µm
515-523	5 < H ≤ 1010 mm	Universal	±1,5 µm

Artículos incluidos

Patrón de Altura Digital 515-378
2 pilas SR44 (938882)
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la capacidad del 515-378?

De 10 a 610 mm, con resolución de 0,001 mm.

¿Cuál es la exactitud del 515-378 en lo alto de la columna?

±3,5 µm entre bloques de 460 a 610 mm; ±2,5 µm de 310 a 460 y ±1,5 µm hasta 310 mm. El paralelismo es de 2,5 µm por encima de 310 mm.

¿Cuándo elegir el 515-378 en lugar del universal 515-520?

Los dos llegan a 610 mm. El 515-378 es digital, con salida de datos, y pesa 16 kg; el 515-520 es mecánico, pesa 42 kg y trabaja también en horizontal.

¿Cuál es el error de avance del 515-378?

±2,5 µm, con error de retorno de 2,5 µm, mayor que el de los digitales de 310 y 460 mm.

¿Qué pila usa el 515-378?

Dos SR44 (938882), incluidas, con duración de cerca de 1,8 años en uso normal.
