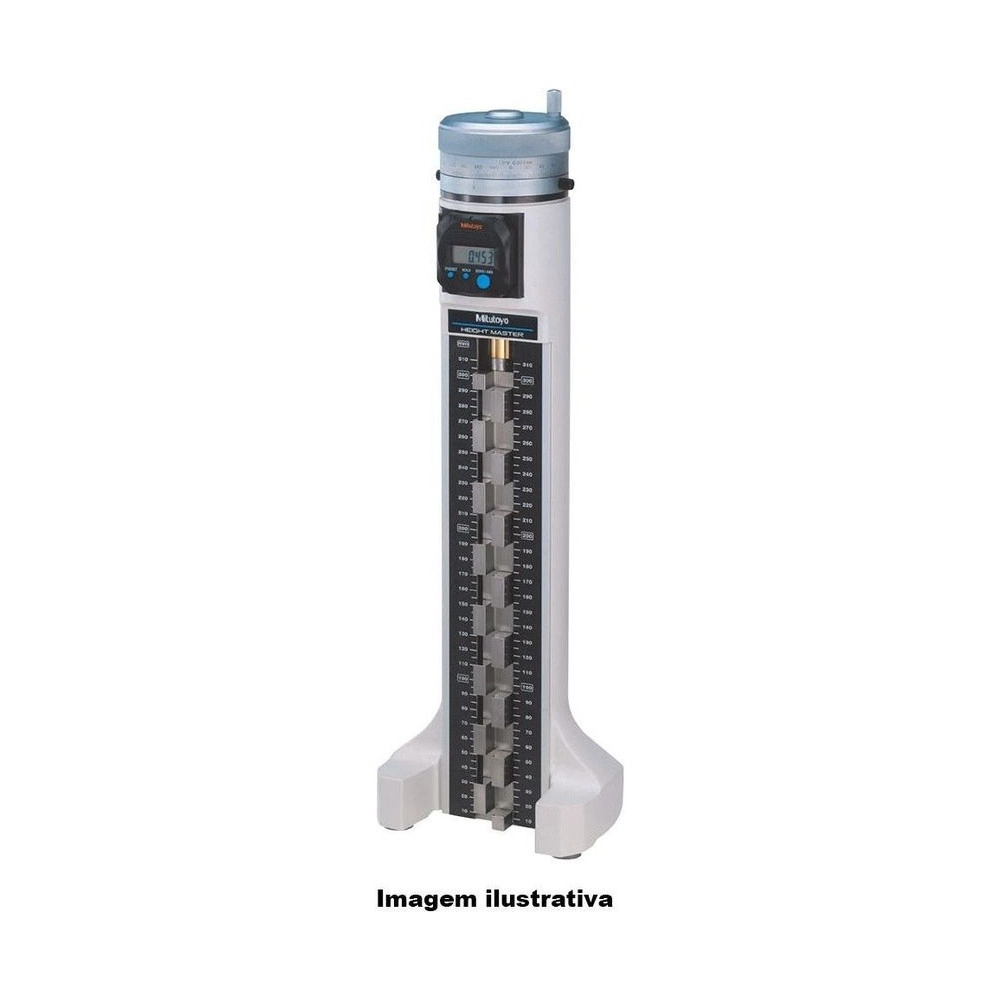

El Patrón de Altura Digital Mitutoyo 515-376 es el intermedio de la línea digital: llega a 460 mm, 150 mm por encima del 515-374, con el mismo error de avance de ±2,0 µm.

La exactitud entre bloques se declara en dos franjas, ±1,5 µm hasta 310 mm y ±2,5 µm de 310 a 460 mm, y el paralelismo sube de 2,0 a 2,5 µm en la parte alta de la columna.

Pesa 13,6 kg. Lee en pantalla digital de 0,001 mm, envía datos a CEP por el cable 959149 o 959150 y funciona con dos pilas SR44, incluidas.

Capacidad hasta 460 mm · pantalla de 0,001 mm
Exactitud entre bloques de ±2,5 µm · en lo alto
Error de avance de ±2,0 µm · retorno 2,0 µm
Salida de datos para CEP · 2 pilas SR44

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-376 entre los patrones de altura de la serie 515.

150 mm por encima del 515-374.

El mismo del modelo de 310 mm.

±1,5 µm hasta 310 mm; ±2,5 µm hasta 460 mm.

Entre el 515-374 y el 515-378.

0,001 mm en seis dígitos.

Salida de datos con cable de 1 o 2 m.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-376.

10 < H ≤ 460 mm Capacidad

Altura H de este modelo.
±1,5 µm Exactitud entre bloques

Hasta 310 mm; ±2,5 µm en 310 < H ≤ 460 mm.
2,0 µm Paralelismo

Hasta 310 mm; 2,5 µm por encima.
±2,0 µm Error de avance

Y error de retorno de 2,0 µm.
13,6 kg Masa

Según el catálogo 2025.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-376 es la elección correcta.

Desafío Trazador por encima de 310 mm

Un patrón de 310 mm deja sin referencia la parte alta de la carrera.

Solución

El 515-376 llega a 460 mm.

Desafío Más altura sin perder avance

Un patrón más alto suele traer mayor error de avance.

Solución

El 515-376 mantiene el ±2,0 µm del modelo de 310 mm.

Desafío Saber la exactitud en cada altura

Una exactitud única oculta que la columna se comporta distinto en lo alto.

Solución

El catálogo declara ±1,5 µm hasta 310 mm y ±2,5 µm de 310 a 460 mm.

Desafío Llevar la lectura al CEP

Transcribir valores retrasa el informe.

Solución

La salida de datos envía la lectura por el cable 959149 o 959150.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: Digital
Capacidad (H): 10 < H ≤ 460mm
Graduación: 0,001mm
Espaciado de los Bloques: 20mm (alternados)
Curso del micrómetro: 20mm
Avance del micrómetro: 0,5mm/vuelta
Exactitud del espacio entre los bloques/0 < H ≤ 310mm: ±1,5µm
Paralelismo de los bloques/0 < H ≤ 310mm: 2,0µm
Paralelismo de los bloques/310 < H ≤ 610mm: 2,5µm
Error de avance: ±2,0µm
Error de regreso: 2,0µm

Detalles técnicos

Resolución (pantalla digital): 0,001 mm
Paso de los bloques: 20 mm, alternados
Carrera del micrómetro: 20 mm
Exactitud entre bloques, 0 < H ≤ 310 mm: ±1,5 µm
Exactitud entre bloques, 310 < H ≤ 460 mm: ±2,5 µm
Paralelismo de los bloques, 0 < H ≤ 310 mm: 2,0 µm
Paralelismo de los bloques, 310 < H ≤ 610 mm: 2,5 µm
Error de retorno: 2,0 µm
Masa: 13,6 kg
Pantalla: 6 dígitos
Alimentación: 2 pilas SR44 (938882); duración aproximada de 1,8 años en uso normal
Salida de datos: Sí, con cable 959149 (1 m) o 959150 (2 m)
Referencia de las medidas: Exactitud y paralelismo relativos a la superficie de referencia de la unidad, sin incluir el error de retorno

Funciones

Cómo trabaja el 515-376

Cero y preset

Pone la pantalla a cero o define el origen en un valor conocido.

ABS/INC

Alterna entre lectura absoluta e incremental.

Hold

Congela la lectura en la pantalla.

Salida de datos

Envía la lectura a CEP y sistemas de medición, con el cable 959149 o 959150.

Apagado automático

Y alarma de batería baja y de error de conteo.

Transmisión de datos

El 515-376 tiene salida de datos Digimatic con conector tipo C, según el catálogo. La lectura llega a la computadora por cable USB directo, por interfaz con cable de conexión o de forma inalámbrica, con el U-WAVE-T y el cable tipo C.

USB Input Tool Direct (2 m): 06AFM380C, conectado directo al puerto USB de la computadora
Cable de conexión (1 m / 2 m): 959149 / 959150, para quien ya usa interfaz o colector Digimatic
Interfaz USB IT-020U: 264-020, con el cable 959149 o 959150
Transmisor inalámbrico U-WAVE-T: 02AZD730H (con LED) o 02AZD880H (con alarma sonora)
Cable para U-WAVE-T (160 mm / con entrada de pedal): 02AZD790C / 02AZE140C
Receptor U-WAVE-R: 02AZD810E, conectado a la computadora

Variantes de la serie

Patrones de altura de la serie 515 disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-322	5 < H ≤ 310 mm	Height Master	±1,5 µm
515-374	10 < H ≤ 310 mm	Digital	±1,5 µm
515-376 (este)	10 < H ≤ 460 mm	Digital	±1,5 µm
515-378	10 < H ≤ 610 mm	Digital	±1,5 µm
515-520	5 < H ≤ 610 mm	Universal	±1,5 µm
515-523	5 < H ≤ 1010 mm	Universal	±1,5 µm
