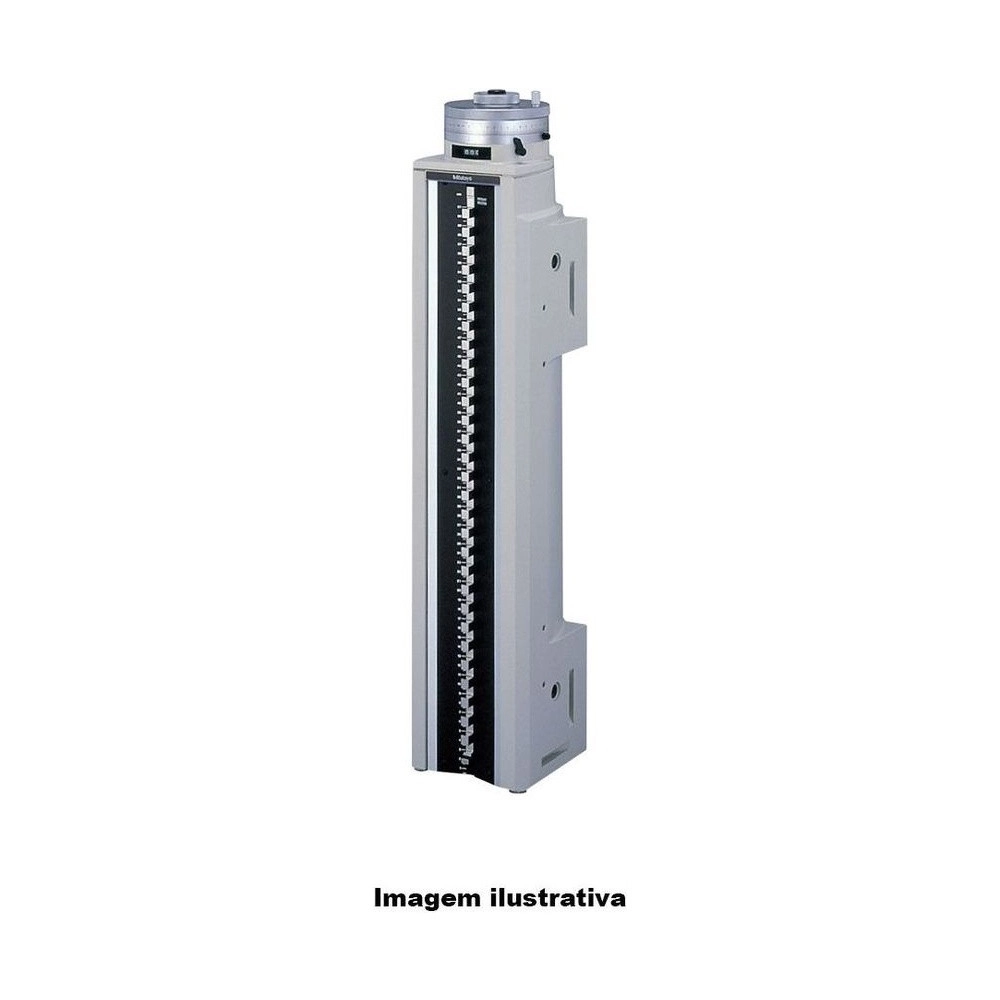

Calibre de Altura Universal Serie estándar 515 - Utilizable en orientación vertical y horizontal - 515-520 - Mitutoyo

Name: Calibre de Altura Universal Serie estándar 515 - Utilizable en orientación vertical y horizontal - 515-520
Brand: Mitutoyo
SKU: 515-520

SKU: 515-520

Cantidad

Sobre el producto

El Patrón de Altura Universal Mitutoyo 515-520, de la serie 515, trabaja en posición vertical y horizontal. Acostado, verifica la exactitud del desplazamiento de mesas de máquinas herramienta, entre otras aplicaciones. Este es el modelo de 610 mm, con 42 kg.

La columna usa bloques de 10 mm en fila simple y un micrómetro de 20 mm, con el mismo contador mecánico del 515-322 y graduación de 0,001 mm. La exactitud entre bloques es de ±1,5 µm hasta 310 mm y de ±2,5 µm hasta 610 mm.

Hasta 610 mm, el paralelismo de los bloques es de 1,5 µm, y el error de avance de ±1,2 µm. Viene en caja de madera, con certificado de inspección.

Capacidad hasta 610 mm · 42 kg
Uso vertical y horizontal · mesa de máquina herramienta
Bloques de 10 mm en fila simple · paralelismo 1,5 µm
Error de avance de ±1,2 µm · retorno 1,2 µm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-520 entre los patrones de altura de la serie 515.

De pie o acostado, con la misma columna.

Verifica la exactitud del desplazamiento.

Capacidad de este modelo.

Fila simple, paso de 10 mm.

Misma apariencia y especificación.

Y error de retorno de 1,2 µm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-520.

5 < H ≤ 610 mm Capacidad

Altura H de este modelo.
±1,5 µm Exactitud entre bloques

Hasta 310 mm; ±2,5 µm en 310 < H ≤ 610 mm.
1,5 µm Paralelismo

Hasta 610 mm.
±1,2 µm Error de avance

Y error de retorno de 1,2 µm.
42 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-520 es la elección correcta.

Desafío Verificar la mesa de la máquina

El error de desplazamiento de la mesa pasa directo a la pieza mecanizada.

Solución

Acostado, el 515-520 sirve de referencia para la mesa de la máquina herramienta.

Desafío Un patrón para dos usos

Tener un patrón vertical y otro horizontal ocupa espacio y presupuesto.

Solución

El 515-520 trabaja en las dos orientaciones.

Desafío Trazador de altura grande

Los patrones cortos no cubren trazadores de carrera larga.

Solución

El 515-520 llega a 610 mm.

Desafío Paso fino de bloques

Bloques demasiado espaciados dejan alturas sin referencia directa.

Solución

Los bloques de 10 mm en fila simple dan un paso de 10 mm.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: Utilizable en Orientación Vertical y Horizontal
Capacidad (H): 5 < H ≤ 610mm
Graduación: 0,001mm
Espaciado de los Bloques: 10mm (simple)
Curso del micrómetro: 20mm
Avance del micrómetro: 0,5mm/vuelta
Exactitud del espacio entre los bloques/0 < H ≤ 310mm: ±1,5µm
Exactitud del espacio entre los bloques/310 < H ≤ 610 mm: ±2,5µm
Paralelismo de los bloques/0 < H ≤ 610mm: 1,5µm
Error de avance: ±1,2µm
Error de regreso: 1,2µm

Detalles técnicos

Graduación (escala analógica): 0,001 mm
Paso de los bloques: 10 mm, fila simple
Carrera del micrómetro: 20 mm
Exactitud entre bloques, H ≤ 310 mm: ±1,5 µm
Exactitud entre bloques, 310 < H ≤ 610 mm: ±2,5 µm
Paralelismo de los bloques, H ≤ 610 mm: 1,5 µm
Error de retorno: 1,2 µm
Masa: 42 kg
Referencia de las medidas: Exactitud y paralelismo relativos a la superficie de referencia de la unidad

Funciones

Cómo trabaja el 515-520

Lectura en tres partes

La altura sale de la escala, del contador y del tambor: por ejemplo, 280 + 5,67 + 0,000 = 285,670 mm.

Micrómetro de 20 mm

Desplaza la columna de bloques 20 mm, a 0,5 mm por vuelta.

Vertical u horizontal

Trabaja de pie o acostado, con la misma columna de bloques.

Variantes de la serie

Patrones de altura de la serie 515 disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-322	5 < H ≤ 310 mm	Height Master	±1,5 µm
515-374	10 < H ≤ 310 mm	Digital	±1,5 µm
515-376	10 < H ≤ 460 mm	Digital	±1,5 µm
515-378	10 < H ≤ 610 mm	Digital	±1,5 µm
515-520 (este)	5 < H ≤ 610 mm	Universal	±1,5 µm
515-523	5 < H ≤ 1010 mm	Universal	±1,5 µm

Artículos incluidos

Patrón de Altura Universal 515-520
Caja de madera
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿El 515-520 puede usarse acostado?

Sí. El Patrón de Altura Universal fue hecho para las posiciones vertical y horizontal, por ejemplo para verificar el desplazamiento de la mesa de máquinas herramienta.

¿Cuál es la exactitud del 515-520?

Exactitud entre bloques de ±1,5 µm en H ≤ 310 mm, ±2,5 µm en 310 < H ≤ 610 mm; paralelismo de 1,5 µm en H ≤ 610 mm; error de avance de ±1,2 µm.

¿El 515-520 es digital?

No. Tiene contador mecánico integrado, con la misma apariencia y especificación del 515-322, y graduación de 0,001 mm.

¿Cuánto pesa el 515-520?

42 kg.

¿Cuál es la diferencia entre el 515-520 y el 515-523?

La capacidad: 610 mm en el 515-520 y 1010 mm en el 515-523, que además trae la base de soporte 900574 y tiene error de avance de ±1,5 µm, frente a ±1,2 µm.
