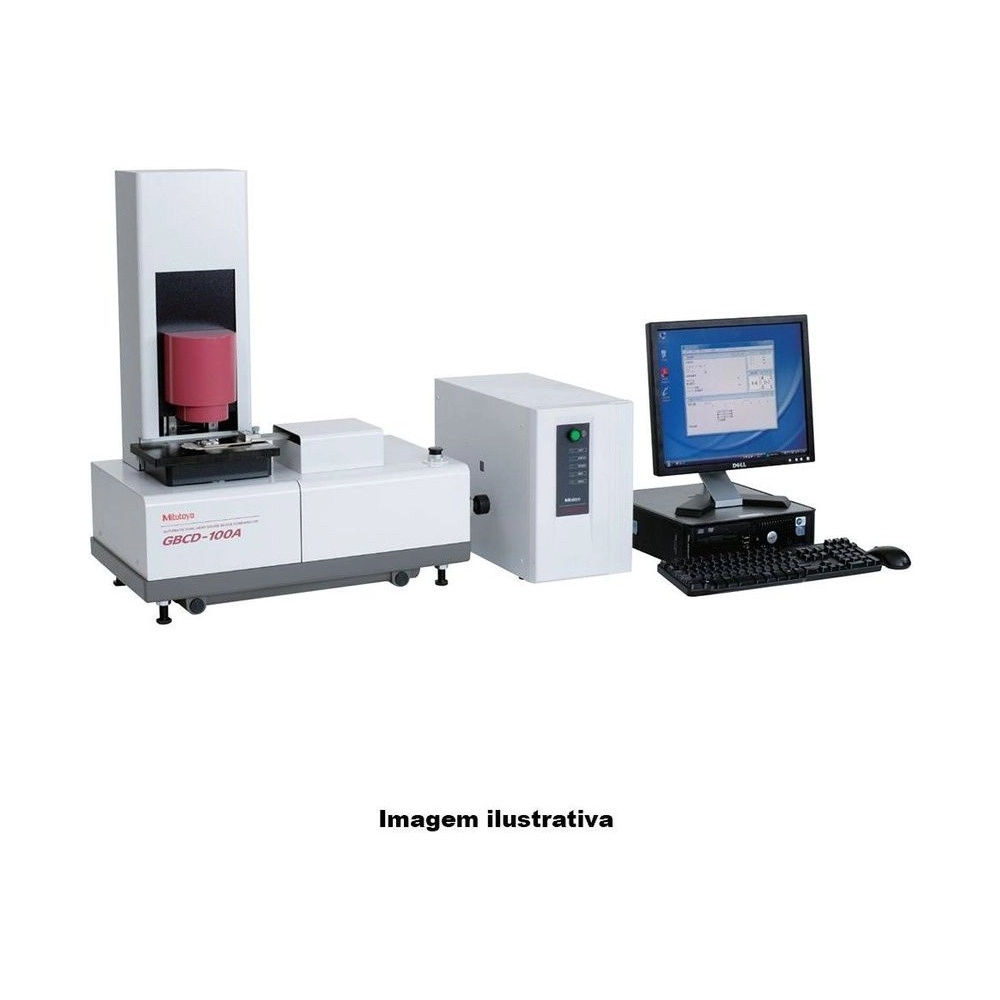

Comparador de Bloque Patrón GBCD-100A - Comparador automático con dos cabezales de medición - 565-160A - Mitutoyo

Name: Comparador de Bloque Patrón GBCD-100A - Comparador automático con dos cabezales de medición - 565-160A
SKU: 565-160A

SKU: 565-160A

Cantidad

Sobre el producto

El Comparador de Bloques Patrón GBCD-100A Mitutoyo 565-160A calibra bloques patrón de 0,5 a 100 mm por comparación automática: en un ciclo, compara el bloque a calibrar con el bloque de referencia adecuado.

Mide bloques rectangulares y cuadrados con dos cabezales Mu-Checker, uno arriba y otro abajo del bloque, a 0,8 N y 0,4 N. Este sistema de cabezales dobles impide que el alabeo de los bloques delgados altere el resultado. La resolución es de 0,01 µm.

La exactitud, con 95% de confianza, es de ±(0,03 + 0,3L/1000) µm, sin contar la incertidumbre del bloque de referencia y la temperatura. Para calibrar el propio comparador existe el juego de bloques 516-145-E2, opcional, con bloque especial tipo puente. El sufijo A del código indica el cable de alimentación UL/CSA.

GBCD-100A · comparación automática
Bloques de 0,5 a 100 mm
Cabezales dobles Mu-Checker
Resolución 0,01 µm

Diferenciales

Aspectos destacados del producto

Lo que el 565-160A aporta a la calibración de bloques patrón.

1 ciclo por bloque.

Rectangulares y cuadrados.

0,8 N arriba, 0,4 N abajo.

Cabezales dobles.

Resolución.

Opcional, calibra el comparador.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 565-160A.

0,5 a 100 mm Rango

Bloques rectangulares y cuadrados.
Automática Comparación

1 ciclo con bloque de referencia.
0,01 µm Resolución

Cabezales Mu-Checker.
0,8 N / 0,4 N Fuerzas

Superior / inferior.
20 °C ±1 °C Ambiente

58% HR ±15%.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 565-160A resuelve.

Desafío Volumen de bloques a calibrar

Comparar bloque por bloque a mano consume tiempo del laboratorio.

Solución

El 565-160A hace la comparación automática, un ciclo por bloque.

Desafío Referencia correcta para cada bloque

Cada bloque debe compararse con el bloque de referencia adecuado.

Solución

El 565-160A hace esa comparación solo, en un ciclo por bloque.

Desafío Bloques delgados

Un bloque delgado levemente alabeado engaña a un solo cabezal.

Solución

Los dos cabezales Mu-Checker del 565-160A eliminan ese efecto.

Desafío Verificar el comparador

El propio comparador necesita verificación periódica.

Solución

El juego 516-145-E2, opcional, fue hecho para calibrar el 565-160A.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 565
Modelo: GBCD-100A
Capacidad: 0,5mm - 100mm
Resolución: 0,00001mm (0,01µm)
Exactitud en Corta Capacidad (20°C): ±(0.03+0.3L/1000)µm* L = Longitud del bloque (mm)
Cabezal Superior/Modelo: Mu-Checker
Cabezal Superior/Fuerza de Medición: 0,8N
Cabezal Superior/Punta de Contacto: Punta de Metal Duro con radio de 20 mm
Tapón Inferior/Modelo: Mu-Checker
Tapón inferior/Fuerza de medición: 0,4N
Cabezal Inferior/Punta de Contacto: Punta de Metal Duro con radio de 5 mm
Condiciones de Operación: Temperatura: 20°C ±1°C Humedad: 58%HR ±15%HR
Notas y observaciones: Exactitud sin la incertidumbre del bloque de referencia ni la influencia de la temperatura. Evitar variación de temperatura y flujo directo de aire caliente o frío. Juego 516-145-E2 opcional para calibrar el comparador. Sufijo A: cable UL/CSA.

Detalles técnicos

Método: Medición diferencial entre los cabezales superior e inferior (sistema de cabezales dobles)
Ciclo: 1 ciclo de comparación automática con un bloque patrón de referencia
Calibración del comparador: Juego de bloques 516-145-E2 (opcional), con bloque especial tipo puente
Sufijo A: Cable de alimentación UL/CSA
Exactitud: La exactitud no incluye la incertidumbre del bloque de referencia ni la influencia de la temperatura.

Funciones

Cómo mide el 565-160A

Ciclo automático

Compara el bloque con la referencia en un ciclo.

Cabezales Mu-Checker

Superior e inferior, medición diferencial.

Juego 516-145-E2

Opcional, para calibrar el comparador.

Variantes de la serie

Comparadores de bloques patrón, serie 565

Código	Modelo y rango	Comparación	Cabezales
565-151A	GBCD-250 · 0,1 a 250 mm	Manual	Linear Gage
565-160A (este)	GBCD-100A · 0,5 a 100 mm	Automática	Mu-Checker

Artículos incluidos

Comparador de bloques patrón GBCD-100A 565-160A

Preguntas frecuentes

Preguntas y Respuestas

¿Cómo compara los bloques el 565-160A?

De forma automática: en un ciclo, compara el bloque a calibrar con un bloque de referencia adecuado.

¿Cuál es el rango del 565-160A?

Bloques patrón rectangulares y cuadrados de 0,5 a 100 mm.

¿Cuál es la exactitud del 565-160A?

±(0,03 + 0,3L/1000) µm con 95% de confianza, L en mm. No incluye la incertidumbre del bloque de referencia ni la influencia de la temperatura.

¿Qué cabezales usa el 565-160A?

Dos Mu-Checker: el superior a 0,8 N, con punta de metal duro de radio 20 mm, y el inferior a 0,4 N, con punta de radio 5 mm.

¿Cómo calibrar el propio 565-160A?

Con el juego de bloques 516-145-E2, opcional, que incluye un bloque especial tipo puente.

¿Qué significa la A en 565-160A?

El sufijo indica el cable de alimentación: A es la versión UL/CSA.
