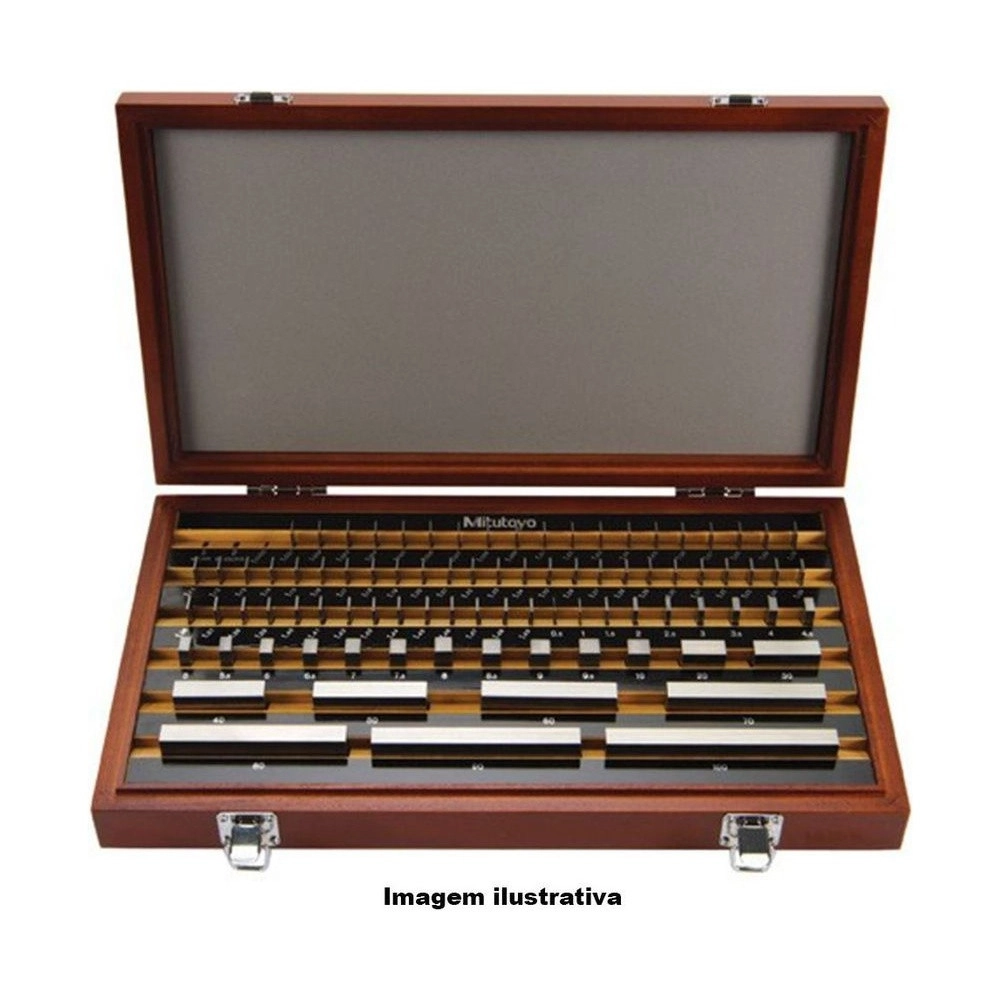

Juego de Bloques Patrón Rectangulares en Cerámica con 112 piezas Clase 0 - 516-338-10 - Mitutoyo

SKU: 516-338-10

¿Cómo funciona la cotización?

1Haz clic en “Solicitar Cotización” para agregar el producto.
2Abre “Ver cotización” y completa el formulario con tus datos.
3Nuestro equipo te responde con precio, plazo y disponibilidad.

Producto original Mitutoyo con garantía. Cotización sin compromiso.

¿Prefieres hablar con nosotros?

Fesepsa S.A. · (+51) 989 862 086 · Central (01) 451-1052

Garantía
Producto original Mitutoyo
Accesorios incluidos
Certificado con la desviación de cada bloque
Compra Segura
100% protegida
Sobre el producto

Juego de 112 piezas en cerámica de circonia, clase 0: la misma composición del juego de acero 516-938-10, en un material que no necesita tratamiento anticorrosivo en el uso manual.

Según el catálogo, la cerámica tiene 10 veces más resistencia a la abrasión que el acero, casi no forma rebaba en una caída (y, si se forma, sale con la piedra Ceraston), no es magnética, no junta limalla y no cambia de dimensión con los años.

El coeficiente de expansión térmica, 9,3 × 10⁻⁶/K, es cercano al del acero (10,8). La conductividad térmica es baja, así que la cerámica responde despacio al cambio de temperatura; el catálogo pide cuidado en lugares con variación brusca.

Resumen técnico
  • 112 bloques de cerámica · circonia
  • Clase 0 · ISO/DIN/JIS
  • 10× más resistente a la abrasión · sin anticorrosivo
  • Expansión térmica 9,3 × 10⁻⁶/K · 6,0 kg/dm³

Aspectos destacados del producto

Lo que distingue al 516-338-10 entre los bloques patrón Mitutoyo.

Cerámica de circonia

No se oxida en el uso manual.

10× más resistente a la abrasión

En relación con el bloque de acero, según el catálogo.

No magnética

No atrae limalla de acero.

Sin rebaba en la caída

Y, si se forma, sale con la piedra Ceraston.

Grabado láser

Números negros sobre el bloque blanco.

Expansión cercana a la del acero

9,3 frente a 10,8 × 10⁻⁶/K.

Características principales

Lo que significa en la práctica cada dato del 516-338-10.

  • Circonia Material

    Dureza de 1350 HV, frente a 800 HV del acero. En el gráfico de desgaste del catálogo, la circonia es la que menos material pierde, por debajo del metal duro y del acero (pág. E-3).

  • 9,3 × 10⁻⁶/K Expansión térmica

    Cercana a la del acero, 10,8 × 10⁻⁶/K. Como la conductividad es baja (2,9 frente a 54,4 W/m·K del acero), el bloque tarda en seguir la temperatura, y el catálogo pide cuidado donde cambia de golpe (pág. E-4).

  • 112 Piezas

    Misma composición del 516-938-10, de acero: el bloque de 1,0005 mm, nueve de 1,001 a 1,009, 49 de 1,01 a 1,49, 49 de 0,5 a 24,5 y cuatro de 25 a 100 mm (pág. E-9).

  • 0 Clase

    Desviación límite de ±0,12 µm hasta 10 mm y de ±0,30 µm en el bloque de 100 mm, según la JIS B 7506-2004; la desviación de cada bloque consta en el certificado de inspección (págs. E-4 y E-5).

  • 6,0 kg/dm³ Peso específico

    Frente a 7,8 kg/dm³ del acero: con las mismas medidas, el juego de cerámica pesa menos que el 516-938-10.

¿Qué problemas resuelve este producto?

Situaciones en las que el 516-338-10 es la elección correcta.

Desafío Bloques que se oxidan

Un bloque de acero manipulado pide tratamiento anticorrosivo después de cada uso.

Solución

La cerámica del 516-338-10 no necesita ese tratamiento en el uso manual.

Desafío Rebaba después de una caída

Una rebaba impide la adherencia entre bloques.

Solución

La cerámica casi no forma rebaba; si se forma, sale con la piedra Ceraston.

Desafío Limalla pegada al bloque

Un bloque magnetizado junta limalla y pierde exactitud.

Solución

La cerámica no es magnética.

Desafío Desgaste de los bloques más usados

Los bloques más usados pierden medida antes que los demás.

Solución

El catálogo da a la cerámica 10 veces la resistencia a la abrasión del acero.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: 516
  • Modelo: Bloques estándar rectangulares
  • Marca: Mitutoyo
  • Tipo: Cerámica
  • Clase (ISO 3650): 0

Detalles técnicos

Código
516-338-10 (sufijo -10: norma ISO/DIN/JIS, con certificado de inspección)
Piezas
112
Material
Cerámica (circonia)
Norma
JIS B 7506-2004 / ISO 3650:1998
Composición
1,0005 mm (1 pz.); 1,001 a 1,009 mm, paso 0,001 mm (9 pz.); 1,01 a 1,49 mm, paso 0,01 mm (49 pz.); 0,5 a 24,5 mm, paso 0,5 mm (49 pz.); 25 a 100 mm, paso 25 mm (4 pz.)
Tolerancia clase 0, 0,5 a 10 mm
±0,12 µm; variación 0,10 µm
Tolerancia clase 0, 10 a 25 mm
±0,14 µm; variación 0,10 µm
Tolerancia clase 0, 25 a 50 mm
±0,20 µm; variación 0,10 µm
Tolerancia clase 0, 50 a 75 mm
±0,25 µm; variación 0,12 µm
Tolerancia clase 0, 75 a 100 mm
±0,30 µm; variación 0,12 µm
Certificado
Certificado de inspección con el número de serie del juego y la desviación de cada bloque

Funciones

Cómo usar el 516-338-10
Armar la composición

Elija el menor número posible de bloques y empiece por el último dígito significativo, volviendo hasta llegar a la longitud.

Alternar los bloques

Hay varias combinaciones para la misma longitud; no usar siempre los mismos bloques protege el juego.

Recalibrar en el ciclo

El catálogo indica un ciclo inicial de 2 años para bloques de inspección y de patrón (clase 0).

Variantes de la serie

Bloques patrón de la serie 516 disponibles en la tienda

Código Piezas Material Clase
516-938-10 112 Acero 0
516-338-10 (este) 112 Cerámica 0
516-337-60 112 Cerámica K
516-946-10 87 Acero 0
516-945-60 87 Acero K
516-958-10 47 Acero 0
516-968-10 32 Acero 2
516-803-10 2 Metal duro 0
516-830-10 2 Cerámica 0
516-832-10 2 Cerámica 0
516-106-10 10 Acero 0
516-156-10 10 Cerámica 0
516-378-10 10 Cerámica 0
516-607 1 Soporte No aplica
516-601 22 Accesorios No aplica
516-650E 8 Kit de mantenimiento No aplica

Artículos incluidos

  • Juego de 112 bloques patrón de cerámica, clase 0
  • Estuche de madera
  • Certificado de inspección

Video

Preguntas y Respuestas

¿De qué material es el 516-338-10?

Cerámica de circonia. Es el juego de 112 bloques, clase 0, con la misma composición del 516-938-10, que es de acero.

¿El 516-338-10 necesita aceite anticorrosivo?

En el uso manual, no: el catálogo informa que la cerámica no necesita tratamiento anticorrosivo, lo que simplifica el mantenimiento y el almacenamiento.

¿La cerámica del 516-338-10 se dilata distinto del acero?

Poco: 9,3 × 10⁻⁶/K frente a 10,8 × 10⁻⁶/K del acero. Como la conductividad térmica es baja, el catálogo pide cuidado en lugares con cambio brusco de temperatura.

¿Cuál es la exactitud del 516-338-10?

Clase 0 según la JIS B 7506-2004: desviación límite de ±0,12 µm hasta 10 mm y de ±0,30 µm en la franja de 75 a 100 mm.

¿Y si un bloque del 516-338-10 se cae?

La cerámica casi no forma rebaba. Si se forma, el catálogo indica quitarla con la piedra Ceraston.
