Sobre el producto

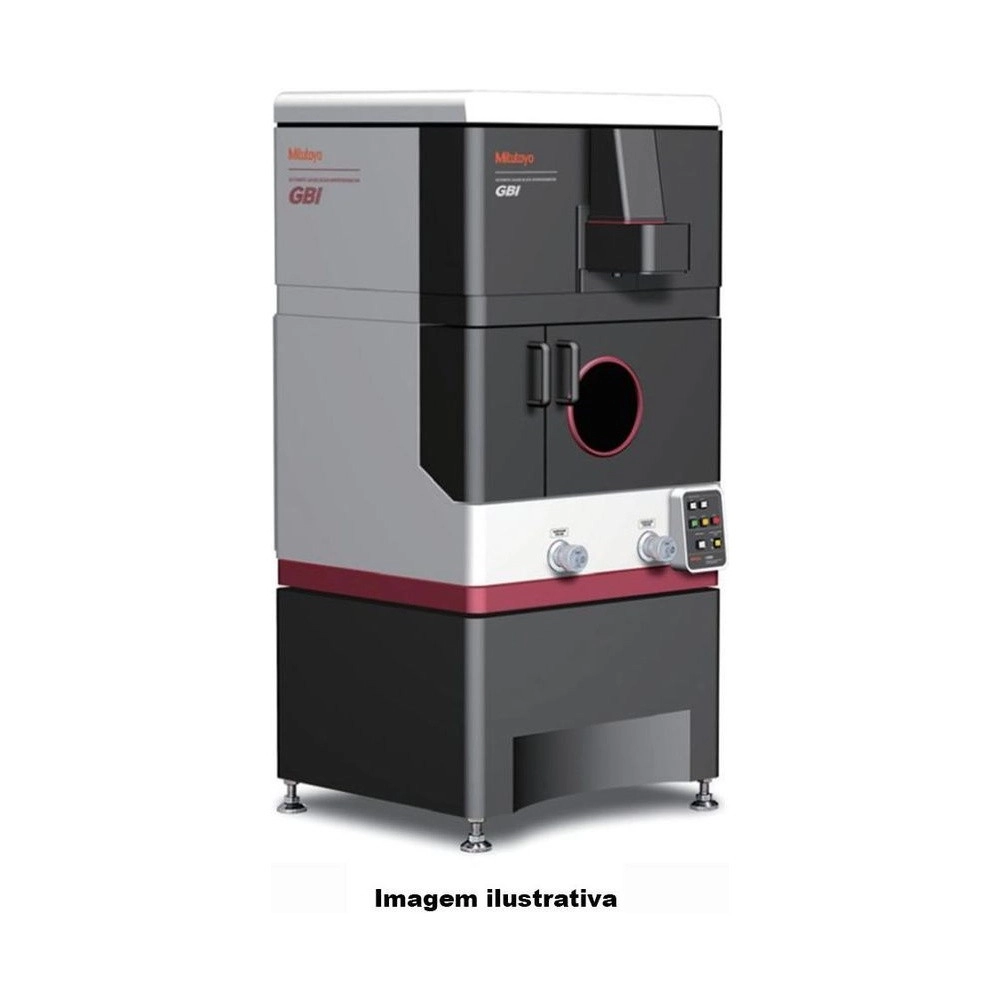

El Interferómetro Automático de Bloques Patrón GBI Mitutoyo es un instrumento de nivel primario: mide la longitud de bloques patrón de 0,1 a 250 mm por interferencia de la luz, sin comparar con otro bloque. Es un interferómetro de Twyman-Green que usa el método de coincidencia múltiple de longitudes de onda.

Una cámara CCD detecta sola la distribución de las franjas de interferencia y procesa los datos. Además de la longitud, obtenida por el método de cambio de fase y por el software de análisis de franjas, el GBI entrega la medición de paralelismo y planitud del bloque. La incertidumbre de medición es de 0,025 µm + 0,2×10⁻⁶ L (k = 2).

La luz viene de láseres He-Ne de frecuencia estable, en 632,8 y 543,5 nm, con intensidad y longitud de onda muy estables. La computadora, conectada a termómetro, higrómetro y barómetro, compensa automáticamente el índice de refracción del aire y la expansión térmica de los bloques. La mesa recibe hasta 12 bloques, y el ambiente debe estar a 20 ±0,5 °C.

GBI · interferómetro de nivel primario
Bloques de 0,1 a 250 mm
Incertidumbre 0,025 µm + 0,2×10⁻⁶ L (k = 2)
Hasta 12 bloques en la mesa

Diferenciales

Aspectos destacados del producto

Lo que el Interferómetro GBI aporta a la calibración de bloques patrón.

Mide por la luz, sin bloque de referencia.

Longitud de bloques patrón.

Lectura automática de las franjas.

Además de la longitud.

632,8 y 543,5 nm, frecuencia estable.

Aire y expansión térmica.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del Interferômetro.

0,1 a 250 mm Rango

Bloques patrón.
0,025 µm + 0,2×10⁻⁶ L Incertidumbre

k = 2, L en mm.
Hasta 12 Bloques en la mesa

Montados de una vez.
Láser He-Ne Fuente de luz

632,8 y 543,5 nm.
20 ±0,5 °C Ambiente

Sin aire caliente o frío directo.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el Interferómetro GBI resuelve.

Desafío Cima de la cadena de trazabilidad

Los bloques de referencia del laboratorio también deben calibrarse.

Solución

El Interferómetro GBI mide la longitud por la luz, sin depender de otro bloque.

Desafío Más que la longitud

Un paralelismo y una planitud deficientes comprometen un bloque de longitud correcta.

Solución

El Interferómetro GBI entrega paralelismo y planitud en la misma medición.

Desafío Aire y temperatura del laboratorio

El índice de refracción del aire y la dilatación del bloque cambian la lectura.

Solución

El Interferómetro GBI compensa los dos automáticamente, con termómetro, higrómetro y barómetro.

Desafío Lote de bloques

Montar un bloque a la vez consume tiempo.

Solución

La mesa del Interferómetro GBI recibe hasta 12 bloques.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Modelo: Automático de Bloques Estándar GBI
Capacidad: 0,1mm - 250mm
Exactitud (μm): Incertidumbre de medición: 0,025µm + 0,2×10⁻⁶ L (k = 2), L = longitud del bloque (mm)
Modo de medición: Automático, por interferencia óptica (interferómetro de Twyman-Green)
Notas y observaciones: Fuente de luz: láser He-Ne de frecuencia estable, 632,8 nm y 543,5 nm. Hasta 12 bloques sobre la mesa de medición. Usar a 20 ±0,5 °C, con leves cambios de temperatura y sin exposición directa a aire caliente o frío.

Detalles técnicos

Principio: Interferómetro de Twyman-Green, con coincidencia múltiple de longitudes de onda
Lectura de las franjas: Cámara CCD, con procesamiento automático de los datos
Cálculo de la longitud: Método de cambio de fase y software de análisis de franjas
Compensación: Índice de refracción del aire y expansión térmica de los bloques, por la computadora conectada a termómetro, higrómetro y barómetro
Uso como referencia: Los bloques con coeficiente de expansión térmica calibrado tienen la exactitud dimensional garantizada con el GBI (catálogo 2024, pág. 01-7)

Funciones

Cómo mide el Interferómetro GBI

Medición por interferencia

Longitud por la luz del láser, sin bloque de referencia.

Paralelismo y planitud

Obtenidos junto con la longitud.

Compensación automática

Aire y expansión térmica del bloque.

Variantes de la serie

Interferómetro de bloques patrón GBI

Código	Modelo y rango	Incertidumbre (k = 2)	Bloques en la mesa
Interferômetro (este)	GBI · 0,1 a 250 mm	0,025 µm + 0,2×10⁻⁶ L	12 bloques

Artículos incluidos

Interferómetro Automático de Bloques Patrón GBI

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide el Interferómetro GBI?

La longitud de bloques patrón de 0,1 a 250 mm, por interferencia óptica, y también el paralelismo y la planitud.

¿Por qué el Interferómetro GBI es de nivel primario?

Porque mide el bloque por la longitud de onda del láser, en un interferómetro de Twyman-Green, y no por comparación con otro bloque patrón.

¿Cuál es la incertidumbre del Interferómetro GBI?

0,025 µm + 0,2×10⁻⁶ L, con factor de cobertura k = 2, donde L es la longitud del bloque en mm.

¿Cuántos bloques mide el Interferómetro GBI a la vez?

La mesa de medición recibe hasta 12 bloques patrón.

¿Cómo maneja el Interferómetro GBI el aire y la temperatura?

La computadora, conectada a termómetro, higrómetro y barómetro, compensa automáticamente el índice de refracción del aire y la expansión térmica de los bloques. El ambiente debe estar a 20 ±0,5 °C, sin exposición directa a aire caliente o frío.

¿Cuál es la diferencia entre el Interferómetro GBI y los comparadores GBCD?

Los comparadores GBCD miden el bloque comparándolo con un bloque de referencia; el Interferómetro GBI mide la longitud directamente por la luz.
