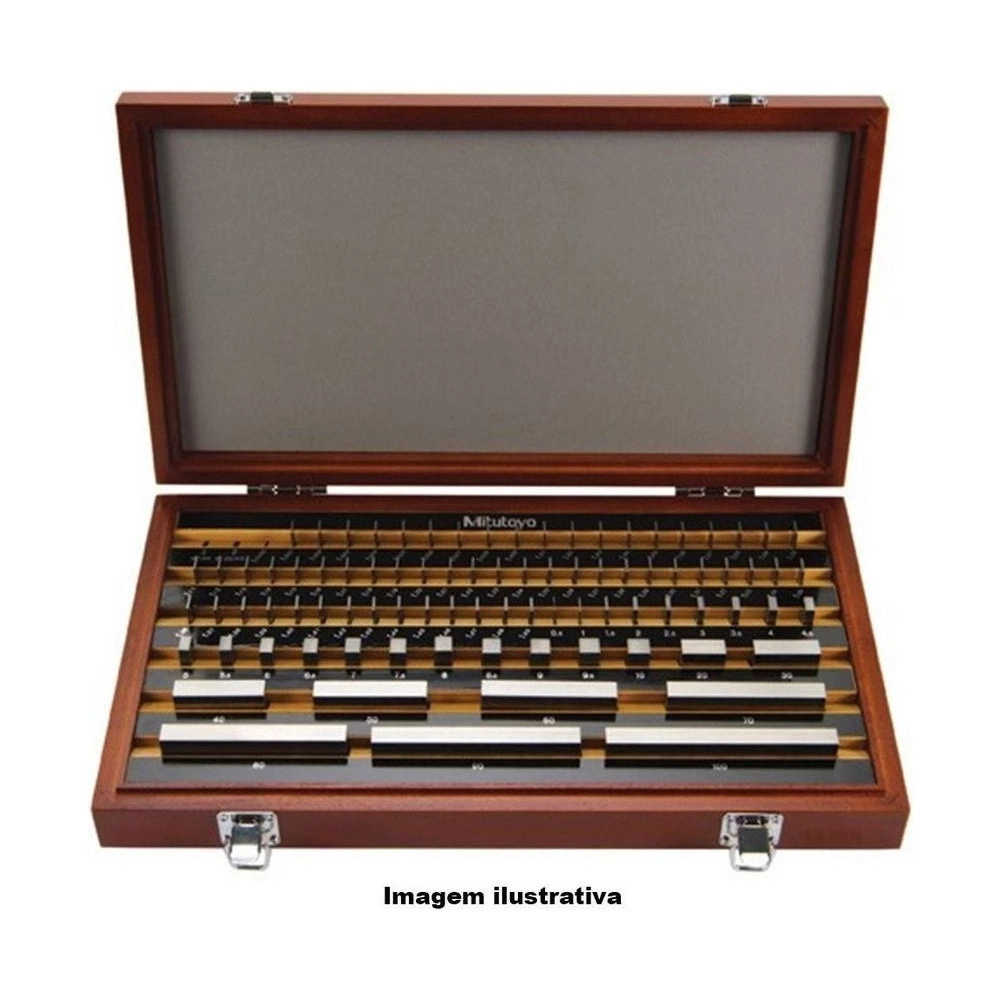

El Juego de Bloques Patrón Mitutoyo 516-938-10 tiene 112 bloques rectangulares de acero, clase 0, según la norma ISO/DIN/JIS. Es el mayor juego de acero de la tienda: empieza en el bloque de 1,0005 mm y llega a 100 mm.

Con pasos de 0,001, 0,01 y 0,5 mm y cuatro bloques de 25 a 100 mm, arma longitudes como la del ejemplo del catálogo: 1,0005 + 1,008 + 1,17 + 17,5 + 25 = 45,6785 mm.

En clase 0, la desviación límite va de ±0,12 µm (hasta 10 mm) a ±0,30 µm (75 a 100 mm), según la JIS B 7506. El certificado de inspección trae la desviación medida de cada bloque.

112 bloques de acero · de 1,0005 a 100 mm
Clase 0 · ISO/DIN/JIS
Desviación límite ±0,12 a ±0,30 µm · JIS B 7506
Certificado · desviación de cada bloque

Diferenciales

Aspectos destacados del producto

Lo que distingue al 516-938-10 entre los bloques patrón Mitutoyo.

El mayor juego de acero de la tienda.

Permite componer en medio micrón.

Patrón de alta exactitud para ambiente controlado.

Tratamiento térmico por ciclos de temperatura.

Registrada en el certificado de inspección.

Bloques de 25, 50, 75 y 100 mm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 516-938-10.

112 Piezas

Juego con base de 1 mm.
1,0005 mm Menor bloque especial

Más nueve de 1,001 a 1,009 mm.
0 Clase

Según la JIS B 7506-2004.
±0,12 a ±0,30 µm Desviación límite

Del bloque de 0,5 al de 100 mm.
Acero Material

Aleación especial de alto carbono y cromo.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 516-938-10 es la elección correcta.

Desafío Componer una medida con cuatro decimales

Con pocos bloques, algunas longitudes no se arman.

Solución

Con 112 piezas y el bloque de 1,0005 mm, el 516-938-10 arma 45,6785 mm, como en el ejemplo del catálogo.

Desafío Calibrar instrumentos de alta exactitud

Un bloque de piso de fábrica no sirve de referencia para laboratorio.

Solución

La clase 0 se indica como patrón de referencia para equipos de alta exactitud.

Desafío Demostrar la trazabilidad

Sin registro de la desviación, la medida del bloque es solo nominal.

Solución

El certificado de inspección trae la desviación de cada bloque del juego.

Desafío Desgaste por uso repetido

Usar siempre los mismos bloques desgasta parte del juego.

Solución

Con 112 piezas, hay varias combinaciones para la misma longitud.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 516
Modelo: Bloques estándar rectangulares
Marca: Mitutoyo
Tipo: Acero

Detalles técnicos

Código: 516-938-10 (sufijo -10: norma ISO/DIN/JIS, con certificado de inspección)
Piezas: 112
Material: Acero (aleación de alto carbono y cromo)
Clase: 0 (JIS B 7506-2004)
Composición: 1,0005 mm (1 pz.); 1,001 a 1,009 mm, paso 0,001 mm (9 pz.); 1,01 a 1,49 mm, paso 0,01 mm (49 pz.); 0,5 a 24,5 mm, paso 0,5 mm (49 pz.); 25 a 100 mm, paso 25 mm (4 pz.)
Tolerancia clase 0, 0,5 a 10 mm: ±0,12 µm; variación 0,10 µm
Tolerancia clase 0, 10 a 25 mm: ±0,14 µm; variación 0,10 µm
Tolerancia clase 0, 25 a 50 mm: ±0,20 µm; variación 0,10 µm
Tolerancia clase 0, 50 a 75 mm: ±0,25 µm; variación 0,12 µm
Tolerancia clase 0, 75 a 100 mm: ±0,30 µm; variación 0,12 µm
Certificado: Certificado de inspección con el número de serie del juego y la desviación de cada bloque

Funciones

Cómo usar el 516-938-10

Armar la composición

Elija el menor número posible de bloques y empiece por el último dígito significativo, volviendo hasta llegar a la longitud.

Alternar los bloques

Hay varias combinaciones para la misma longitud; no usar siempre los mismos bloques protege el juego.

Recalibrar en el ciclo

El catálogo indica un ciclo inicial de 2 años para bloques de inspección y de patrón (clase 0).

Variantes de la serie

Bloques patrón de la serie 516 disponibles en la tienda

Código	Piezas	Material	Clase
516-938-10 (este)	112	Acero	0
516-338-10	112	Cerámica	0
516-337-60	112	Cerámica	K
516-946-10	87	Acero	0
516-945-60	87	Acero	K
516-958-10	47	Acero	0
516-968-10	32	Acero	2
516-803-10	2	Metal duro	0
516-830-10	2	Cerámica	0
516-832-10	2	Cerámica	0
516-106-10	10	Acero	0
516-156-10	10	Cerámica	0
516-378-10	10	Cerámica	0
516-607	1	Soporte	No aplica
516-601	22	Accesorios	No aplica
516-650E	8	Kit de mantenimiento	No aplica

Artículos incluidos

Juego de 112 bloques patrón de acero, clase 0
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuántos bloques tiene el 516-938-10?

112 bloques de acero: 1,0005; 1,001 a 1,009; 1,01 a 1,49; 0,5 a 24,5; y 25, 50, 75 y 100 mm.

¿Cuál es la exactitud del 516-938-10?

Clase 0 según la JIS B 7506-2004: desviación límite de ±0,12 µm hasta 10 mm, ±0,14 µm hasta 25, ±0,20 µm hasta 50, ±0,25 µm hasta 75 y ±0,30 µm hasta 100 mm.

¿Qué significa el sufijo -10 en el 516-938-10?

Norma ISO/DIN/JIS con certificado de inspección. En el catálogo, el sufijo 6 agrega el certificado de calibración JCSS.

¿Cómo armo una medida con el 516-938-10?

Use el menor número de bloques y empiece por el último dígito. Ejemplo del catálogo para 45,6785 mm: 1,0005 + 1,008 + 1,17 + 17,5 + 25.

¿Cuál es la diferencia entre el 516-938-10 y el 516-338-10?

La composición es la misma, 112 bloques. El 516-938-10 es de acero; el 516-338-10 es de cerámica, que no se oxida y resiste más la abrasión.

¿Cada cuánto recalibrar el 516-938-10?

El catálogo sugiere un ciclo inicial de 2 años para bloques de patrón y de inspección, y recomienda ajustarlo por el historial de calibración.
