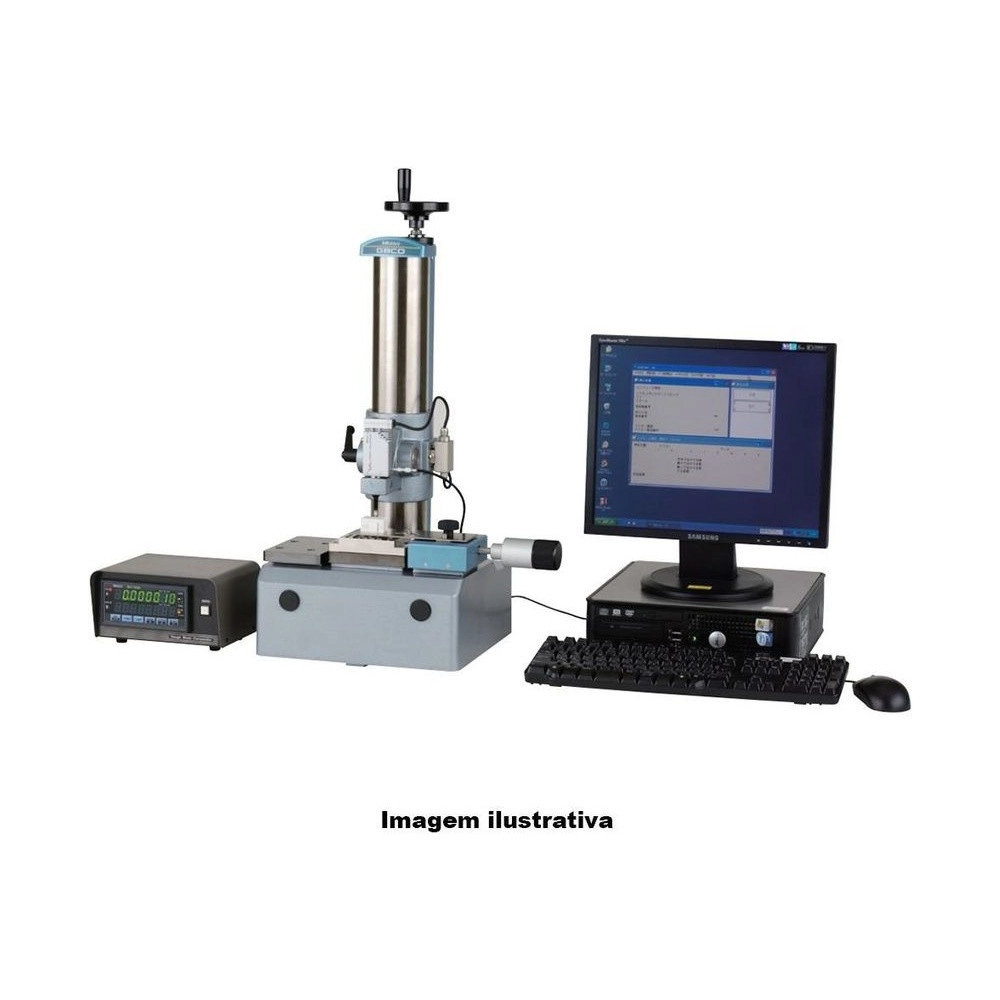

El Comparador de Bloques Patrón GBCD-250 Mitutoyo 565-151A calibra bloques patrón por comparación manual con un bloque de referencia del mismo tamaño. Mide bloques rectangulares y cuadrados de 0,1 a 250 mm, el rango más largo de la serie 565.

El resultado sale de la diferencia entre dos cabezales Linear Gage, uno arriba y otro abajo del bloque. Con este sistema de cabezales dobles, el alabeo de los bloques delgados no afecta la medición. La indicación efectiva es de 0,01 µm, con resolución de 0,001 µm.

La exactitud, con 95% de confianza, es de ±(0,03 + 0,3L/1000) µm cuando la referencia y el bloque medido tienen la misma longitud nominal, y de ±(0,06 + 0,3L/1000) µm cuando la diferencia entre ellos llega a ±3 mm. Trabaja a 20 °C ±1 °C y 30% a 60% de humedad relativa.

GBCD-250 · comparación manual
Bloques de 0,1 a 250 mm
Cabezales dobles Linear Gage
Indicación efectiva 0,01 µm

Diferenciales

Aspectos destacados del producto

Lo que el 565-151A aporta a la calibración de bloques patrón.

Rectangulares y cuadrados.

Contra bloque de referencia.

El alabeo no interfiere.

0,4 N arriba, 0,2 N abajo.

Resolución de 0,001 µm.

Exactitud también en ese caso.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 565-151A.

0,1 a 250 mm Rango

Bloques rectangulares y cuadrados.
Manual Comparación

Contra bloque de referencia.
0,01 µm Indicación efectiva

Resolución de 0,001 µm.
Linear Gage Cabezales

Superior e inferior.
20 °C ±1 °C Ambiente

30% a 60% HR.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 565-151A resuelve.

Desafío Bloques largos

El GBCD-100A, de la misma serie, llega a 100 mm.

Solución

El 565-151A compara bloques de hasta 250 mm.

Desafío Bloques delgados que se alabean

Un bloque delgado puede estar levemente curvo, y eso distorsiona la lectura de un solo cabezal.

Solución

En el 565-151A, los cabezales de arriba y de abajo anulan ese efecto.

Desafío Referencia de otro tamaño

No siempre hay bloque de referencia de la misma longitud nominal.

Solución

El 565-151A tiene exactitud definida para un desvío de hasta ±3 mm entre la referencia y el bloque medido.

Desafío Bloques cuadrados

El laboratorio también calibra bloques de sección cuadrada.

Solución

El 565-151A mide cuadrados, con accesorio dedicado opcional.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 565
Modelo: GBCD-250
Capacidad: 0,1mm - 250mm
Resolución: 0,001µm (indicación efectiva: 0,01µm)
Exactitud (Nivel de confianza del 95%) Medición comparativa de la misma longitud nominal: ±(0,03+0,3L/1000)µm L = Longitud del bloque (mm)
Exactitud (Nivel de confianza del 95%) Desviaciones dimensionales entre el bloque estándar de referencia y el bloque estándar medido: ±3mm.: ±(0,06+0,3L/1000)µm L = Longitud del bloque (mm)
Cabezal Superior/Modelo: Linear Gage
Cabezal Superior/Fuerza de Medición: 0,4N
Cabezal Superior/Punta de Contacto: Punta de Metal Duro con radio de 20 mm
Tapón Inferior/Modelo: Linear Gage
Tapón inferior/Fuerza de medición: 0,2N
Cabezal Inferior/Punta de Contacto: Punta de Metal Duro con radio de 5 mm
Condiciones de Operación: Temperatura: 20°C ±1°C Humedad: 30%HR a 60%HR
Notas y observaciones: Exactitud sin la incertidumbre del bloque de referencia ni la influencia de la temperatura. Evitar variación de temperatura y flujo directo de aire caliente o frío.

Detalles técnicos

Método: Medición diferencial entre los cabezales superior e inferior (sistema de cabezales dobles)
Bloques medidos: Rectangulares y cuadrados; el cuadrado requiere accesorio dedicado (opcional)
Operación: Comparación manual con bloque patrón de referencia
Exactitud: La exactitud no incluye la incertidumbre del bloque de referencia ni la influencia de la temperatura.

Funciones

Cómo mide el 565-151A

Comparación manual

El operador posiciona la referencia y el bloque a calibrar.

Cabezales dobles

La diferencia entre los dos da el resultado.

Desvío de hasta ±3 mm

Exactitud definida también en ese caso.

Variantes de la serie

Comparadores de bloques patrón, serie 565

Código	Modelo y rango	Comparación	Cabezales
565-151A (este)	GBCD-250 · 0,1 a 250 mm	Manual	Linear Gage
565-160A	GBCD-100A · 0,5 a 100 mm	Automática	Mu-Checker

Artículos incluidos

Comparador de bloques patrón GBCD-250 565-151A

Preguntas frecuentes

Preguntas y Respuestas

¿Qué mide el 565-151A?

Bloques patrón rectangulares y cuadrados de 0,1 a 250 mm, por comparación manual con un bloque de referencia.

¿Por qué el 565-151A tiene dos cabezales?

El resultado es la diferencia entre el cabezal superior y el inferior. Así, el alabeo de los bloques delgados no afecta la medición.

¿Cuál es la exactitud del 565-151A?

Con 95% de confianza: ±(0,03 + 0,3L/1000) µm en la comparación de la misma longitud nominal y ±(0,06 + 0,3L/1000) µm con desvío de hasta ±3 mm, L en mm. No incluye la incertidumbre del bloque de referencia ni la influencia de la temperatura.

¿Cuáles son las fuerzas de medición del 565-151A?

0,4 N en el cabezal superior, con punta de metal duro de radio 20 mm, y 0,2 N en el inferior, con punta de radio 5 mm.

¿En qué ambiente debe trabajar el 565-151A?

A 20 °C ±1 °C y 30% a 60% de humedad relativa, con poca variación de temperatura y sin flujo directo de aire caliente o frío.

¿Cuál es la diferencia entre el 565-151A y el 565-160A?

El 565-151A es manual y llega a 250 mm; el 565-160A hace la comparación automática, de 0,5 a 100 mm.
