Name: Medidor de contorno CONTRACER 100x50x350 (mm) con columna - CV-2100M4 - 218-633A
Brand: Mitutoyo
SKU: 218-633A

SKU: 218-633A

Cantidad

Sobre el producto

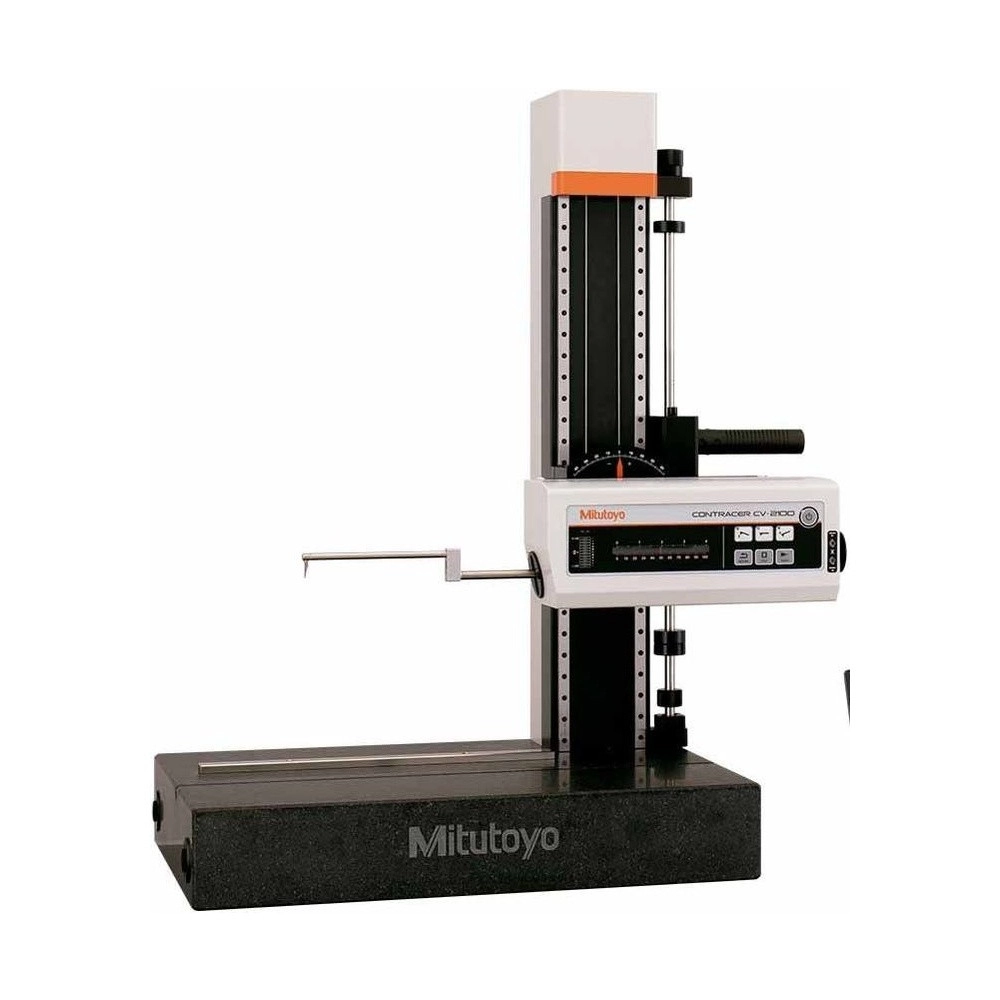

El Medidor de Contorno Contracer CV-2100M4 Mitutoyo 218-633A es el CV-2100 montado en base de granito con columna, con recorrido de 350 mm en la columna (eje Z2) y dispositivo de inclinación de ±45° en la unidad, para medir superficies inclinadas y alinearlas después en el software FORMTRACEPAK.

La columna sube y baja con la manija de posicionamiento rápido, con perilla de ajuste fino y un tope de referencia que devuelve la unidad a la altura de medición sin tener que empujar ni tirar. En la unidad, el eje X mide 100 mm y el detector (Z1) 50 mm, con resolución de 0,1 µm en ambos.

El detector usa una escala de arco circular que sigue la trayectoria real de la punta, con la misma resolución en todo el intervalo. El sistema ocupa 745 × 450 × 885 mm y pesa 145,8 kg; según Mitutoyo, la apariencia del granito puede cambiar con el tiempo, pero la estabilidad del material sigue siendo la misma.

Base de granito con columna de 350 mm
Inclinación de ±45° en el eje X
Eje X de 100 mm · Z1 de 50 mm
Resolución de 0,1 µm en ambos ejes

Diferenciales

Aspectos destacados del producto

Lo que distingue al 218-633A entre los Contracer de la tienda.

Base de granito estable.

Superficies inclinadas.

Manija y ajuste fino.

Vuelve a la altura de medición.

Resolución igual en todo el intervalo.

Contorno y tolerancia en la PC.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 218-633A.

350 mm Columna (Z2)

Manual, con manija rápida y ajuste fino.
±45° Inclinación

En el eje X.
100 mm Eje X

Rectitud de 2,5 µm/100 mm.
50 mm Detector (Z1)

Resolución de 0,1 µm.
145,8 kg Peso

Sistema de 745 × 450 × 885 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 218-633A es la elección correcta.

Desafío Medir una superficie inclinada

Las caras en ángulo exigen alinear la pieza o la unidad antes de cada medición.

Solución

El 218-633A tiene dispositivo de inclinación de ±45°, y el alineamiento se hace en FORMTRACEPAK.

Desafío Cambiar de altura entre piezas

Piezas de alturas diferentes obligan a reposicionar la unidad en cada lote.

Solución

La manija rápida de la columna del 218-633A sube y baja 350 mm, y el tope de referencia devuelve la unidad a la altura de medición.

Desafío Estabilidad en el banco

La vibración y la dilatación de la base afectan las mediciones de contorno.

Solución

El 218-633A viene sobre base de granito con columna, material conocido por su estabilidad.

Desafío Lote de piezas iguales

Medir decenas de piezas iguales a mano cansa al operador y dispersa el resultado.

Solución

En el 218-633A, la unidad vuelve sola a la posición inicial después del desplazamiento automático de la punta, lo que agiliza los programas de piezas.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: CV-2100M4
Serie: 218
Curso de medición/Eje X: 100 mm
Curso de medición/Eje Z1 (Drive): 50 mm
Curso de movimiento Eje Z2 (columna): 350 mm
Ángulo de inclinación (Eje X): ±45°
Resolución Eje X: 0,1 µm
Resolución Eje Z1: 0,1 µm
Movimiento Eje X: Motorizado (0 - 20 mm/s)
Movimiento Eje Z1 (columna): Manual - Perilla rápida y ajuste fino
Velocidad de medición: 0,02 - 5mm/s
Rectitud (dirección X - horizontal): 2,5 µm/100 mm
Exactitud (20°C) Eje X: ±(2,5+0,02L) µm, L = longitud de medición (mm)
Exactitud (20°C) Eje Z1: ±(2,5+|0,1H|) µm, H = altura desde la posición horizontal ±25 mm
Dirección de medición: Avance y Retorno
Sentido de medición: Hacia abajo
Fuerza de medición: 30 ±10 mN (3 gf)
Ángulo medible en la recolección del perfil (punta estándar): Ascendente: 77° / Descendente: 87° (dependiendo de la condición de la superficie)
Dimensiones: 745×450×885 mm
Notas y observaciones: Base de granito con columna y dispositivo de inclinación (±45°). Peso: 145,8 kg. Aunque la apariencia del granito pueda cambiar, la estabilidad del material sigue siendo confiable.

Detalles técnicos

Base: Granito, con columna
Columna: Manija de posicionamiento rápido, perilla de ajuste fino y tope de referencia
Escala del detector: Arco circular de alta exactitud, que sigue el arco de la punta
Jog shuttle: Avance grueso (anillo externo) y fino (interno), de 0,02 a 20 mm/s
Software: FORMTRACEPAK (contorno, tolerancia de contorno, CAD DXF/IGES, 15 idiomas)

Funciones

Funciones del 218-633A

Posicionar

Llevar la unidad a la posición de medición con el jog shuttle: anillo externo para avance grueso, interno para ajuste fino, de 0,02 a 20 mm/s.

Medir

El cambio de posición de la punta, el inicio, la parada y el retorno están en el panel frontal de la unidad del eje X.

Repetir

Después del desplazamiento automático de la punta, la unidad vuelve a la posición inicial, lo que agiliza programas de piezas repetitivas.

Analizar en FORMTRACEPAK

Contorno, tolerancia de contorno con best-fit, comparación con datos de CAD (DXF/IGES) e informe.

Variantes de la serie

Medidores de contorno Contracer disponibles en la tienda

Código	Modelo	Recorrido del eje X	Columna (eje Z2)
218-613A	CV-2100N4	100 mm	Sin columna (portátil)
218-633A (este)	CV-2100M4	100 mm	350 mm
218-496-10A	CV-3200S8	200 mm	300 mm
218-441-10A	CV-4500S4	100 mm	300 mm
218-446-10A	CV-4500S8	200 mm	300 mm
218-447-10A	CV-4500H8	200 mm	500 mm

Artículos incluidos

Contracer CV-2100M4
Brazo recto AB-71 (935113)
Punta SPH-71 (354884)
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿El 218-633A ya viene con columna?

Sí. El CV-2100M4 viene con base de granito y columna de 350 mm, con manija de posicionamiento rápido y ajuste fino.

¿Cuál es el intervalo de medición del 218-633A?

100 mm en el eje X y 50 mm en el detector (Z1), con resolución de 0,1 µm en ambos ejes, y 350 mm de recorrido en la columna (Z2).

¿El 218-633A mide superficies inclinadas?

Sí. La unidad tiene dispositivo de inclinación de hasta ±45°, y el alineamiento de la superficie inclinada se hace en FORMTRACEPAK.

¿Cuál es la exactitud del 218-633A?

A 20 °C: ±(2,5+0,02L) µm en el eje X y ±(2,5+|0,1H|) µm en el eje Z1, con H dentro de ±25 mm de la posición horizontal. La rectitud en el eje X es de 2,5 µm/100 mm.

¿Cuál es la diferencia entre el 218-633A y el 218-613A?

El 218-633A (CV-2100M4) es el sistema con base de granito, columna e inclinación, de 145,8 kg. El 218-613A (CV-2100N4) es la unidad portátil, de 5,8 kg, para llevar hasta la máquina.

¿Qué software analiza las mediciones del 218-633A?

FORMTRACEPAK, con análisis de contorno, tolerancia de contorno con best-fit, comparación con datos de CAD (DXF o IGES) e informe en 15 idiomas.
