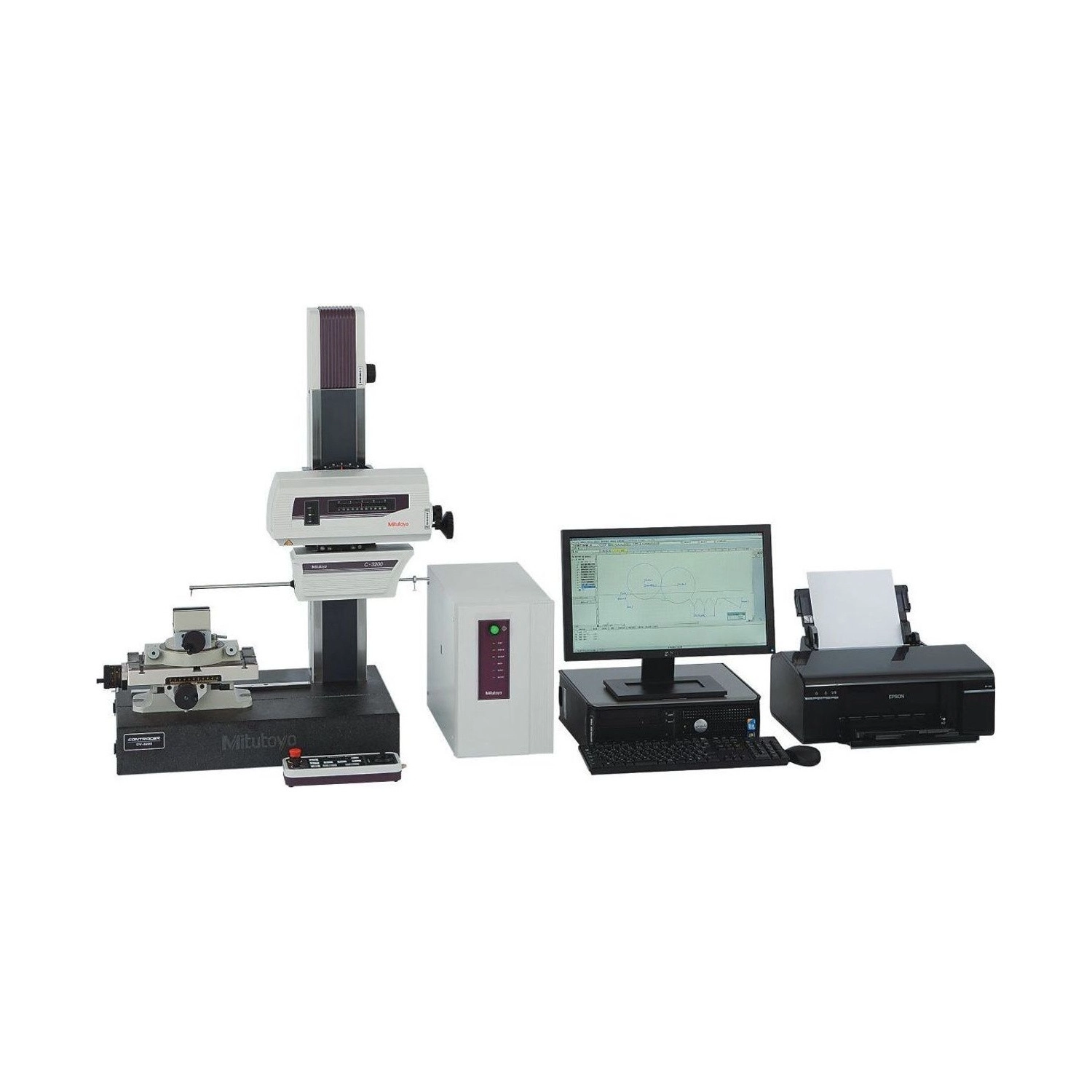

El Medidor de Contorno Contracer CV-3200S8 Mitutoyo 218-496-10A mide perfiles de contorno con 200 mm en el eje X, 60 mm en el detector (Z1) y columna motorizada de 300 mm, sobre base de granito. Está indicado para piezas como lentes, engranajes, roscas, incluso internas, y pistas de rodamiento.

El detector tiene escala de arco circular que sigue el movimiento de la punta, con resolución de 0,04 µm, y un brazo nuevo que aumenta el recorrido del Z1 en 10 mm y reduce la posibilidad de colisión con la pieza o el dispositivo. El brazo se fija por imán y el cambio de punta es rápido y no requiere nueva calibración; la medición puede ser hacia abajo o hacia arriba, definida en el software.

La unidad de medición se inclina ±45°, lo que permite alcanzar superficies sin crear dispositivos especiales, y la columna motorizada posiciona el detector en el lugar de medición para que el programa se ejecute solo. En FORMTRACEPAK, el CV-3200S8 compara perfiles 2D, calcula círculos y líneas automáticamente y hace el best-fit.

Eje X de 200 mm · Z1 de 60 mm
Columna motorizada de 300 mm
Resolución del Z1 de 0,04 µm (escala de arco)
Inclinación de ±45° · base de granito

Diferenciales

Aspectos destacados del producto

Lo que distingue al 218-496-10A entre los Contracer de la tienda.

0,04 µm en el detector.

300 mm, hasta 30 mm/s.

Sin nueva calibración.

Dirección elegida en el software.

Sin dispositivo especial.

FORMTRACEPAK con best-fit.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 218-496-10A.

200 mm Eje X

Hasta 80 mm/s; rectitud de 2 µm/200 mm.
60 mm Detector (Z1)

±30 mm desde la horizontal; 0,04 µm.
300 mm Columna (Z2)

Motorizada, escala ABS de 1 µm.
30 mN Fuerza de medición

Ajuste por contrapeso.
±45° Inclinación

Unidad de medición inclinable.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 218-496-10A es la elección correcta.

Desafío Medir roscas internas y externas

El contorno de una rosca pide medir ambos lados del flanco, hacia arriba y hacia abajo.

Solución

En el 218-496-10A, la dirección de medición, hacia abajo o hacia arriba, se define en el software.

Desafío Cambiar la punta sin perder tiempo

Cada cambio de punta suele exigir una nueva calibración antes de medir.

Solución

El 218-496-10A tiene cambio rápido de punta, que no requiere nueva calibración, y brazo con fijación magnética.

Desafío Ejecutar el programa sin operador

Reposicionar la columna a mano entre piezas impide la medición automática.

Solución

La columna motorizada de 300 mm del 218-496-10A posiciona el detector en el lugar de medición, y el programa de FORMTRACEPAK se ejecuta solo.

Desafío Superficie difícil de alcanzar

Las caras inclinadas suelen exigir un dispositivo de fijación hecho a medida.

Solución

La unidad de medición del 218-496-10A se inclina ±45°, lo que facilita el acceso sin dispositivos especiales.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: CV-3200S8
Serie: 218
Capacidad de medición/Eje X: 200 mm
Capacidad de medición/Eje Z1 (sensor): 60 mm (±30 mm desde la horizontal)
Eje Z2 (columna) movimiento vertical.: 300 mm
Eje Z1 (Sensor)/Escalera: Arco circular
Eje Z1 (Sensor)/Resolución: 0,04 µm
Eje Z1 (Sensor)/Movimiento de la punta: Arco circular
Eje Z1 (Sensor)/Dirección de la medición: Avance / Retorno
Eje Z1 (Sensor)/Dirección de la punta: CV-3200: Dirección vertical (hacia arriba/hacia abajo, medición simple)
Eje Z1 (Sensor)/Fuerza de medición: CV-3200: 30 mN (ajuste por contrapeso)
Eje Z1 (Sensor)/Ángulo medible en la recolección del perfil: Ascendente: 77°, descendente: 83° (usando la punta estándar)
Manejar/Escala/Eje X: Escala lineal
Manejar/Escala/Eje Z2 (columna): Escala ABS
Manejar/Resolución/Eje X: 0,05 µm
Manejo/Resolución/Eje Z2 (columna): 1 µm
Conducir/Velocidad/Eje X: 0 a 80 mm/s o manual
Conducir/Velocidad/Eje Z2 (columna): 0 a 30 mm/s o manual
Conducir/Velocidad de Medición/Eje X: 0,02 a 5 mm/s
Manejar/Derecho/Eje X: 2 µm/200 mm
Conducción/Inclinación/Eje X: ±45°
Exactitud (20°C)/CV-3200/Eje X: ±(0,8+0,02L) µm, L = longitud (mm). Recorrido total: 4,8 µm/200 mm. Trayectos cortos: 1,3 µm/25 mm
Exactitud (20°C)/CV-3200/Eje Z1 (sensor): ±(1,6+|2H|/100) µm, H = altura de medición desde la horizontal (mm)
Dimensiones/Unidad principal: 766×482×966 mm
Notas y observaciones: Base de granito. Peso de la unidad principal: 140 kg. Se entrega con certificado de inspección. Aunque la apariencia del granito pueda cambiar, la estabilidad del material sigue siendo confiable.

Detalles técnicos

Base: Granito
Brazo del detector: Brazo nuevo: +10 mm de recorrido en el Z1 y menos riesgo de colisión; fijación magnética
Cambio de punta: Rápido, sin nueva calibración
Dirección de la medición: Hacia abajo o hacia arriba, definida en el software
Software: FORMTRACEPAK: comparación de perfiles 2D, círculos y líneas automáticos, best-fit y ejecución automática

Funciones

Funciones del 218-496-10A

Posicionar

La columna motorizada lleva el detector al lugar de medición, a hasta 30 mm/s.

Inclinar

Inclinar la unidad de medición hasta ±45° para alcanzar la superficie sin dispositivo especial.

Medir

Medir hacia abajo o hacia arriba, con el eje X a 0,02 a 5 mm/s.

Analizar

Comparar el perfil 2D, calcular círculos y líneas automáticamente y hacer el best-fit en FORMTRACEPAK.

Automatizar

Ejecutar el programa de medición solo y, con periféricos opcionales, medir en secuencia.

Variantes de la serie

Medidores de contorno Contracer disponibles en la tienda

Código	Modelo	Recorrido del eje X	Columna (eje Z2)
218-613A	CV-2100N4	100 mm	Sin columna (portátil)
218-633A	CV-2100M4	100 mm	350 mm
218-496-10A (este)	CV-3200S8	200 mm	300 mm
218-441-10A	CV-4500S4	100 mm	300 mm
218-446-10A	CV-4500S8	200 mm	300 mm
218-447-10A	CV-4500H8	200 mm	500 mm

Artículos incluidos

Contracer CV-3200S8
Brazo recto AB-31 (12AAM101)
Punta SPH-71 (354884)
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el intervalo de medición del 218-496-10A?

200 mm en el eje X, 60 mm en el detector (±30 mm desde la horizontal) y 300 mm de recorrido en la columna motorizada.

¿Cuál es la resolución del 218-496-10A?

0,05 µm en el eje X, 0,04 µm en el detector Z1, con escala de arco circular, y 1 µm en la columna.

¿Cuál es la exactitud del 218-496-10A?

A 20 °C: ±(0,8+0,02L) µm en el eje X (4,8 µm en el recorrido total de 200 mm y 1,3 µm en trayectos de 25 mm) y ±(1,6+|2H|/100) µm en el detector, con H la altura desde la horizontal.

¿El 218-496-10A mide hacia arriba?

Sí. El CV-3200 mide hacia abajo o hacia arriba, y la dirección se define en el software.

¿El cambio de punta del 218-496-10A requiere calibración?

No. El sistema de cambio rápido de punta no requiere nueva calibración, y el brazo se fija por imán.

¿Qué piezas atiende el 218-496-10A?

Piezas de contorno como lentes, engranajes, roscas internas y externas y pistas de rodamiento. Con periféricos opcionales, como mesa transversal Y y mesas giratorias, la medición puede ser automática.
