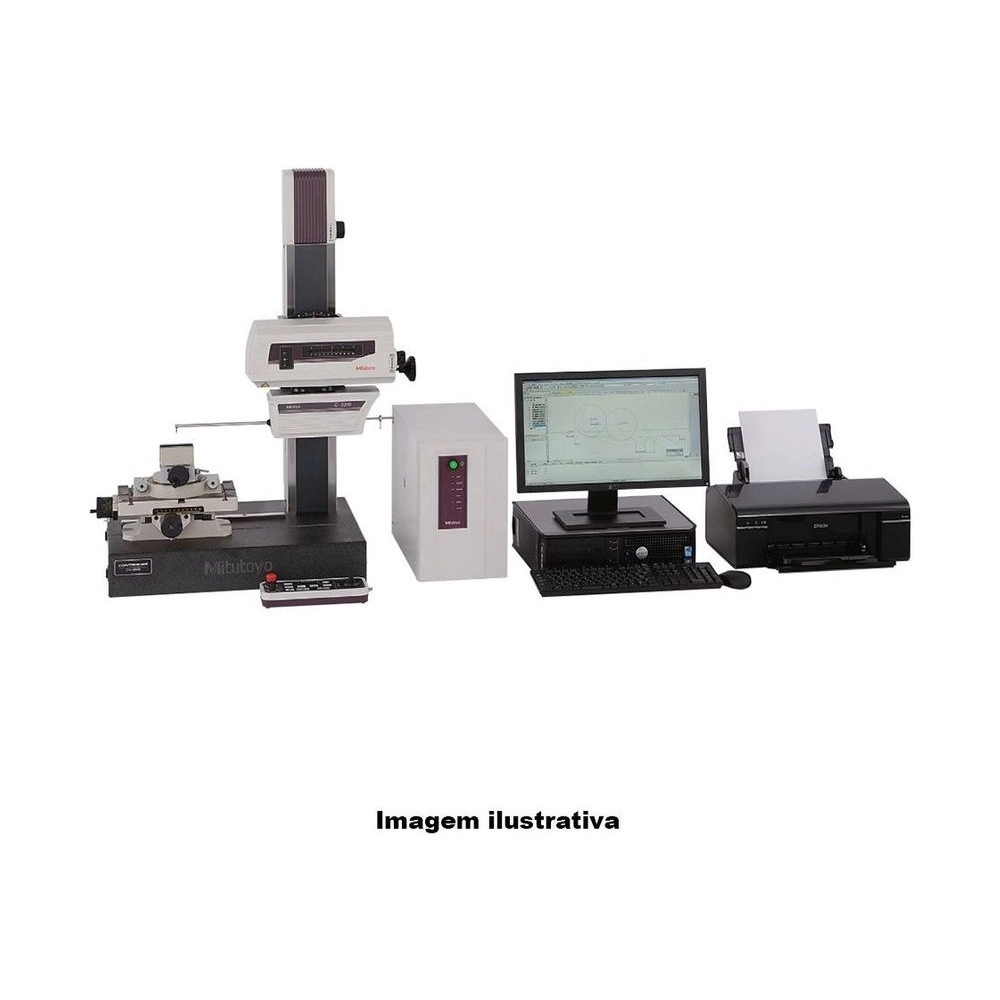

Medidor de contorno CONTRACER 100x60x300 (mm) con fuerza de medición ajustable - CV-4500S4 110V - 218-441-10A - Mitutoyo

Name: Medidor de contorno CONTRACER 100x60x300 (mm) con fuerza de medición ajustable - CV-4500S4 110V - 218-441-10A
Brand: Mitutoyo
SKU: 218-441-10A

SKU: 218-441-10A

Cantidad

Sobre el producto

El Medidor de Contorno Contracer CV-4500S4 Mitutoyo 218-441-10A mide contorno por contacto bidireccional, con punta doble, que mide hacia arriba y hacia abajo en una medición continua. Esta versión es para piezas de longitud corta, en las que pesan más la rectitud de 0,8 µm/100 mm y la exactitud de ±(0,8+0,01L) µm en el eje X.

La fuerza de medición se elige en FORMTRACEPAK entre 10, 20, 30, 40 y 50 mN, sin ajuste por contrapeso. El detector tiene escala de arco circular, con resolución de 0,02 µm y 60 mm de recorrido.

El CV-4500S4 tiene columna motorizada de 300 mm e inclinación de ±45°, sobre base de granito, con 140 kg. En FORMTRACEPAK, el perfil medido se compara con el nominal de CAD.

Eje X de 100 mm · columna de 300 mm
Punta doble: hacia arriba y hacia abajo
Fuerza de 10 a 50 mN por software
Resolución del Z1 de 0,02 µm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 218-441-10A entre los Contracer de la tienda.

En 100 mm de eje X.

10 a 50 mN, sin contrapeso.

0,02 µm en el detector.

+10 mm y menos colisión.

Sobre base de granito.

Compara con el nominal.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 218-441-10A.

100 mm Eje X

Rectitud de 0,8 µm/100 mm.
300 mm Columna (Z2)

Motorizada, hasta 30 mm/s.
60 mm Detector (Z1)

Resolución de 0,02 µm.
10 a 50 mN Fuerza de medición

En 5 niveles, por software.
1,8 µm/100 mm Exactitud en X

En el recorrido total, a 20 °C.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 218-441-10A es la elección correcta.

Desafío Perfil corto con tolerancia ajustada

En piezas pequeñas, el error del eje X pesa más en la lectura del contorno.

Solución

El 218-441-10A tiene eje X de 100 mm, con rectitud de 0,8 µm/100 mm y 1,05 µm de exactitud en trayectos de 25 mm.

Desafío Material blando o pieza delicada

Una fuerza de medición fija puede marcar la superficie o deformar la pieza.

Solución

En el 218-441-10A, la fuerza se elige en el software, de 10 a 50 mN, sin cambiar contrapeso.

Desafío Riesgo de golpear el brazo con la pieza

En piezas con rebajes y dispositivos, el brazo del detector puede tocar donde no debe.

Solución

El brazo nuevo del 218-441-10A reduce la posibilidad de interferencia y colisión y da 10 mm más de recorrido en el detector.

Desafío Verificar el perfil contra el plano

Comparar punto a punto con el plano quita tiempo a la inspección.

Solución

FORMTRACEPAK compara el perfil medido en el 218-441-10A con el nominal de CAD y muestra las diferencias.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: CV-4500S4
Serie: 218
Capacidad de medición/Eje X: 100 mm
Capacidad de medición/Eje Z1 (sensor): 60 mm (±30 mm desde la horizontal)
Eje Z2 (columna) movimiento vertical.: 300 mm
Eje Z1 (Sensor)/Escalera: Arco circular
Eje Z1 (Sensor)/Resolución: 0,02 µm
Eje Z1 (Sensor)/Movimiento de la punta: Arco circular
Eje Z1 (Sensor)/Dirección de la medición: Avance / Retorno
Eje Z1 (Sensor)/Dirección de la punta: Dirección vertical (hacia arriba/hacia abajo, medición simple o continua)
Eje Z1 (Sensor)/Fuerza de medición: 10, 20, 30, 40, 50 mN (ajuste por software)
Eje Z1 (Sensor)/Ángulo medible en la recolección del perfil: Ascendente: 77°, descendente: 83° (usando la punta estándar)
Manejar/Escala/Eje X: Escala lineal
Manejar/Escala/Eje Z2 (columna): Escala ABS
Manejar/Resolución/Eje X: 0,05 µm
Manejo/Resolución/Eje Z2 (columna): 1 µm
Conducir/Velocidad/Eje X: 0 a 80 mm/s o manual
Conducir/Velocidad/Eje Z2 (columna): 0 a 30 mm/s o manual
Conducir/Velocidad de Medición/Eje X: 0,02 a 5 mm/s
Manejar/Derecho/Eje X: 0,8 µm/100 mm
Conducción/Inclinación/Eje X: ±45°
Exactitud (20°C)/CV-3200/Eje X: ±(0,8+0,01L) µm, L = longitud (mm). Recorrido total: 1,8 µm/100 mm. Trayectos cortos: 1,05 µm/25 mm
Exactitud (20°C)/CV-3200/Eje Z1 (sensor): ±(0,8+|2H|/100) µm, H = altura de medición desde la horizontal (mm)
Dimensiones/Unidad principal: 756×482×966 mm
Notas y observaciones: Base de granito. Peso de la unidad principal: 140 kg. Punta doble para medición continua hacia arriba y hacia abajo. Se entrega con certificado de inspección.

Detalles técnicos

Base: Granito
Punta: Doble, para medición continua hacia arriba y hacia abajo
Brazo del detector: +10 mm de recorrido en el Z1, menos riesgo de colisión, fijación magnética
Software: FORMTRACEPAK: fuerza de medición, comparación con CAD, exportación a CAD, informes y rutinas
Exactitud en trayectos cortos: 1,05 µm/25 mm

Funciones

Funciones del 218-441-10A

Elegir la fuerza

Definir en FORMTRACEPAK la fuerza de medición: 10, 20, 30, 40 o 50 mN.

Posicionar

Columna motorizada a hasta 30 mm/s y eje X a hasta 80 mm/s; inclinación de ±45°.

Medir

Con la punta doble, medir hacia arriba y hacia abajo en una medición continua, a 0,02 a 5 mm/s.

Comparar

Superponer el perfil medido al nominal de CAD y ver las diferencias.

Registrar

Exportar el perfil a CAD y armar informes personalizados.

Variantes de la serie

Medidores de contorno Contracer disponibles en la tienda

Código	Modelo	Recorrido del eje X	Columna (eje Z2)
218-613A	CV-2100N4	100 mm	Sin columna (portátil)
218-633A	CV-2100M4	100 mm	350 mm
218-496-10A	CV-3200S8	200 mm	300 mm
218-441-10A (este)	CV-4500S4	100 mm	300 mm
218-446-10A	CV-4500S8	200 mm	300 mm
218-447-10A	CV-4500H8	200 mm	500 mm

Artículos incluidos

Contracer CV-4500S4
Punta estándar SPH-71 (354884)
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué piezas está indicado el 218-441-10A?

Para perfiles de hasta 100 mm, en los que la rectitud de 0,8 µm/100 mm del eje X marca la diferencia. Para perfiles de hasta 200 mm, la tienda tiene el CV-4500S8 y el CV-4500H8.

¿Cuál es la resolución del 218-441-10A?

0,05 µm en el eje X, 0,02 µm en el detector, con escala de arco circular, y 1 µm en la columna.

¿Cuál es la exactitud del 218-441-10A?

A 20 °C: ±(0,8+0,01L) µm en el eje X (1,8 µm/100 mm en el recorrido total y 1,05 µm/25 mm en trayectos cortos) y ±(0,8+|2H|/100) µm en el detector, con H la altura desde la horizontal.

¿Cómo se ajusta la fuerza de medición del 218-441-10A?

En FORMTRACEPAK, en 10, 20, 30, 40 o 50 mN. No hace falta cambiar contrapeso.

¿El 218-441-10A viene con certificado?

Sí. Mitutoyo entrega el Contracer con certificado de inspección, y la punta estándar es la SPH-71 (354884).

¿Cuánto pesa el 218-441-10A?

La unidad principal, sobre base de granito, pesa 140 kg y mide 756 × 482 × 966 mm.
