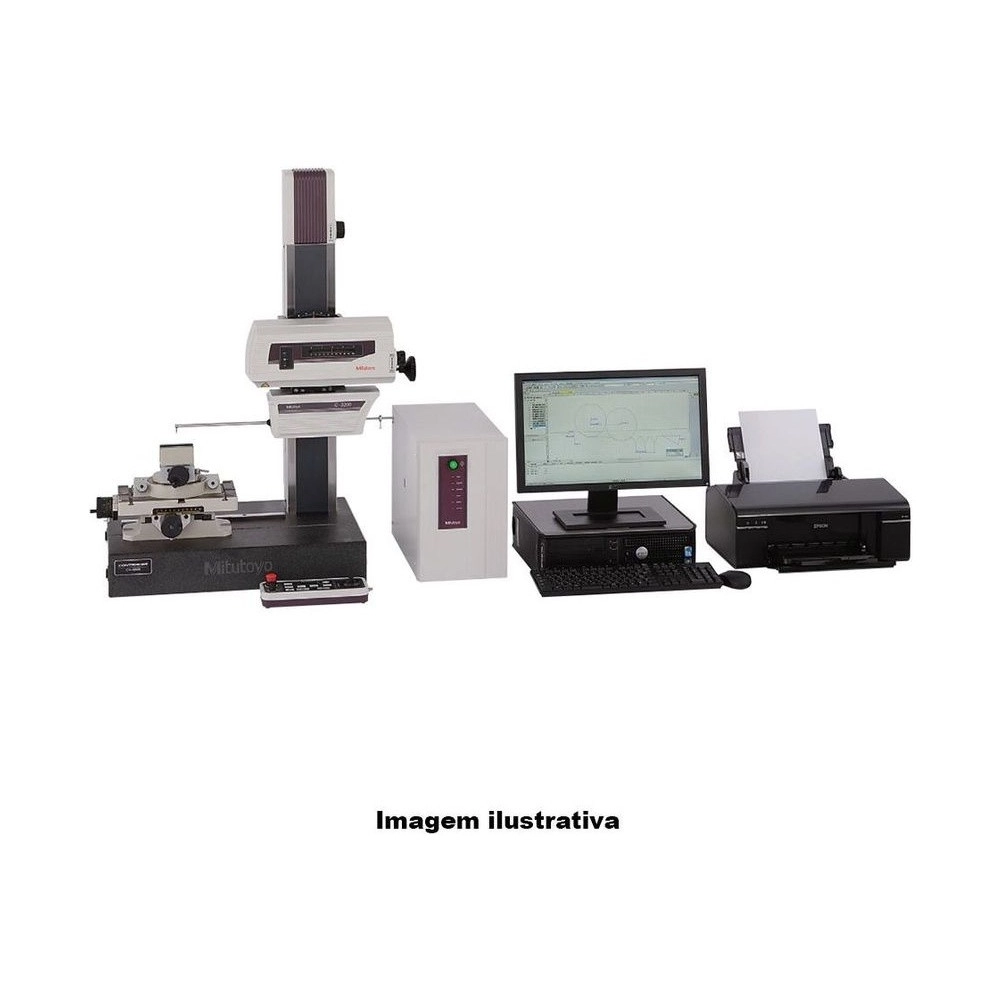

El Medidor de Contorno Contracer CV-4500S8 Mitutoyo 218-446-10A mide contorno por contacto bidireccional, con punta doble, que mide hacia arriba y hacia abajo en una medición continua. Esta versión es para perfiles largos, de hasta 200 mm en el eje X, en piezas que caben en la columna de 300 mm.

El detector usa una escala de arco circular que sigue el movimiento de la punta y llega a 0,02 µm de resolución en 60 mm de recorrido. El brazo nuevo, fijado por imán, da 10 mm más de recorrido y reduce el riesgo de colisión con la pieza o el dispositivo.

En FORMTRACEPAK, el perfil medido en el CV-4500S8 se puede exportar a CAD, para ingeniería inversa, y las rutinas de medición hacen los cálculos completos en segundos. La unidad principal, de 766 × 482 × 966 mm, va sobre base de granito.

Eje X de 200 mm · columna de 300 mm
Punta doble: hacia arriba y hacia abajo
Fuerza de 10 a 50 mN por software
Resolución del Z1 de 0,02 µm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 218-446-10A entre los Contracer de la tienda.

Perfiles largos en una pasada.

Hacia arriba y hacia abajo.

Compara con el nominal.

Cálculo completo en segundos.

0,02 µm en el detector.

10 a 50 mN, sin contrapeso.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 218-446-10A.

200 mm Eje X

Rectitud de 2 µm/200 mm.
300 mm Columna (Z2)

Motorizada, hasta 30 mm/s.
60 mm Detector (Z1)

Resolución de 0,02 µm.
10 a 50 mN Fuerza de medición

En 5 niveles, por software.
4,8 µm/200 mm Exactitud en X

En el recorrido total, a 20 °C.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 218-446-10A es la elección correcta.

Desafío Perfil largo en una sola pasada

Medir por partes un perfil largo y unir los tramos después toma tiempo y suma error.

Solución

El 218-446-10A tiene eje X de 200 mm, con desplazamiento de hasta 80 mm/s y exactitud de 4,8 µm en el recorrido total.

Desafío Diámetro de rosca sin girar la pieza

Medir por separado el flanco de arriba y el de abajo obliga a reposicionar la pieza.

Solución

La punta doble del 218-446-10A mide hacia arriba y hacia abajo en una medición continua.

Desafío Recrear el plano de una pieza

Sin el archivo original, rehacer el perfil de una pieza en CAD es trabajo manual.

Solución

El perfil medido en el 218-446-10A se puede exportar a CAD, para ingeniería inversa o para generar el perfil nominal.

Desafío La misma medición en todo el lote

Repetir a mano cada cálculo de un perfil estandarizado dispersa el resultado entre operadores.

Solución

En FORMTRACEPAK, el 218-446-10A ejecuta rutinas de medición que hacen los cálculos completos en segundos.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: CV-4500S8
Serie: 218
Capacidad de medición/Eje X: 200 mm
Capacidad de medición/Eje Z1 (sensor): 60 mm (±30 mm desde la horizontal)
Eje Z2 (columna) movimiento vertical.: 300 mm
Eje Z1 (Sensor)/Escalera: Arco circular
Eje Z1 (Sensor)/Resolución: 0,02 µm
Eje Z1 (Sensor)/Movimiento de la punta: Arco circular
Eje Z1 (Sensor)/Dirección de la medición: Avance / Retorno
Eje Z1 (Sensor)/Dirección de la punta: Dirección vertical (hacia arriba/hacia abajo, medición simple o continua)
Eje Z1 (Sensor)/Fuerza de medición: 10, 20, 30, 40, 50 mN (ajuste por software)
Eje Z1 (Sensor)/Ángulo medible en la recolección del perfil: Ascendente: 77°, descendente: 83° (usando la punta estándar)
Manejar/Escala/Eje X: Escala lineal
Manejar/Escala/Eje Z2 (columna): Escala ABS
Manejar/Resolución/Eje X: 0,05 µm
Manejo/Resolución/Eje Z2 (columna): 1 µm
Conducir/Velocidad/Eje X: 0 a 80 mm/s o manual
Conducir/Velocidad/Eje Z2 (columna): 0 a 30 mm/s o manual
Conducir/Velocidad de Medición/Eje X: 0,02 a 5 mm/s
Manejar/Derecho/Eje X: 2 µm/200 mm
Conducción/Inclinación/Eje X: ±45°
Exactitud (20°C)/CV-3200/Eje X: ±(0,8+0,02L) µm, L = longitud (mm). Recorrido total: 4,8 µm/200 mm. Trayectos cortos: 1,3 µm/25 mm
Exactitud (20°C)/CV-3200/Eje Z1 (sensor): ±(0,8+|2H|/100) µm, H = altura de medición desde la horizontal (mm)
Dimensiones/Unidad principal: 766×482×966 mm
Notas y observaciones: Base de granito. Peso de la unidad principal: 140 kg. Punta doble para medición continua hacia arriba y hacia abajo. Se entrega con certificado de inspección.

Detalles técnicos

Base: Granito
Punta: Doble, para medición continua hacia arriba y hacia abajo
Brazo del detector: +10 mm de recorrido en el Z1, menos riesgo de colisión, fijación magnética
Software: FORMTRACEPAK: fuerza de medición, comparación con CAD, exportación a CAD, informes y rutinas
Exactitud en trayectos cortos: 1,3 µm/25 mm

Funciones

Funciones del 218-446-10A

Elegir la fuerza

Definir en FORMTRACEPAK la fuerza de medición: 10, 20, 30, 40 o 50 mN.

Posicionar

Columna motorizada a hasta 30 mm/s y eje X a hasta 80 mm/s; inclinación de ±45°.

Medir

Con la punta doble, medir hacia arriba y hacia abajo en una medición continua, a 0,02 a 5 mm/s.

Comparar

Superponer el perfil medido al nominal de CAD y ver las diferencias.

Registrar

Exportar el perfil a CAD y armar informes personalizados.

Variantes de la serie

Medidores de contorno Contracer disponibles en la tienda

Código	Modelo	Recorrido del eje X	Columna (eje Z2)
218-613A	CV-2100N4	100 mm	Sin columna (portátil)
218-633A	CV-2100M4	100 mm	350 mm
218-496-10A	CV-3200S8	200 mm	300 mm
218-441-10A	CV-4500S4	100 mm	300 mm
218-446-10A (este)	CV-4500S8	200 mm	300 mm
218-447-10A	CV-4500H8	200 mm	500 mm

Artículos incluidos

Contracer CV-4500S8
Punta estándar SPH-71 (354884)
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 218-446-10A y el 218-447-10A?

La columna: 300 mm en el 218-446-10A (CV-4500S8) y 500 mm en el 218-447-10A (CV-4500H8). El eje X es de 200 mm en ambos.

¿Cuál es el intervalo de medición del 218-446-10A?

200 mm en el eje X, 60 mm en el detector (±30 mm desde la horizontal) y 300 mm en la columna motorizada.

¿El 218-446-10A mide hacia arriba y hacia abajo?

Sí, con la punta doble, en una medición continua. Eso ayuda a medir diámetros, por ejemplo de rosca.

¿Qué hace FORMTRACEPAK con las mediciones del 218-446-10A?

Compara el perfil medido con el nominal de CAD, exporta el perfil a CAD, para ingeniería inversa, arma informes personalizados y ejecuta rutinas de medición.

¿Cuál es la exactitud del 218-446-10A?

A 20 °C: ±(0,8+0,02L) µm en el eje X (4,8 µm/200 mm en el recorrido total y 1,3 µm/25 mm en trayectos cortos) y ±(0,8+|2H|/100) µm en el detector, con H la altura desde la horizontal.

¿Cuál es la resolución del 218-446-10A?

0,05 µm en el eje X, 0,02 µm en el detector, con escala de arco circular, y 1 µm en la columna.
