Name: Medidor de contorno CONTRACER portátil 100x50 (mm) - CV-2100N4 - 218-613A
Brand: Mitutoyo
SKU: 218-613A

SKU: 218-613A

Cantidad

Sobre el producto

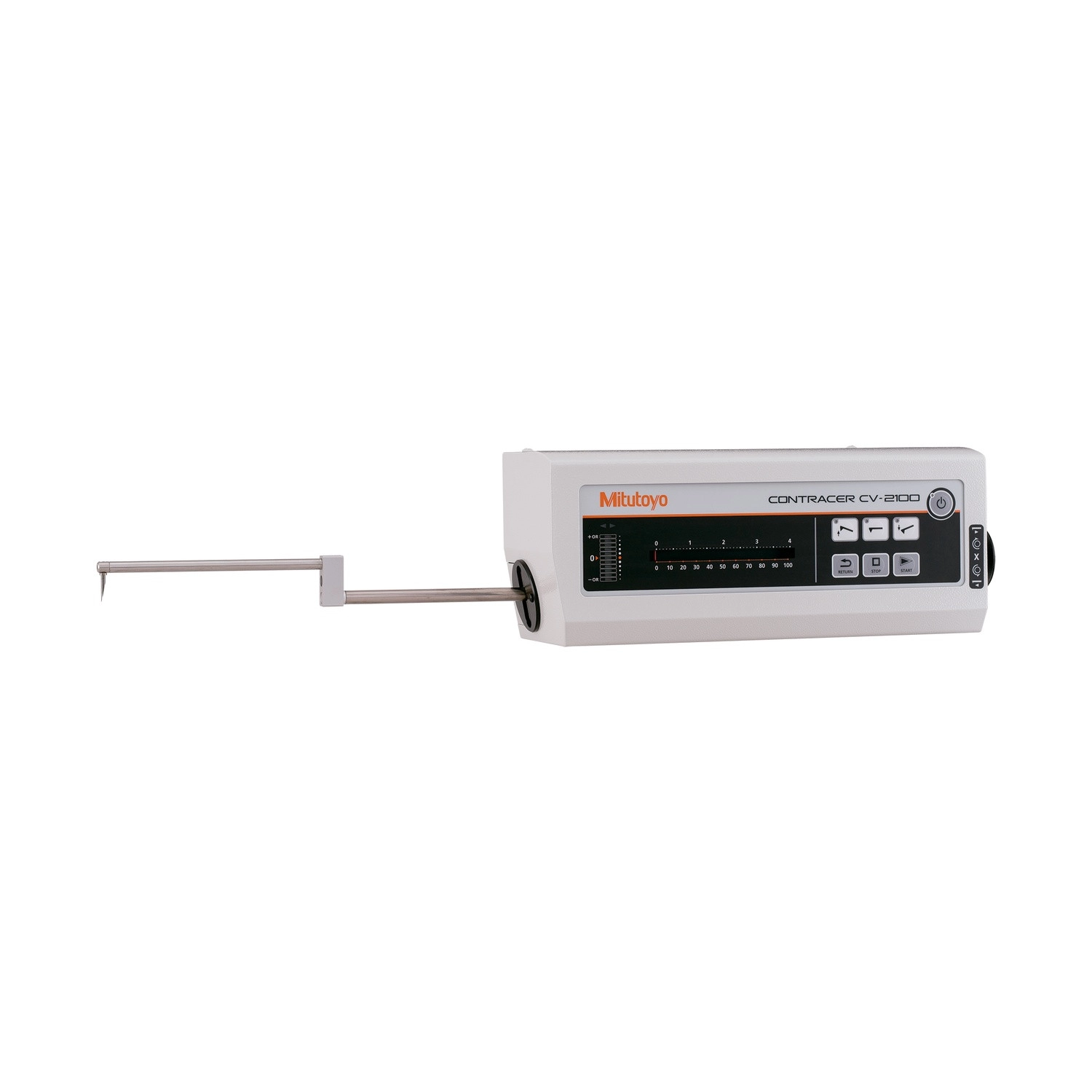

El Medidor de Contorno Contracer CV-2100N4 Mitutoyo 218-613A es la versión portátil del CV-2100: la unidad de medición, de 651 × 143 × 138,5 mm y 5,8 kg, se puede llevar e instalar en el laboratorio, en la planta o sobre la mesa y la bancada de máquinas herramienta, para controlar el contorno durante la producción sin retirar la pieza de la máquina.

Mide 100 mm en el eje X y 50 mm en el detector (Z1), con resolución de 0,1 µm en ambos ejes. El detector usa una escala de arco circular que sigue la trayectoria real de la punta, así que la resolución es la misma en todo el intervalo y no hay ampliación que cambiar ni calibrar.

El jog shuttle y los botones de inicio, retorno y cambio de posición de la punta están en la propia unidad. Para trabajar sobre una base fija, con inclinación de ±45°, Mitutoyo ofrece la base con columna 218-042, de granito; sin ella, el recorrido útil del eje Z puede quedar menor, según la instalación.

Portátil · 5,8 kg
Eje X de 100 mm · Z1 de 50 mm
Resolución de 0,1 µm en ambos ejes
Base con columna 218-042 opcional

Diferenciales

Aspectos destacados del producto

Lo que distingue al 218-613A entre los Contracer de la tienda.

Va hasta la máquina herramienta.

Resolución igual en todo el intervalo.

Grueso y fino en el mismo mando.

Inicio, retorno y posición de la punta.

Columna e inclinación, opcionales.

Contorno y tolerancia en la PC.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 218-613A.

100 mm Eje X

Rectitud de 2,5 µm/100 mm.
50 mm Detector (Z1)

Escala de arco de alta exactitud.
0,1 µm Resolución

En los ejes X y Z1.
5,8 kg Peso

Unidad de 651 × 143 × 138,5 mm.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 218-613A es la elección correcta.

Desafío Contorno sin retirar la pieza de la máquina

Desmontar la pieza para llevarla al laboratorio toma tiempo y puede exigir un nuevo alineamiento.

Solución

El 218-613A es portátil y se puede instalar sobre la mesa y la bancada de la máquina herramienta.

Desafío Intervalo amplio sin cambiar ampliación

Los detectores analógicos exigen cambiar y calibrar la ampliación según el intervalo.

Solución

El detector del 218-613A tiene escala de arco digital, con 0,1 µm de resolución en todo el intervalo de 50 mm.

Desafío Posicionar rápido y con precisión

Llevar la punta al punto de inicio de la medición suele ser la etapa más lenta.

Solución

El jog shuttle del 218-613A hace el avance grueso y el fino en el mismo mando, de 0,02 a 20 mm/s.

Desafío Trabajar en banco cuando haga falta

Un portátil sin apoyo fijo limita la medición de superficies inclinadas.

Solución

Con la base con columna 218-042, el 218-613A gana columna de granito e inclinación de ±45°.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Modelo: CV-2100N4
Serie: 218
Curso de medición/Eje X: 100 mm
Curso de medición/Eje Z1 (Drive): 50 mm
Resolución Eje X: 0,1 µm
Resolución Eje Z1: 0,1 µm
Movimiento Eje X: Motorizado (0 - 20 mm/s)
Velocidad de medición: 0,02 - 5mm/s
Rectitud (dirección X - horizontal): 2,5 µm/100 mm
Exactitud (20°C) Eje X: ±(2,5+0,02L) µm, L = longitud de medición (mm)
Exactitud (20°C) Eje Z1: ±(2,5+|0,1H|) µm, H = altura desde la posición horizontal ±25 mm
Dirección de medición: Avance y Retorno
Sentido de medición: Hacia abajo
Fuerza de medición: 30 ±10 mN (3 gf)
Ángulo medible en la recolección del perfil (punta estándar): Ascendente: 77° / Descendente: 87° (dependiendo de la condición de la superficie)
Dimensiones: 651×143×138,5 mm
Notas y observaciones: Portátil: se puede instalar en el laboratorio, en la planta o sobre mesas y bancadas de máquinas herramienta. Peso: 5,8 kg. Base con columna opcional 218-042 (granito, inclinación ±45°, recorrido vertical 320 mm).

Detalles técnicos

Tipo: Unidad portátil, sin columna
Escala del detector: Arco circular de alta exactitud, que sigue el arco de la punta
Jog shuttle: Avance grueso (anillo externo) y fino (interno), de 0,02 a 20 mm/s
Base opcional: 218-042: granito, inclinación ±45°, recorrido vertical 320 mm, 110 kg
Software: FORMTRACEPAK (contorno, tolerancia de contorno, CAD DXF/IGES, 15 idiomas)

Funciones

Funciones del 218-613A

Posicionar

Llevar la unidad a la posición de medición con el jog shuttle: anillo externo para avance grueso, interno para ajuste fino, de 0,02 a 20 mm/s.

Medir

El cambio de posición de la punta, el inicio, la parada y el retorno están en el panel frontal de la unidad del eje X.

Repetir

Después del desplazamiento automático de la punta, la unidad vuelve a la posición inicial, lo que agiliza programas de piezas repetitivas.

Analizar en FORMTRACEPAK

Contorno, tolerancia de contorno con best-fit, comparación con datos de CAD (DXF/IGES) e informe.

Variantes de la serie

Medidores de contorno Contracer disponibles en la tienda

Código	Modelo	Recorrido del eje X	Columna (eje Z2)
218-613A (este)	CV-2100N4	100 mm	Sin columna (portátil)
218-633A	CV-2100M4	100 mm	350 mm
218-496-10A	CV-3200S8	200 mm	300 mm
218-441-10A	CV-4500S4	100 mm	300 mm
218-446-10A	CV-4500S8	200 mm	300 mm
218-447-10A	CV-4500H8	200 mm	500 mm

Artículos incluidos

Contracer CV-2100N4
Brazo recto AB-71 (935113)
Punta SPH-71 (354884)
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿El 218-613A necesita columna para medir?

No. Es portátil y se puede instalar sobre la pieza o la máquina. Sin la base con columna 218-042, el recorrido útil del eje Z puede quedar menor según la instalación; en ese caso Mitutoyo recomienda consultar a su oficina de ventas.

¿Cuál es el intervalo de medición del 218-613A?

100 mm en el eje X y 50 mm en el detector (Z1), con resolución de 0,1 µm en ambos ejes.

¿Cuál es la exactitud del 218-613A?

A 20 °C: ±(2,5+0,02L) µm en el eje X y ±(2,5+|0,1H|) µm en el eje Z1, con H dentro de ±25 mm de la posición horizontal. La rectitud en el eje X es de 2,5 µm/100 mm.

¿Cuál es la diferencia entre el 218-613A y el 218-633A?

El 218-613A (CV-2100N4) es la unidad portátil, de 5,8 kg. El 218-633A (CV-2100M4) viene con base de granito, columna de 350 mm e inclinación de ±45°.

¿El 218-613A mide superficies inclinadas?

Sí, con la base con columna 218-042 opcional, que da inclinación de hasta ±45°.

¿Qué software analiza las mediciones del 218-613A?

FORMTRACEPAK, con análisis de contorno, tolerancia de contorno con best-fit, comparación con datos de CAD (DXF o IGES) e informe en 15 idiomas.
