Name: Mesa de Referencia de Granito 2000 X 1000 X 250 mm - 517-310
Brand: Mitutoyo
SKU: 517-310

SKU: 517-310

Cantidad

Sobre el producto

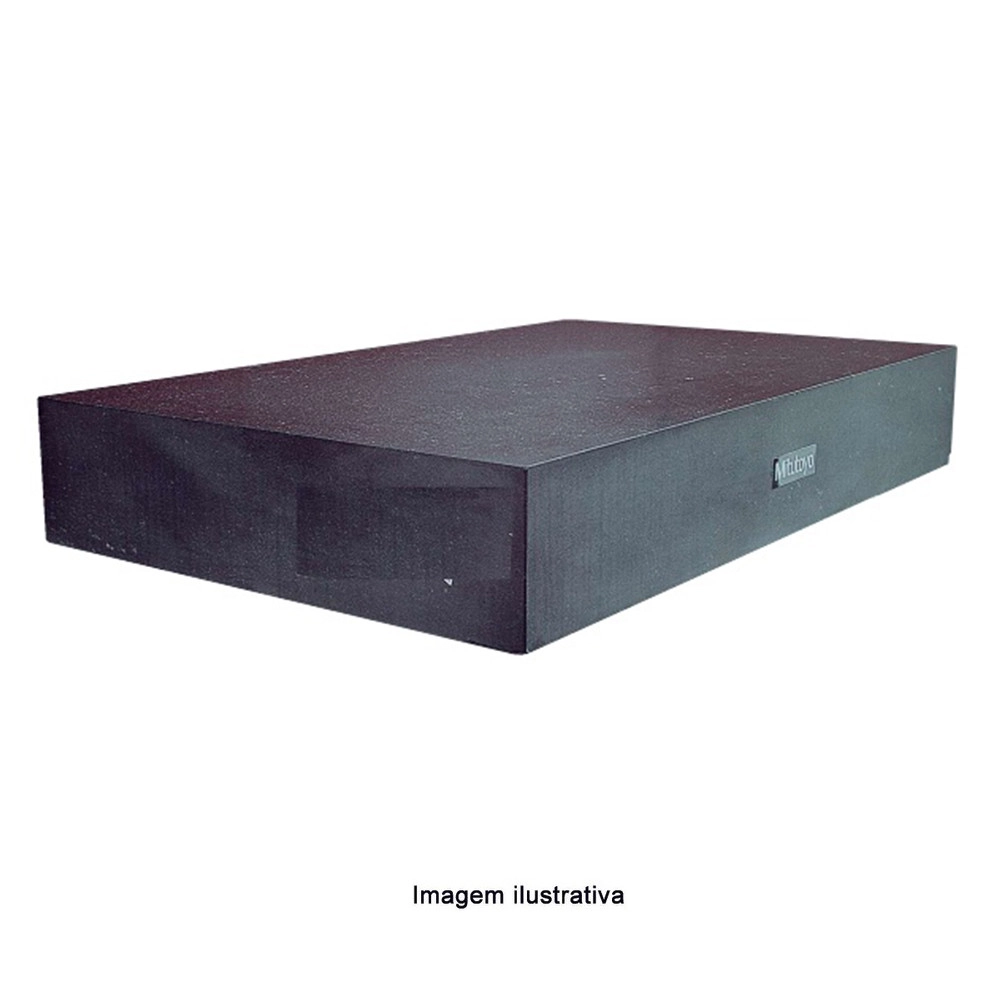

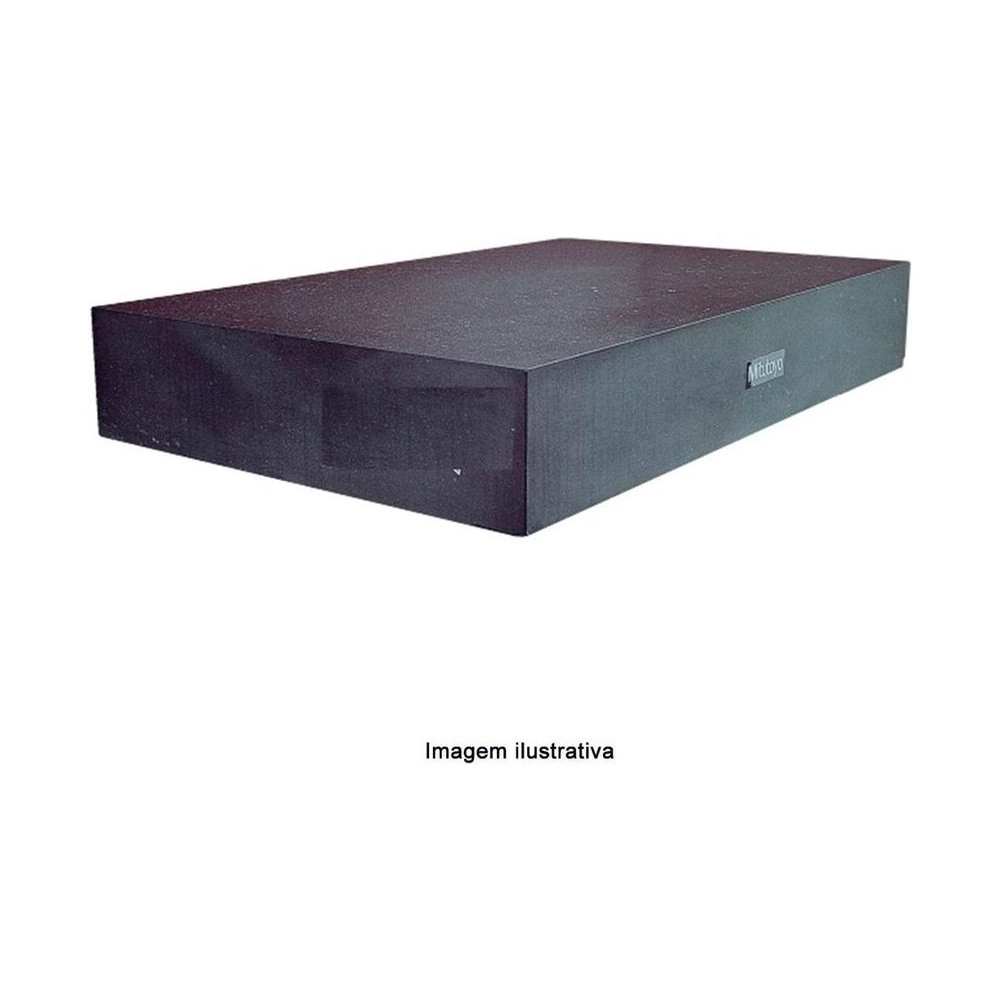

La Placa de Granito Mitutoyo 517-310, de la serie 517, tiene 2000 × 1000 × 250 mm y planitud Clase 0 según DIN 876 y ABNT, con tolerancia de 4 × (1 + L/1000) µm.

Con 2000 × 1000 × 250 mm y 1.500 kg, es la placa de dos metros más angosta de la serie.

El granito natural no se deteriora ni cambia de dimensión con el tiempo. Es dos veces más duro que el hierro fundido, no es magnético y tiene bajo coeficiente de expansión térmica. La placa sale de fábrica con certificado de inspección.

2000 × 1000 × 250 mm · serie 517
Planitud Clase 0 · DIN 876 y ABNT
Masa de 1.500 kg · soporte 56AAN124
Granito natural · no magnética

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 517-310 entre las placas de granito de la tienda.

Dos metros de largo.

Espesor de 250 mm.

Granito natural.

No daña piezas ni instrumentos.

Suministrado como estándar.

Planitud según DIN 876 y ABNT.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 517-310.

2000 × 1000 × 250 mm Dimensiones

Largo × ancho × alto.
Clase 0 Planitud

4 × (1 + L/1000) µm (DIN 876 y ABNT).
1.500 kg Masa

De la placa, sin el soporte.
Granito natural Material

No magnética, 2× más dura que el hierro fundido.
20 ± 1 °C Ambiente

Con 58 ± 2 % de humedad.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la 517-310 es la elección correcta.

Desafío Pieza de hasta dos metros

La placa de 1500 mm queda corta.

Solución

La 517-310 tiene 2000 mm de largo.

Desafío Dos metros con un metro de ancho

No toda pieza larga pide 1500 mm de ancho.

Solución

La 517-310 tiene 1000 mm de ancho, frente a 1500 mm de la 517-316.

Desafío Rebaba rayando la pieza

Las protuberancias en la superficie marcan piezas e instrumentos.

Solución

La 517-310 está libre de rebabas y protuberancias, por la estructura de granos finos del granito.

Desafío Mesa de hierro fundido

El catálogo compara el granito con el hierro fundido y señala las ventajas del granito.

Solución

El granito de la 517-310 no es magnético y es dos veces más duro que el hierro fundido.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 517
Modelo: En Granito
Dimensiones: 2000 X 1000 X 250
Planitud de las Caras: 4 × (1 + L/1000) µm
Normas de referencia: DIN 876 Clase 0 / ABNT Clase 0
Peso: 1.500 kg

Detalles técnicos

Línea: Placa de granito
Superficie: Granito natural, libre de rebabas y protuberancias
Soporte indicado (Compacto 2025): 56AAN124 (no se vende en la tienda)
Apoyo (catálogo 2019): Uso obligatorio de 5 soportes tipo pedestal
Otros grados: Bajo pedido

Funciones

Cómo usar la 517-310

Superficie de referencia

Para medición de altura, de perpendicularidad y para trazado.

Ambiente estable

Poca variación de temperatura: nada de sol directo, aire acondicionado o calefactor al lado.

Apoyo correcto

En los mismos puntos en que la placa fue lapeada.

Variantes de la serie

Placas de granito de la serie 517 disponibles en la tienda

Código	Dimensiones (L × A × H)	Masa	Soporte (Compacto 2025)
517-301MSZ	300 × 300 × 100 mm	27 kg	56AAN116
517-311	450 × 300 × 100 mm	40 kg	56AAN117
517-314MSZ	600 × 450 × 100 mm	80 kg	56AAN118
517-303MSZ	600 × 600 × 130 mm	140 kg	56AAN119
517-305MSZ	750 × 500 × 130 mm	146 kg	56AAN120
517-307MSZ	1000 × 750 × 150 mm	337 kg	56AAN121
517-309MSZ	1000 × 1000 × 150 mm	450 kg	56AAN122
517-313	1500 × 1000 × 200 mm	900 kg	56AAN123
517-310 (este)	2000 × 1000 × 250 mm	1.500 kg	56AAN124
517-316	2000 × 1500 × 300 mm	2.700 kg	56AAN125

Artículos incluidos

Placa de Granito 517-310
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la planitud de la 517-310?

Clase 0 según DIN 876 y ABNT, con tolerancia de 4 × (1 + L/1000) µm, conforme al catálogo Mitutoyo 2019. Otros grados de exactitud se pueden atender bajo pedido.

¿Qué soporte se indica para la 517-310?

El Compacto Mitutoyo 2025 indica el soporte 56AAN124. Ese código no está a la venta en la tienda; consulte a Mitutoyo. Para este tamaño, el catálogo 2019 indica el uso obligatorio de 5 soportes tipo pedestal.

¿Cuánto pesa y qué tamaño tiene la 517-310?

Son 2000 × 1000 × 250 mm y 1.500 kg. El catálogo trata las medidas como referencia dimensional, que puede variar sin afectar el producto.

¿Dónde debo instalar la 517-310?

En un lugar con poca variación de temperatura, lejos del sol directo, del aire acondicionado y de calefactores. El ambiente recomendado es de 20 ± 1 °C y humedad de 58 ± 2 %.

¿En qué puntos debe quedar apoyada la 517-310?

La 517-310 debe quedar apoyada en los puntos en que fue lapeada. La diferencia de temperatura entre la superficie de trabajo y la inferior también genera error de planitud.

¿El granito de la 517-310 es magnético?

No. El granito no es magnético, es dos veces más duro que el hierro fundido y tiene bajo coeficiente de expansión térmica.
