Placa de Granito 1000 x 750 x 150 mm - 517-307MSZ

Placa de Granito 1000 x 750 x 150 mm - 517-307MSZ - Mitutoyo

Name: Placa de Granito 1000 x 750 x 150 mm - 517-307MSZ
Brand: Mitutoyo
SKU: 517-307MSZ

SKU: 517-307MSZ

Cantidad

Sobre el producto

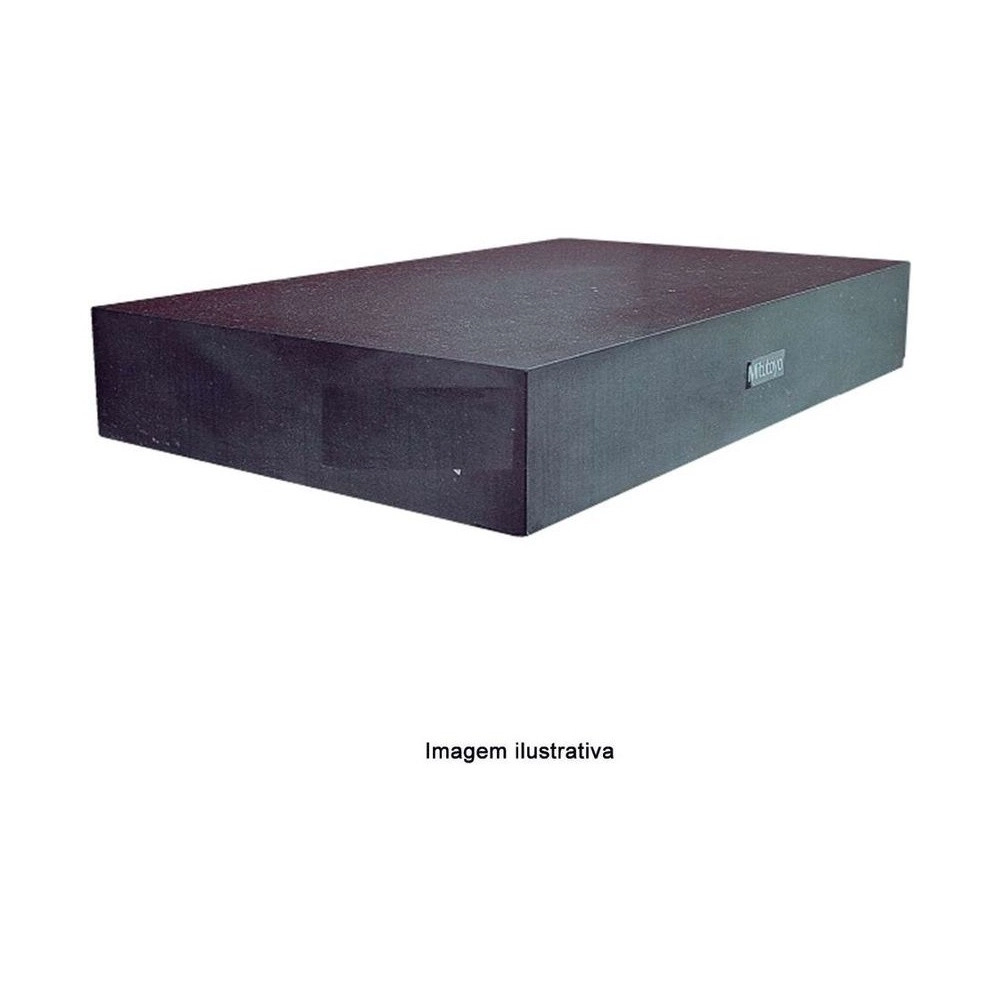

La Placa de Granito Mitutoyo 517-307MSZ es la superficie de referencia de la serie 517 de 1000 × 750 × 150 mm, fabricada en la Clase 0 de DIN 876 y ABNT (4 × (1 + L/1000) µm).

Con 1000 × 750 × 150 mm y 337 kg, es la primera placa de la serie con un metro de largo.

Frente al hierro fundido, el granito es dos veces más duro y no es magnético; un golpe causa un desprendimiento, sin perjudicar la planitud. El certificado de inspección acompaña a la placa.

1000 × 750 × 150 mm · serie 517
Planitud Clase 0 · DIN 876 y ABNT
Masa de 337 kg · soporte 56AAN121
Granito natural · no magnética

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 517-307MSZ entre las placas de granito de la tienda.

Un metro de largo.

Espesor de 150 mm.

Suministrado como estándar.

Planitud según DIN 876 y ABNT.

Granito natural, sin magnetismo.

Dos veces más dura que el hierro fundido.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 517-307MSZ.

1000 × 750 × 150 mm Dimensiones

Largo × ancho × alto.
Clase 0 Planitud

DIN 876 y ABNT: 4 × (1 + L/1000) µm.
337 kg Masa

De la placa, sin el soporte.
Granito natural Material

Libre de rebabas y protuberancias.
20 ± 1 °C Ambiente

Con 58 ± 2 % de humedad.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la 517-307MSZ es la elección correcta.

Desafío Pieza de hasta un metro

Las placas menores de la serie no pasan de 750 mm.

Solución

La 517-307MSZ tiene 1000 mm de largo.

Desafío Soporte para el tamaño

Con 337 kg, la placa pide un apoyo propio, en los puntos en que fue lapeada.

Solución

El soporte indicado para la 517-307MSZ es el 56AAN121.

Desafío Rebaba rayando la pieza

Las protuberancias en la superficie marcan piezas e instrumentos.

Solución

La 517-307MSZ está libre de rebabas y protuberancias, por la estructura de granos finos del granito.

Desafío Mesa de hierro fundido

El catálogo compara el granito con el hierro fundido y señala las ventajas del granito.

Solución

El granito de la 517-307MSZ no es magnético y es dos veces más duro que el hierro fundido.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 517
Modelo: En Granito
Dimensiones: 1000 X 750 X 150
Planitud de las Caras: 4 × (1 + L/1000) µm
Normas de referencia: DIN 876 Clase 0 / ABNT Clase 0
Peso: 337 kg

Detalles técnicos

Línea: Placa de granito
Superficie: Granito natural, libre de rebabas y protuberancias
Soporte indicado (Compacto 2025): 56AAN121
Otros grados: Bajo pedido

Funciones

Cómo usar la 517-307MSZ

Superficie de referencia

Referencia plana en mediciones de altura y perpendicularidad y en el trazado.

Ambiente estable

Poca variación de temperatura: nada de sol directo, aire acondicionado o calefactor al lado.

Apoyo correcto

La 517-307MSZ queda apoyada donde fue lapeada.

Variantes de la serie

Placas de granito de la serie 517 disponibles en la tienda

Código	Dimensiones (L × A × H)	Masa	Soporte (Compacto 2025)
517-301MSZ	300 × 300 × 100 mm	27 kg	56AAN116
517-311	450 × 300 × 100 mm	40 kg	56AAN117
517-314MSZ	600 × 450 × 100 mm	80 kg	56AAN118
517-303MSZ	600 × 600 × 130 mm	140 kg	56AAN119
517-305MSZ	750 × 500 × 130 mm	146 kg	56AAN120
517-307MSZ (este)	1000 × 750 × 150 mm	337 kg	56AAN121
517-309MSZ	1000 × 1000 × 150 mm	450 kg	56AAN122
517-313	1500 × 1000 × 200 mm	900 kg	56AAN123
517-310	2000 × 1000 × 250 mm	1.500 kg	56AAN124
517-316	2000 × 1500 × 300 mm	2.700 kg	56AAN125

Artículos incluidos

Placa de Granito 517-307MSZ
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué tolerancia de planitud tiene la 517-307MSZ?

Según el catálogo Mitutoyo 2019, 4 × (1 + L/1000) µm, que corresponde a la Clase 0 de DIN 876 y ABNT. Hay otros grados de exactitud bajo pedido.

¿Qué soporte se indica para la 517-307MSZ?

El Compacto Mitutoyo 2025 indica el soporte 56AAN121, que también está en la tienda.

¿Cuánto pesa y qué tamaño tiene la 517-307MSZ?

1000 × 750 × 150 mm de largo, ancho y alto, con masa de 337 kg. El catálogo trata las medidas como referencia dimensional, que puede variar sin afectar el producto.

¿El granito de la 517-307MSZ es magnético?

No. Es una de las ventajas del granito sobre el hierro fundido, junto con la dureza dos veces mayor y la baja expansión térmica.

¿Dónde colocar la 517-307MSZ?

En un ambiente estable: 20 ± 1 °C, humedad de 58 ± 2 %, sin sol directo ni aire acondicionado o calefactor cerca.

¿En qué puntos debe quedar apoyada la 517-307MSZ?

La 517-307MSZ debe quedar apoyada en los puntos en que fue lapeada. El error de planitud también aparece cuando la cara de trabajo y la inferior quedan a temperaturas distintas.
