Placa de Granito 300 x 300 x 100 mm - 517-301MSZ

Placa de Granito 300 x 300 x 100 mm - 517-301MSZ - Mitutoyo

Name: Placa de Granito 300 x 300 x 100 mm - 517-301MSZ
Brand: Mitutoyo
SKU: 517-301MSZ

SKU: 517-301MSZ

Cantidad

Sobre el producto

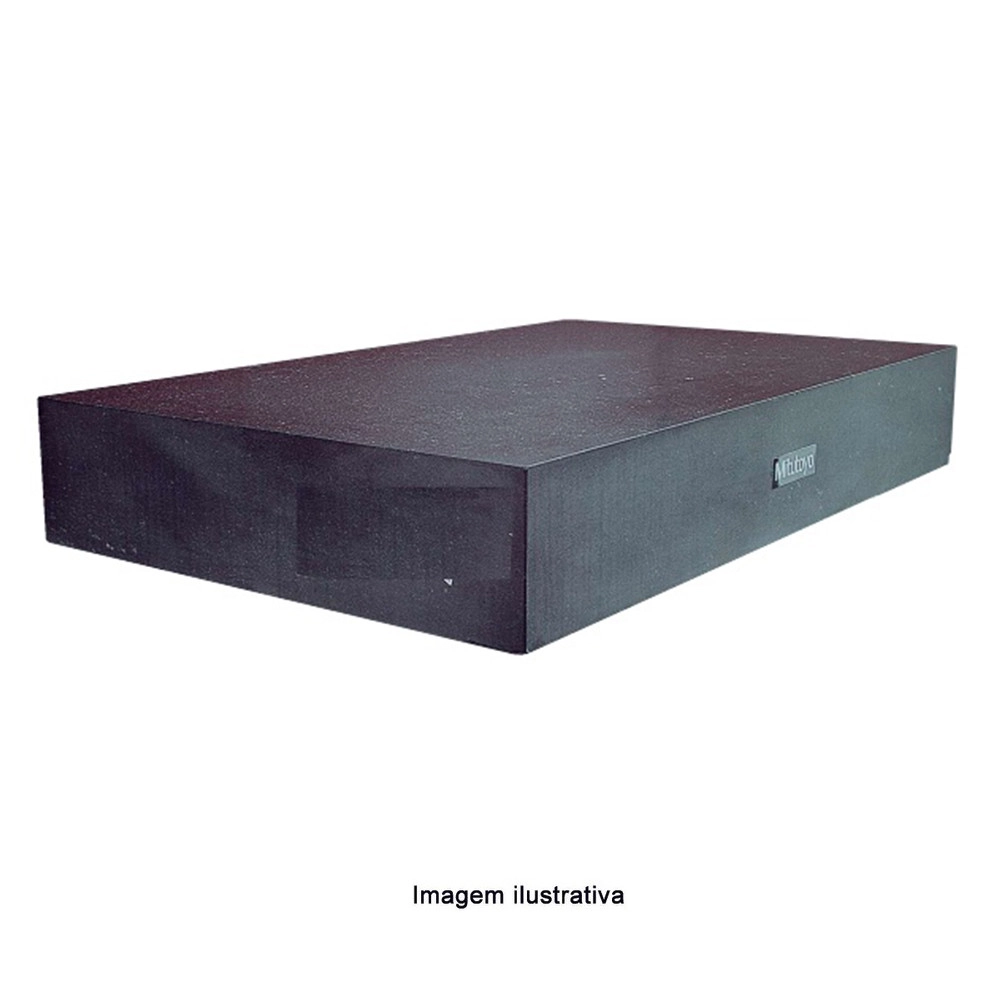

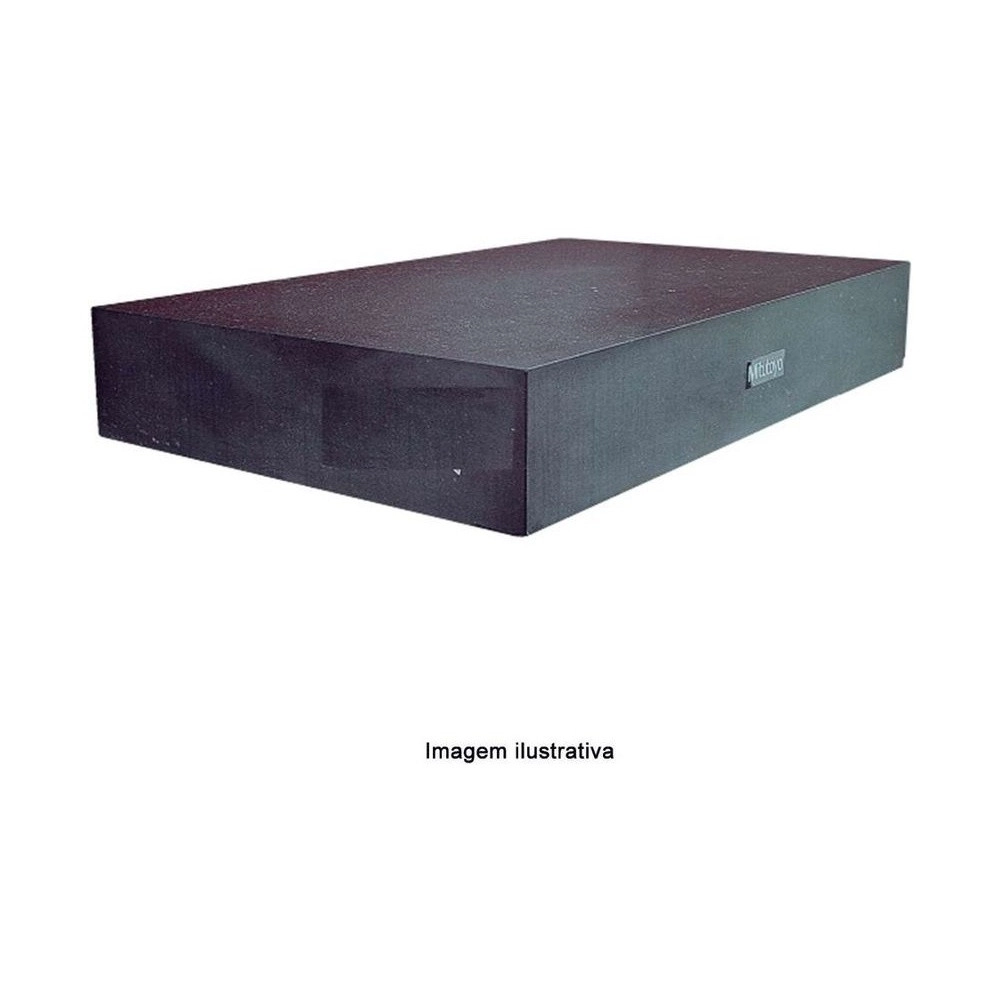

La Placa de Granito Mitutoyo 517-301MSZ, de la serie 517, tiene 300 × 300 × 100 mm y planitud Clase 0 según DIN 876 y ABNT, con tolerancia de 4 × (1 + L/1000) µm.

Es la placa más pequeña de la serie en la tienda, con 300 × 300 mm de superficie y 27 kg, para servir de referencia a piezas pequeñas.

El granito natural no se deteriora ni cambia de dimensión con el tiempo. Es dos veces más duro que el hierro fundido, no es magnético y tiene bajo coeficiente de expansión térmica. La placa sale de fábrica con certificado de inspección.

300 × 300 × 100 mm · serie 517
Planitud Clase 0 · DIN 876 y ABNT
Masa de 27 kg · soporte 56AAN116
Granito natural · no magnética

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 517-301MSZ entre las placas de granito de la tienda.

La placa más pequeña de la serie en la tienda.

La más liviana de las diez.

Planitud según DIN 876 y ABNT.

Granito natural, sin magnetismo.

Dos veces más dura que el hierro fundido.

Granito natural.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 517-301MSZ.

300 × 300 × 100 mm Dimensiones

Referencia dimensional.
Clase 0 Planitud

4 × (1 + L/1000) µm (DIN 876 y ABNT).
27 kg Masa

Según el Compacto 2025.
Granito natural Material

No magnética, 2× más dura que el hierro fundido.
20 ± 1 °C Ambiente

Humedad de 58 ± 2 %.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la 517-301MSZ es la elección correcta.

Desafío Referencia plana en el banco

No toda inspección pide una mesa de metrología de piso.

Solución

La 517-301MSZ tiene 300 × 300 mm y 27 kg.

Desafío Piezas pequeñas

Una superficie grande sobra cuando la pieza cabe en la mano.

Solución

La 517-301MSZ es la placa más pequeña de la serie en la tienda.

Desafío Referencia que pierde la planitud

Una superficie que se deforma con el tiempo invalida la medición.

Solución

El granito natural de la 517-301MSZ no se deteriora ni cambia de dimensión con el tiempo.

Desafío Rebaba rayando la pieza

Las protuberancias en la superficie marcan piezas e instrumentos.

Solución

La 517-301MSZ está libre de rebabas y protuberancias, por la estructura de granos finos del granito.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 517
Modelo: En Granito
Dimensiones: 300 X 300 X 100
Planitud de las Caras: 4 × (1 + L/1000) µm
Normas de referencia: DIN 876 Clase 0 / ABNT Clase 0
Peso: 27 kg

Detalles técnicos

Línea: Placa de granito
Superficie: Granito natural, libre de rebabas y protuberancias
Soporte indicado (Compacto 2025): 56AAN116
Otros grados: Bajo pedido

Funciones

Cómo usar la 517-301MSZ

Superficie de referencia

Para medición de altura, de perpendicularidad y para trazado.

Ambiente estable

20 ± 1 °C y 58 ± 2 % de humedad, lejos del sol directo y de fuentes de calor o frío.

Apoyo correcto

En los mismos puntos en que la placa fue lapeada.

Variantes de la serie

Placas de granito de la serie 517 disponibles en la tienda

Código	Dimensiones (L × A × H)	Masa	Soporte (Compacto 2025)
517-301MSZ (este)	300 × 300 × 100 mm	27 kg	56AAN116
517-311	450 × 300 × 100 mm	40 kg	56AAN117
517-314MSZ	600 × 450 × 100 mm	80 kg	56AAN118
517-303MSZ	600 × 600 × 130 mm	140 kg	56AAN119
517-305MSZ	750 × 500 × 130 mm	146 kg	56AAN120
517-307MSZ	1000 × 750 × 150 mm	337 kg	56AAN121
517-309MSZ	1000 × 1000 × 150 mm	450 kg	56AAN122
517-313	1500 × 1000 × 200 mm	900 kg	56AAN123
517-310	2000 × 1000 × 250 mm	1.500 kg	56AAN124
517-316	2000 × 1500 × 300 mm	2.700 kg	56AAN125

Artículos incluidos

Placa de Granito 517-301MSZ
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la planitud de la 517-301MSZ?

Clase 0 según DIN 876 y ABNT, con tolerancia de 4 × (1 + L/1000) µm, conforme al catálogo Mitutoyo 2019. Otros grados de exactitud se pueden atender bajo pedido.

¿Cuáles son las dimensiones y el peso de la 517-301MSZ?

Son 300 × 300 × 100 mm y 27 kg. Las medidas son referencia dimensional y pueden variar sin perjudicar las características del producto.

¿Qué soporte sirve para la 517-301MSZ?

El Compacto Mitutoyo 2025 indica el soporte 56AAN116, que también está en la tienda.

¿Dónde debo instalar la 517-301MSZ?

En un lugar con poca variación de temperatura, lejos del sol directo, del aire acondicionado y de calefactores. El ambiente recomendado es de 20 ± 1 °C y humedad de 58 ± 2 %.

¿Cómo apoyar la 517-301MSZ?

En los mismos puntos en que la placa fue lapeada. La diferencia de temperatura entre la superficie de trabajo y la inferior también genera error de planitud.

¿La 517-301MSZ es magnética?

No. El granito no es magnético, es dos veces más duro que el hierro fundido y tiene bajo coeficiente de expansión térmica.
