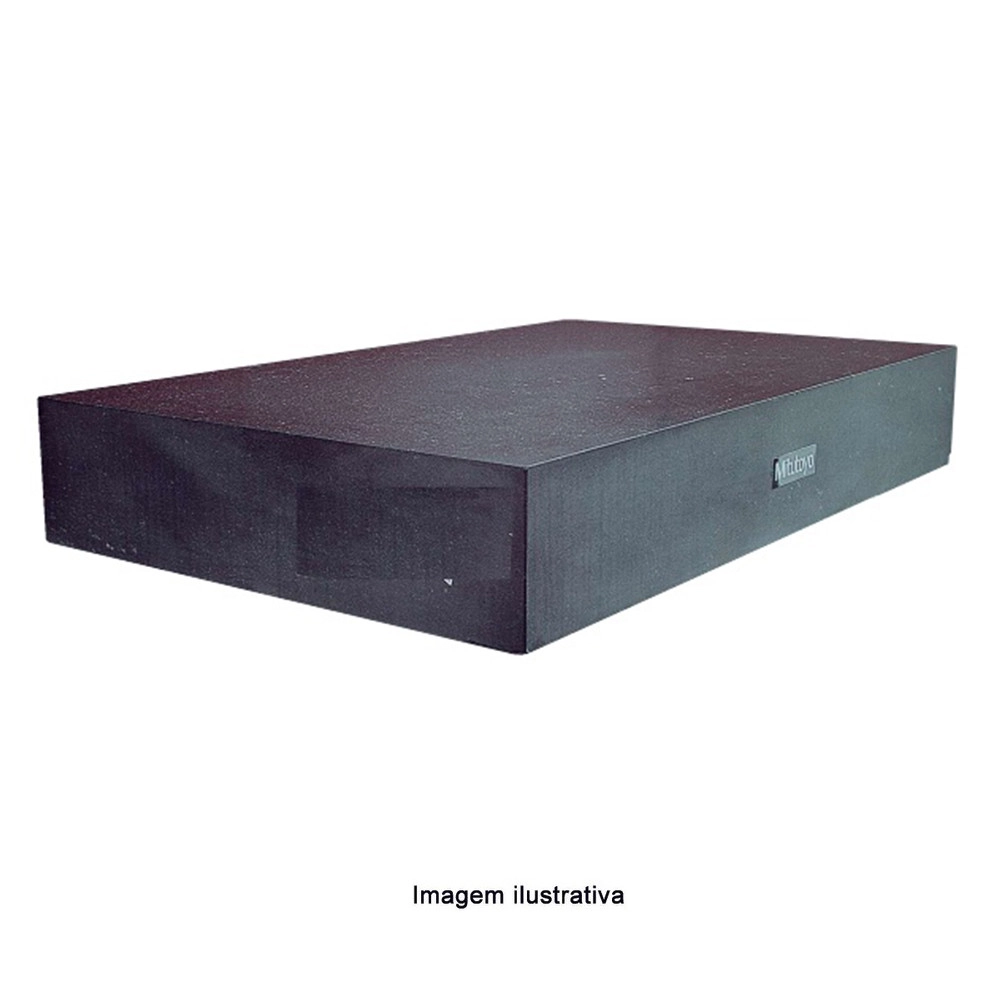

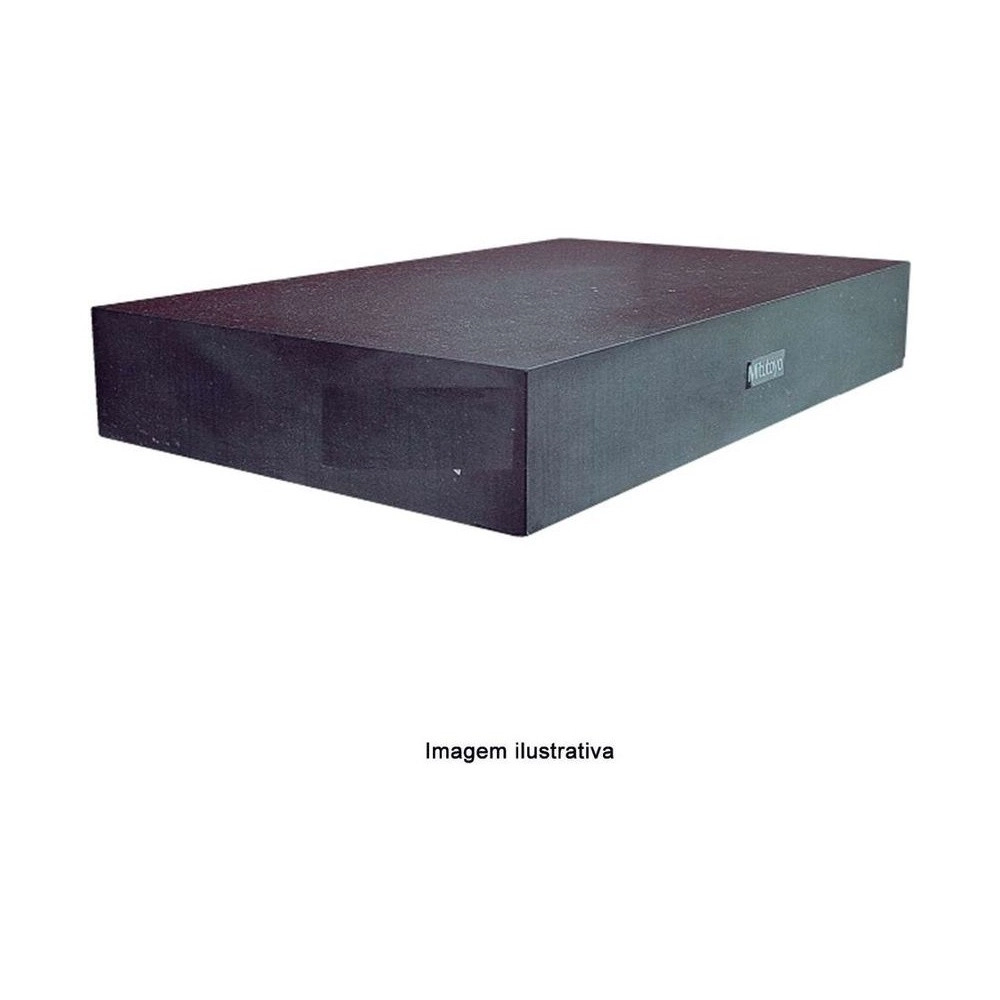

Mesa de Referencia de Granito 450 x 300 x 100 mm - 517-311

Mesa de Referencia de Granito 450 x 300 x 100 mm - 517-311 - Mitutoyo

Name: Mesa de Referencia de Granito 450 x 300 x 100 mm - 517-311
Brand: Mitutoyo
SKU: 517-311

SKU: 517-311

Cantidad

Sobre el producto

Con 450 × 300 × 100 mm, la Placa de Granito Mitutoyo 517-311, de la serie 517, es una superficie de referencia de Clase 0 (DIN 876 y ABNT), con planitud de 4 × (1 + L/1000) µm.

Tiene 450 × 300 mm, el formato rectangular más angosto de la serie, con los mismos 100 mm de espesor de la 517-301MSZ y 40 kg.

Por ser granito natural, la placa queda libre de rebabas y protuberancias: la estructura de granos finos mantiene la planitud por mucho tiempo y no daña piezas ni instrumentos. Viene con certificado de inspección.

450 × 300 × 100 mm · serie 517
Planitud Clase 0 · DIN 876 y ABNT
Masa de 40 kg · soporte 56AAN117
Granito natural · no magnética

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 517-311 entre las placas de granito de la tienda.

La rectangular más angosta de la serie.

Espesor de 100 mm.

Granito natural, sin magnetismo.

Dos veces más dura que el hierro fundido.

Granito natural.

No daña piezas ni instrumentos.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 517-311.

450 × 300 × 100 mm Dimensiones

Largo × ancho × alto.
Clase 0 Planitud

Tolerancia de 4 × (1 + L/1000) µm.
40 kg Masa

De la placa, sin el soporte.
Granito natural Material

Bajo coeficiente de expansión térmica.
20 ± 1 °C Ambiente

Con 58 ± 2 % de humedad.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la 517-311 es la elección correcta.

Desafío Pieza larga y angosta

Una superficie cuadrada desperdicia espacio en el banco.

Solución

La 517-311 es rectangular, con 450 × 300 mm.

Desafío Un poco más de área

La de 300 × 300 mm queda corta para piezas más largas.

Solución

La 517-311 tiene 450 mm de largo.

Desafío Rebaba rayando la pieza

Las protuberancias en la superficie marcan piezas e instrumentos.

Solución

La 517-311 está libre de rebabas y protuberancias, por la estructura de granos finos del granito.

Desafío Mesa de hierro fundido

El catálogo compara el granito con el hierro fundido y señala las ventajas del granito.

Solución

El granito de la 517-311 no es magnético y es dos veces más duro que el hierro fundido.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 517
Modelo: En Granito
Dimensiones: 450 X 300 X 100
Planitud de las Caras: 4 × (1 + L/1000) µm
Normas de referencia: DIN 876 Clase 0 / ABNT Clase 0
Peso: 40 kg

Detalles técnicos

Línea: Placa de granito
Superficie: Granito natural, libre de rebabas y protuberancias
Soporte indicado (Compacto 2025): 56AAN117
Otros grados: Bajo pedido

Funciones

Cómo usar la 517-311

Superficie de referencia

Base para trazado y para medir altura y perpendicularidad.

Ambiente estable

Poca variación de temperatura: nada de sol directo, aire acondicionado o calefactor al lado.

Apoyo correcto

Siempre en los puntos de apoyo usados en el lapeado.

Variantes de la serie

Placas de granito de la serie 517 disponibles en la tienda

Código	Dimensiones (L × A × H)	Masa	Soporte (Compacto 2025)
517-301MSZ	300 × 300 × 100 mm	27 kg	56AAN116
517-311 (este)	450 × 300 × 100 mm	40 kg	56AAN117
517-314MSZ	600 × 450 × 100 mm	80 kg	56AAN118
517-303MSZ	600 × 600 × 130 mm	140 kg	56AAN119
517-305MSZ	750 × 500 × 130 mm	146 kg	56AAN120
517-307MSZ	1000 × 750 × 150 mm	337 kg	56AAN121
517-309MSZ	1000 × 1000 × 150 mm	450 kg	56AAN122
517-313	1500 × 1000 × 200 mm	900 kg	56AAN123
517-310	2000 × 1000 × 250 mm	1.500 kg	56AAN124
517-316	2000 × 1500 × 300 mm	2.700 kg	56AAN125

Artículos incluidos

Placa de Granito 517-311
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la clase de planitud de la 517-311?

La 517-311 es Clase 0: la tolerancia de planitud, según DIN 876 y ABNT, es de 4 × (1 + L/1000) µm. Bajo pedido, Mitutoyo atiende otros grados de exactitud.

¿Qué soporte se indica para la 517-311?

El Compacto Mitutoyo 2025 indica el soporte 56AAN117, que también está en la tienda.

¿Cuánto pesa y qué tamaño tiene la 517-311?

La 517-311 mide 450 × 300 × 100 mm y pesa 40 kg. El catálogo trata las medidas como referencia dimensional, que puede variar sin afectar el producto.

¿En qué puntos debe quedar apoyada la 517-311?

La 517-311 debe quedar apoyada en los puntos en que fue lapeada. Conviene evitar también la diferencia de temperatura entre la cara de trabajo y la inferior, que genera error de planitud.

¿El granito de la 517-311 es magnético?

No lo es. Además, el granito es dos veces más duro que el hierro fundido.

¿En qué ambiente usar la 517-311?

El catálogo recomienda 20 ± 1 °C y 58 ± 2 % de humedad, sin sol directo y lejos del aire acondicionado y de calefactores.
