Name: Micrómetro de escaneo láser LSM-30-A - 544-124
SKU: 544-124

SKU: 544-124

Cantidad

Sobre el producto

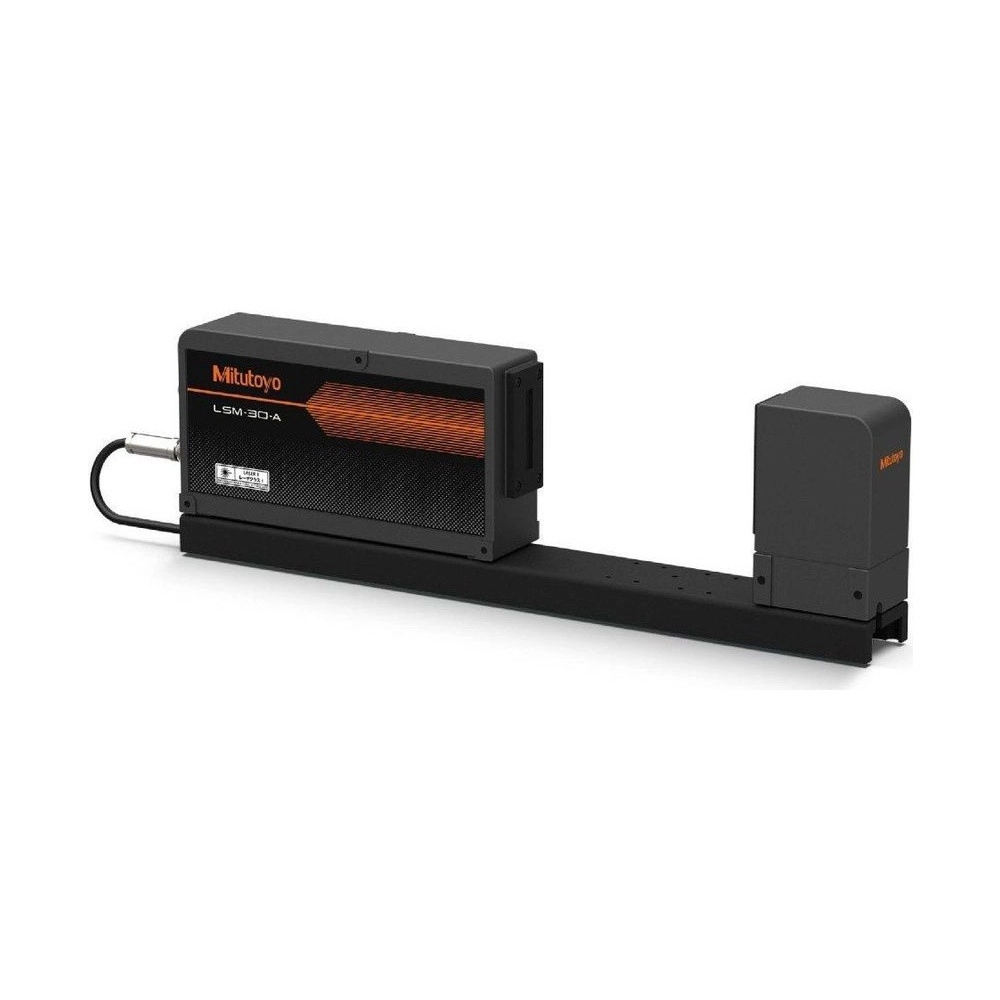

El Micrómetro de Escaneo Láser Mitutoyo LSM-30-A (544-124) es el sensor en línea de mayor capacidad de la familia: mide el diámetro exterior de piezas de 0,3 a 30 mm sin contacto, con resolución de 0,01 µm, directamente en la máquina o en la línea de producción. Es la elección para ejes rectificados, rodillos, cilindros, pines y tubos que necesitan inspección 100% sin detener el proceso.

El emisor y el receptor son separables: la distancia entre ellos puede ir de 130 mm (estándar) a 350 mm, lo que permite pasar la pieza, el soporte o la guía de la máquina entre las dos unidades. La repetibilidad garantizada es de ±0,06 µm (en ø10 mm) y la linealidad de ±1,0 µm en todo el rango, con 3200 escaneos por segundo a 226 m/s.

La región de medición de 10 × 30 mm tolera variación en la posición de la pieza (error de posicionamiento de ±1,0 µm en el rango intermedio), y el sensor es IP67, con láser visible de 650 nm, clase 1. Este código es el sensor; trabaja con el controlador LSM-CU-A (544-120), que se vende por separado y procesa la lectura y se comunica con el PLC.

Rango 0,3 a 30 mm · región de medición 10 × 30 mm
Repetibilidad ±0,06 µm (ø10 mm) · linealidad ±1,0 µm
Emisor y receptor separables · hasta 350 mm
3200 escaneos/s · láser clase 1 · IP67

Diferenciales

Destacados del producto

Lo que caracteriza al Micrómetro de Escaneo Láser LSM-30-A (544-124)

Cubre desde pines finos hasta ejes y rodillos de 30 mm con un solo sensor, con resolución de 0,01 µm.

Distancia ajustable de 130 a 350 mm entre las unidades, para encajar la pieza y la estructura de la máquina entre ellas.

Garantizada en ø10 mm, con linealidad de ±1,0 µm en todo el rango.

Escaneo a 226 m/s: mide la pieza girando o pasando, sin detener la línea.

Región de medición de 10 × 30 mm, con error de posicionamiento de solo ±1,0 µm en el rango intermedio.

Sensor sellado para planta de producción; con el controlador LSM-CU-A entrega juicio pasa/no pasa y red industrial.

Especificaciones

Principales características

Conozca en detalle los recursos del LSM-30-A (544-124)

Un sensor para piezas pequeñas y medianas RANGO 0,3 A 30 MM

Cubre pin, eje, cable y tubo con resolución de 0,01 µm.
±0,06 µm en ø10 mm REPETIBILIDAD

Valor garantizado (2σ); en ø30 mm, ±0,09 µm.
±1,0 µm en el rango total LINEALIDAD

En rango estrecho, ±(0,6 + 0,1 ΔD) µm, siendo ΔD la diferencia en mm entre el patrón y la pieza.
130 a 350 mm entre las unidades EMISOR Y RECEPTOR SEPARABLES

Permite pasar la pieza y la estructura de la máquina entre el emisor y el receptor.
Error de posicionamiento ±1,0 µm REGIÓN DE MEDICIÓN 10 × 30 MM

En el rango intermedio (5 × 20 mm); en el rango completo (10 × 30 mm), ±1,8 µm.
3200 escaneos/s a 226 m/s LÁSER CLASE 1 · IP67

Láser visible de 650 nm, 1,0 mW como máximo; sensor sellado para planta de producción.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones reales en las que el LSM-30-A marca la diferencia

Desafío Medir ejes rectificados durante el mecanizado

Detener la máquina para medir con micrómetro cuesta tiempo, y la pieza caliente entrega una lectura distinta de la pieza fría.

Solución

El LSM-30-A mide el diámetro del eje girando, sin contacto, 3200 veces por segundo, y el controlador avisa cuando la medida llega a la tolerancia.

Desafío Medir diámetro y deflexión de rodillos al mismo tiempo

Un rodillo puede estar en el diámetro correcto y aun así estar curvado; medir ambos por separado duplica el tiempo.

Solución

Con la pieza girando frente al sensor, la variación de la lectura a lo largo de la vuelta muestra la deflexión junto con el diámetro.

Desafío Instalar el sensor con la pieza pasando entre emisor y receptor

Los sensores de cuerpo único no dejan espacio para soporte, guía o protección de la máquina.

Solución

El emisor y el receptor del LSM-30-A son separables y pueden quedar hasta a 350 mm uno del otro.

Desafío Medir una pieza que vibra o no está perfectamente centrada

En la línea, la pieza nunca está exactamente en la misma posición.

Solución

La región de medición de 10 × 30 mm absorbe el desplazamiento con error de posicionamiento de ±1,0 µm (rango intermedio) a ±1,8 µm (rango completo).

Datos Técnicos

Información Técnica

Especificaciones, detalles, variaciones de la serie y composición del sistema.

Especificaciones

Serie: 544
Modelo: LSM-30-A
Graduación / Graduado: 0.01 µm
Repetibilidad: Rango completo: ø 2 mm: ± 0.03 µm / Rango intermedio: ø 1 mm: ± 0.015 µm
Linealidad: Rango total: ± 1.0 µm / Rango estrecho: ± (0.6+0.1 ⊿ D) µm
Error de ubicación: Rango completo (10 × 30): ± 1.8 µm / Rango intermedio (5 × 20): ± 1.0 µm
Región de medición: 10 × 30 mm
Número de escaneos para promedio: 1 a 2048 escaneos
Clase del láser: Láser semiconductor: CLASE 1 (Salida máxima: 1.0 mW, Longitud de onda del láser: 650 nm)
Tasa de escaneo: 3200 escaneos/s
Velocidad de escaneo láser: 226 m/s
Rango de medición: 0.3 a 30 mm
Ambiente de operación: Temperatura: 0 °C a 40 °C, Humedad: 35% a 85% (sin condensación), Altitud: 2000 m o menos
Temperatura de almacenamiento: Temperatura: -10 °C a 50 °C, Humedad: 35% a 85% (sin condensación)
Distancia entre la unidad de emisión y la unidad de recepción: Estándar: 130 mm, Máximo: 350 mm

Detalles técnicos

Aplicación: Diámetro exterior sin contacto en línea de producción: ejes rectificados, rodillos, cilindros, pines, tubos
Tipo de sensor: Sensor para automatización con emisor y receptor separables
Nivel de protección: IP67
Condición de la repetibilidad: Valor 2σ con patrón de ø30 mm o ø10 mm medido durante 2 minutos, intervalo de 0,32 s
Condición de la linealidad: Patrón de vidrio con patrón de cromo depositado, a 20 °C ±1 °C; ΔD = diferencia en mm entre patrón y pieza
Conformidad: CE / UKCA · EMC EN IEC 61326-1 · RoHS EN IEC 63000
Controlador compatible: LSM-CU-A (544-120), se vende por separado
Accesorio estándar: Cable de señal 02AGQ190 · manual en CD 02AGQ039

Variaciones de la serie

Micrómetros de Escaneo Láser Mitutoyo — Serie 544

Modelo · Código	Tipo	Capacidad (diámetro)	Exactitud
LSM-02-A · 544-123	Sensor en línea	0,005–2 mm	Linealidad ±0,3 µm
LSM-30-A · 544-124 (este)	Sensor en línea	0,3–30 mm	Linealidad ±1,0 µm
LSM-902/6900 · 544-498A	Sistema de banco	ø0,1–25 mm	Exactitud ±0,5 µm
LSM-500S · 544-532	Unidad de medición	0,005–2 mm	Exactitud ±0,3 µm
LSM-503S · 544-536	Unidad de medición	0,3–30 mm	Exactitud ±1,0 µm
LSM-506S · 544-538	Unidad de medición	1–60 mm	Exactitud ±3 µm

Composición del sistema

Sensor LSM-30-A (544-124): emisor + receptor separables
Cable de señal 02AGQ190
Manual del usuario en CD (02AGQ039)
Certificado de inspección
Requiere el controlador LSM-CU-A (544-120), se vende por separado
Opcionales: juego de patrones de calibración 02AGD130 · escudo de aire y escudo de estabilización del haz · mesa de trabajo · módulos de interfaz EtherNet/IP, EtherCAT, PROFINET, CC-Link IE TSN

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el micrómetro de escaneo láser LSM-30-A (544-124) y para qué sirve?

Es un sensor de medición sin contacto para línea de producción. Mide el diámetro exterior de piezas de 0,3 a 30 mm con un haz de láser de escaneo, sin tocar la pieza, y está indicado para ejes rectificados, rodillos, cilindros, pines y tubos en equipos automatizados.

¿Cuál es el rango, la repetibilidad y la linealidad del LSM-30-A?

El LSM-30-A (544-124) mide de 0,3 a 30 mm con resolución de 0,01 µm. La repetibilidad garantizada es de ±0,09 µm en ø30 mm y ±0,06 µm en ø10 mm; la linealidad es de ±1,0 µm en el rango total y ±(0,6 + 0,1 ΔD) µm en rango estrecho, a 20 °C.

¿Cuál es la distancia entre el emisor y el receptor del LSM-30-A?

El estándar es 130 mm y el máximo es 350 mm. Las dos unidades son separables, así que la pieza, el soporte o la guía de la máquina pueden pasar entre ellas.

¿El micrómetro láser LSM-30-A funciona solo?

No. El código 544-124 es el sensor (emisor y receptor). Necesita el controlador LSM-CU-A (544-120), que se vende por separado y procesa la lectura, hace el juicio pasa/no pasa y se comunica con el PLC. Incluye el cable de señal 02AGQ190.

¿El LSM-30-A sirve para medir rodillos y ejes en rotación?

Sí. Con 3200 escaneos por segundo y escaneo a 226 m/s, mide la pieza girando y muestra diámetro y deflexión a lo largo de la vuelta. La región de medición de 10 × 30 mm tolera el desplazamiento de la pieza.

¿El láser del LSM-30-A es seguro? ¿Qué protección tiene el sensor?

Usa láser semiconductor visible de 650 nm, clase 1, con salida máxima de 1,0 mW. El sensor tiene protección IP67 y cumple las directivas CE/UKCA (EMC EN IEC 61326-1).
