Reloj Comparador Digital ABSOLUTE ID-N / B Serie 543 - Protección IP66 - 543-576

Reloj Comparador Digital ABSOLUTE ID-N / B Serie 543 - Protección IP66 - 543-576 - Mitutoyo Tienda Oficial | Producto Original

Reloj Comparador Digital ABSOLUTE ID-N / B Serie 543 - Protección IP66 - 543-576 - Mitutoyo

Name: Reloj Comparador Digital ABSOLUTE ID-N / B Serie 543 - Protección IP66 - 543-576
Brand: Mitutoyo
SKU: 543-576

SKU: 543-576

Cantidad

Sobre el producto

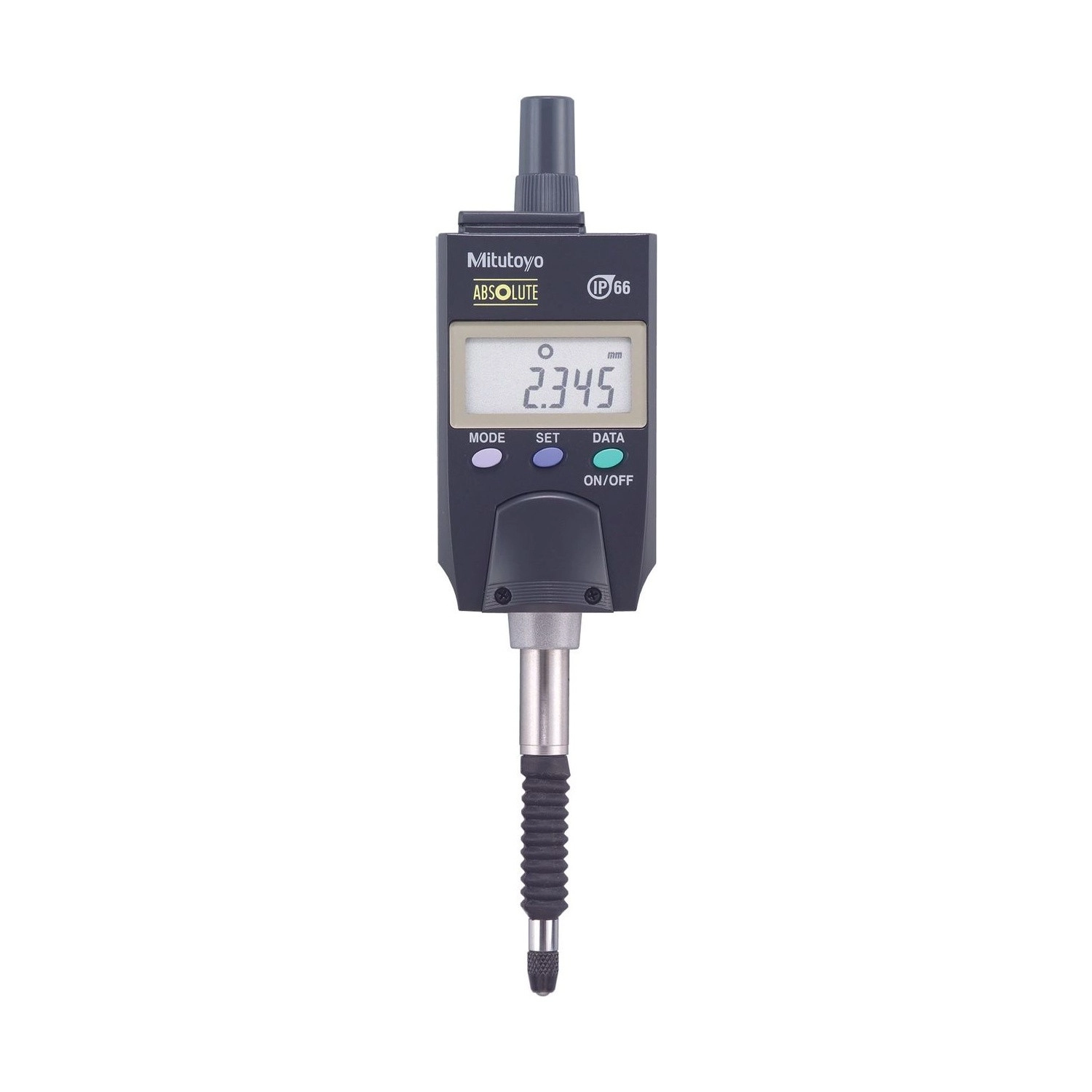

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-576 reúne las dos flexibilidades de la línea: mide en pulgada y milímetro y permite elegir la resolución, alternando entre la lectura gruesa y la fina en el propio instrumento.

Es el más versátil de los ID-N. Atiende plano en cualquiera de las dos unidades y, dentro de cada una, ajusta cuántas cifras decimales muestra la pantalla según la tolerancia de la pieza. El error máximo permisible en la lectura fina es de .00012".

El rango es de 12,7 mm (.5"), con protección IP66, cuerpo de 35 mm y fuerza de medición de 2,5 N o menor. Una pila SR44 dura cerca de 7.000 horas de uso continuo.

Rango 12,7 mm / .5" · resolución conmutable, pulg y mm
Error máximo permisible .00012" · en la lectura fina
Protección IP66 · cuerpo de 35 mm · pantalla giratoria 180°
Codificador ABSOLUTE · salida Digimatic tipo G · 7.000 h de pila

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-576 dentro de la línea ID-N/B.

Pulgada o milímetro, lectura gruesa o fina, en el mismo instrumento.

En la lectura fina, en el recorrido de .5".

No entra nada de polvo, chorro de agua en cualquier dirección.

Cabe uno al lado del otro en medición multipunto.

La lectura acompaña al montaje.

Origen retenido incluso apagado.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-576.

Dos unidades, dos resoluciones VERSATILIDAD

La combinación que cubre la mayor cantidad de situaciones con un solo instrumento: unidad según el plano, cifras decimales según la tolerancia.
.00012" ERROR MÁXIMO PERMISIBLE

Error máximo admitido en la lectura fina, en el recorrido de .5", excluido el error de ±1 dígito de conteo.
IP66 PROTECCIÓN

Sellado total contra polvo y resistencia a chorro de agua en cualquier dirección.
35 mm ANCHO

La medida que define cuántos instrumentos caben uno al lado del otro en un soporte.
2,5 N o menor FUERZA DE MEDICIÓN

La misma de los demás ID-N de cuerpo compacto.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-576 es la elección correcta.

Desafío Un instrumento por combinación de unidad y precisión

Entre plano en pulgadas, plano métrico, tolerancia holgada y tolerancia estrecha, el banco acumula un instrumento para cada caso, con calibración y control para cada uno.

Solución

El 543-576 cubre las cuatro combinaciones: alterna unidad y resolución en la propia pantalla.

Desafío Conversión manual entre unidades

Convertir pulgadas a milímetros de memoria o por tabla es donde nace el error que solo aparece cuando la pieza vuelve del cliente.

Solución

La conversión del 543-576 la hace el instrumento, y la lectura sale en la unidad del plano.

Desafío Demasiadas cifras decimales para la decisión

En verificación con tolerancia holgada, leer milésimas solo retrasa: el operario procesa un número más largo para tomar la misma decisión.

Solución

En la resolución gruesa el 543-576 muestra menos dígitos, sin cambiar de herramienta.

Desafío Ambiente con refrigerante y polvo

El instrumento común sale del puesto en cada ciclo, y cada recolocación es una oportunidad de cambiar la referencia de la medición.

Solución

Con IP66 el 543-576 permanece montado, resistente a chorro de agua en cualquier dirección.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, transmisión de datos, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-N
Fuerza de medición: 2,5N o menor
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolución (mm): 0,01mm, 0,001mm
Resolución (in): 0,0005", 0,00005"
Exactitud (mm): ±0,003mm
Exactitud (in): ±0,00012"
Protección IP: IP66
Precisión: .00012”
Salida de Datos: Sí
Tecnología: Absolute
Diámetro del vástago: 3/8" (9,52mm)
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Tipo: ID-N, cuerpo compacto, pulgada/métrico
Tipo de resolución: Conmutable, en ambas unidades
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por velocidad de movimiento del husillo
Grado de protección: IP66: inmune a la entrada de polvo y resistente a chorro de agua o refrigerante de corte en cualquier dirección
Ancho del cuerpo: 35 mm, para medición multipunto donde el espacio entre instrumentos es reducido
Pantalla: LCD de 6 dígitos con símbolos, giratoria 180°
Transductor: Electrostático lineal
Diámetro de fijación: 8 mm (ISO/JIS) o 3/8" (ANSI/AGD)
Pila: SR44 (1 unidad), con aproximadamente 7.000 horas de uso continuo
Conector Digimatic: Tipo G, con cable resistente al agua que preserva el sellado en la conexión
Norma de exactitud: El valor declarado excluye el error de ±1 dígito de conteo
Documento de referencia: Catálogo general Mitutoyo, cuaderno de Relojes Comparadores, página F-7

Funciones

Funciones de operación del 543-576

Juicio de tolerancia

Se definen el límite superior y el inferior y el instrumento indica Pasa, +No pasa o −No pasa con un símbolo, que puede mostrarse en tamaño mayor para leerlo a distancia. Evita comparar número a número en la verificación de lotes.

Lectura inversa de la pantalla

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Pantalla giratoria 180°

Gira la pantalla a la posición de lectura conveniente, lo que resuelve el montaje en ángulo difícil sin improvisar el soporte.

Preajuste y puesta a cero

Define un origen propio a partir de la pieza de referencia, o pone a cero en el punto donde está el husillo.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e integrar el instrumento a una red de medición y al control estadístico de procesos.

Encendido y apagado

Con el codificador ABSOLUTE, volver a encender no exige poner a cero: el origen sigue donde estaba.

Transmisión de datos

Este reloj usa conector Digimatic tipo G, con cable resistente al agua que preserva el sellado IP66 en la conexión.

Opción 1

Cable resistente al agua + Input Tool USB · 1 m

Lo que necesita: 21EAA194 + 06AFM380G — Banco junto a la computadora

El cable recto resistente al agua mantiene el sellado del instrumento en la propia conexión, que es el punto donde un cable común comprometería el IP66. Conecta la salida Digimatic al Input Tool USB, que entrega la lectura a la computadora como si se escribiera en el teclado, sin software adicional.

21EAA194Cable de comunicación recto resistente al agua DATA · 1 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 2

Cable resistente al agua + Input Tool USB · 2 m

Lo que necesita: 21EAA190 + 06AFM380G — Mayor distancia hasta la computadora

La misma conexión de la opción de 1 m, con el doble de alcance. Útil cuando el dispositivo de medición queda alejado de la mesa, situación habitual en un puesto de inspección dentro de la máquina.

21EAA190Cable de comunicación recto resistente al agua DATA · 2 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 3

Inalámbrico, por radiofrecuencia

Lo que necesita: 02AZD790G + 02AZD730H — Puesto sin computadora al lado

El cable tipo G conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor conectado a la PC. El modelo con LED confirma cada envío visualmente; cuando el ambiente es ruidoso o el operario no mira el transmisor, la alternativa es el de zumbador.

02AZD790GCable de conexión tipo G para U-WAVE · Coolant ProofVer producto

02AZD730HTransmisor inalámbrico U-WAVE-T con LEDVer producto

Opción 4

Inalámbrico, disparo por pedal

Lo que necesita: 02AZE140G + 02AZD880H — Medición con las dos manos ocupadas

El cable con entrada de pedal permite disparar la lectura con el pie, sin soltar la pieza ni el instrumento. En medición multipunto, donde el operario posiciona la pieza en cada lectura, es lo que mantiene el ritmo sin error de posicionamiento.

02AZE140GCable de conexión con entrada de pedal tipo G para U-WAVEVer producto

02AZD880HTransmisor inalámbrico U-WAVE-T con zumbadorVer producto

Todos los códigos anteriores se venden en esta tienda. El conector de este reloj es el Digimatic tipo G: un cable de otro tipo no encaja.

Variantes de la serie

Modelos ID-N e ID-B disponibles en la tienda

Código	Tipo	Rango de medición	Resolución
543-570	ID-N	12,7 mm	0,01 mm
543-571	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576 (este)	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580	ID-B	5,0 mm	0,01 mm
543-585	ID-B	5,0 mm	0,01 / 0,001 mm

Artículos incluidos

Reloj comparador digital 543-576
Pila SR44 (938882), para la puesta en marcha
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas y Respuestas

¿Qué hace el 543-576 que no hace el 543-575?

Medir en pulgadas. Ambos tienen resolución conmutable y 12,7 mm de rango, pero el 543-575 es solo métrico, mientras que el 543-576 alterna también entre pulgada y milímetro en pantalla, con .00012" de error máximo permisible en la lectura fina.

¿Cuál es el error del 543-576 en la lectura gruesa?

El catálogo declara .00012" para este modelo. El valor de referencia de la lectura gruesa es el del 543-571, que es el equivalente sin resolución conmutable, con .001". En ambos, el error de ±1 dígito de conteo se suma aparte.

¿Cambiar la unidad borra el origen del 543-576?

No. El origen es del codificador ABSOLUTE y no depende de la unidad mostrada ni de la resolución elegida. Alternar entre pulgada y milímetro solo cambia cómo se presenta el mismo valor.

¿El 543-576 cabe en soporte de medición multipunto?

Cabe: el cuerpo tiene 35 mm de ancho, que es la dimensión pensada para ese montaje, y la pantalla gira 180° para que la lectura acompañe la posición del instrumento.

¿El 543-576 tiene salida de datos?

La tiene, con conector Digimatic tipo G. Son cuatro caminos en la pestaña Transmisión de datos, desde el cable resistente al agua con Input Tool USB hasta el envío inalámbrico con disparo por pedal.

¿Qué pila usa el 543-576?

Una pila SR44, con autonomía aproximada de 7.000 horas de uso continuo, igual que toda la línea ID-N/B.

¿Puedo lavar el 543-576 con chorro?

Resiste chorro de agua en cualquier dirección, que es lo que garantiza el segundo 6 del IP66. Lo que la especificación no cubre es la inmersión: el instrumento sumergido queda fuera de lo previsto.
