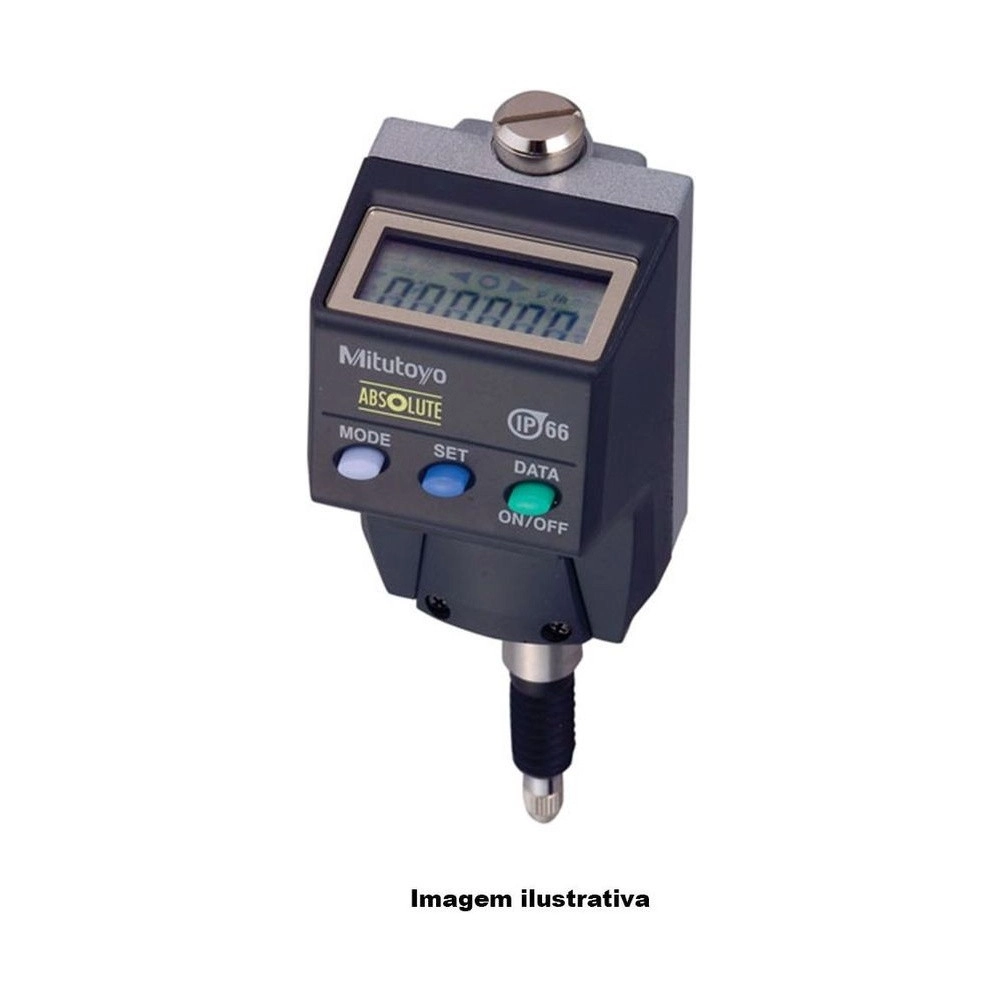

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-580 es un ID-B: la pantalla queda perpendicular al eje del husillo, y no alineada con él como en un comparador convencional. Es el formato para cuando no hay espacio por encima del instrumento para leer.

El recorrido es de 5 mm, con vástago de alto grado de exactitud para lectura directa del desplazamiento, y la resolución es de 0,01 mm. El error máximo permisible declarado es de 0,02 mm y la fuerza de medición es de 2,0 N o menor, más liviana que la de los ID-N.

Mantiene la construcción de la línea: protección IP66 contra polvo y chorro de agua en cualquier dirección, cuerpo de 35 mm y pila SR44 con cerca de 7.000 horas de uso continuo.

Pantalla perpendicular al husillo · recorrido 5 mm
Resolución 0,01 mm · error máximo permisible 0,02 mm
Fuerza de medición 2,0 N o menor · protección IP66
Cuerpo de 35 mm · codificador ABSOLUTE · 7.000 h de pila

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-580 dentro de la línea ID-N/B.

Lectura de frente cuando no hay espacio por encima del husillo.

Vástago de alto grado de exactitud, lectura directa del desplazamiento.

Más liviana que la de los ID-N, para pieza que cede.

No entra nada de polvo, chorro de agua en cualquier dirección.

Cabe uno al lado del otro en medición multipunto.

Origen retenido incluso apagado.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-580.

Pantalla perpendicular al husillo FORMATO

En un comparador convencional la pantalla queda en la dirección del husillo, y leer exige espacio por encima del instrumento. En el ID-B la pantalla queda de frente al operario, lo que resuelve el montaje dentro de un dispositivo cerrado.
5 mm RECORRIDO

Recorrido corto con vástago de alto grado de exactitud, para lectura directa del desplazamiento. Es suficiente para control por comparación contra patrón.
2,0 N o menor FUERZA DE MEDICIÓN

Menor que los 2,5 N de los ID-N. En pieza que cede bajo la punta, la diferencia aparece en la lectura.
0,01 mm RESOLUCIÓN

Una centésima por dígito, con error máximo permisible de 0,02 mm, excluido el error de ±1 dígito.
IP66 PROTECCIÓN

Sellado total contra polvo y resistencia a chorro de agua en cualquier dirección.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-580 es la elección correcta.

Desafío No hay espacio por encima del instrumento para leer

Dentro de un dispositivo cerrado o bajo la máquina, la pantalla de un comparador convencional queda mirando al techo, y leer exige espejo, linterna o desmontar.

Solución

El 543-580 es ID-B: la pantalla es perpendicular al husillo y queda de frente a quien opera.

Desafío Pieza blanda deformándose bajo la punta

Con fuerza de medición alta, el material que cede entrega una lectura menor que la medida real, y el error varía con la mano de quien mide.

Solución

La fuerza del 543-580 es de 2,0 N o menor, por debajo de la de los ID-N de la misma línea.

Desafío Refrigerante de corte en el puesto de medición

El instrumento común debe salir en cada ciclo, y cada recolocación es una oportunidad de cambiar la referencia.

Solución

El IP66 del 543-580 resiste chorro de agua en cualquier dirección y no deja entrar polvo.

Desafío Poner a cero al inicio de cada turno

Sin codificador absoluto, el origen se pierde al apagar y debe rehacerse contra el patrón antes de producir.

Solución

El codificador ABSOLUTE del 543-580 restablece el origen solo cuando se enciende el instrumento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, transmisión de datos, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-B
Fuerza de medición: 2,0N o menor
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,02mm
Protección IP: IP66
Precisión: 0,02mm
Salida de Datos: Sí
Tecnología: Absolute
Histéresis: 0,02mm
Repetibilidad: 0,01mm

Detalles técnicos

Tipo: ID-B, pantalla perpendicular al eje del husillo
Recorrido: 5 mm, con vástago de alto grado de exactitud para lectura directa del desplazamiento
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por velocidad de movimiento del husillo
Grado de protección: IP66: inmune a la entrada de polvo y resistente a chorro de agua o refrigerante de corte en cualquier dirección
Ancho del cuerpo: 35 mm, para medición multipunto donde el espacio entre instrumentos es reducido
Pantalla: LCD de 6 dígitos con símbolos, giratoria 180°
Transductor: Electrostático lineal
Diámetro de fijación: 8 mm (ISO/JIS) o 3/8" (ANSI/AGD)
Pila: SR44 (1 unidad), con aproximadamente 7.000 horas de uso continuo
Conector Digimatic: Tipo G, con cable resistente al agua que preserva el sellado en la conexión
Norma de exactitud: El valor declarado excluye el error de ±1 dígito de conteo
Documento de referencia: Catálogo general Mitutoyo, cuaderno de Relojes Comparadores, página F-7

Funciones

Funciones de operación del 543-580

Juicio de tolerancia

Se definen el límite superior y el inferior y el instrumento indica Pasa, +No pasa o −No pasa con un símbolo, que puede mostrarse en tamaño mayor para leerlo a distancia. Evita comparar número a número en la verificación de lotes.

Lectura inversa de la pantalla

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Pantalla giratoria 180°

Gira la pantalla a la posición de lectura conveniente, lo que resuelve el montaje en ángulo difícil sin improvisar el soporte.

Preajuste y puesta a cero

Define un origen propio a partir de la pieza de referencia, o pone a cero en el punto donde está el husillo.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e integrar el instrumento a una red de medición y al control estadístico de procesos.

Encendido y apagado

Con el codificador ABSOLUTE, volver a encender no exige poner a cero: el origen sigue donde estaba.

Transmisión de datos

Este reloj usa conector Digimatic tipo G, con cable resistente al agua que preserva el sellado IP66 en la conexión.

Opción 1

Cable resistente al agua + Input Tool USB · 1 m

Lo que necesita: 21EAA194 + 06AFM380G — Banco junto a la computadora

El cable recto resistente al agua mantiene el sellado del instrumento en la propia conexión, que es el punto donde un cable común comprometería el IP66. Conecta la salida Digimatic al Input Tool USB, que entrega la lectura a la computadora como si se escribiera en el teclado, sin software adicional.

21EAA194Cable de comunicación recto resistente al agua DATA · 1 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 2

Cable resistente al agua + Input Tool USB · 2 m

Lo que necesita: 21EAA190 + 06AFM380G — Mayor distancia hasta la computadora

La misma conexión de la opción de 1 m, con el doble de alcance. Útil cuando el dispositivo de medición queda alejado de la mesa, situación habitual en un puesto de inspección dentro de la máquina.

21EAA190Cable de comunicación recto resistente al agua DATA · 2 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 3

Inalámbrico, por radiofrecuencia

Lo que necesita: 02AZD790G + 02AZD730H — Puesto sin computadora al lado

El cable tipo G conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor conectado a la PC. El modelo con LED confirma cada envío visualmente; cuando el ambiente es ruidoso o el operario no mira el transmisor, la alternativa es el de zumbador.

02AZD790GCable de conexión tipo G para U-WAVE · Coolant ProofVer producto

02AZD730HTransmisor inalámbrico U-WAVE-T con LEDVer producto

Opción 4

Inalámbrico, disparo por pedal

Lo que necesita: 02AZE140G + 02AZD880H — Medición con las dos manos ocupadas

El cable con entrada de pedal permite disparar la lectura con el pie, sin soltar la pieza ni el instrumento. En medición multipunto, donde el operario posiciona la pieza en cada lectura, es lo que mantiene el ritmo sin error de posicionamiento.

02AZE140GCable de conexión con entrada de pedal tipo G para U-WAVEVer producto

02AZD880HTransmisor inalámbrico U-WAVE-T con zumbadorVer producto

Todos los códigos anteriores se venden en esta tienda. El conector de este reloj es el Digimatic tipo G: un cable de otro tipo no encaja.

Variantes de la serie

Modelos ID-N e ID-B disponibles en la tienda

Código	Tipo	Rango de medición	Resolución
543-570	ID-N	12,7 mm	0,01 mm
543-571	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580 (este)	ID-B	5,0 mm	0,01 mm
543-585	ID-B	5,0 mm	0,01 / 0,001 mm

Artículos incluidos

Reloj comparador digital 543-580
Pila SR44 (938882), para la puesta en marcha
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas y Respuestas

¿Qué significa el ID-B del 543-580 en la serie 543?

Es la variante de pantalla perpendicular al eje del husillo. En un comparador convencional, la pantalla queda alineada con el husillo; en el ID-B queda de frente al operario, lo que permite leer el instrumento montado en una posición donde no hay espacio por encima de él.

¿Por qué el recorrido del 543-580 es de solo 5 mm?

Porque el ID-B está hecho para control por comparación contra un patrón, no para medir rangos largos. El vástago de 5 mm tiene alto grado de exactitud y permite la lectura directa del desplazamiento, que es el uso previsto para ese formato.

¿Cuál es la diferencia entre el 543-580 y el 543-570?

El formato y el recorrido. El 543-570 es ID-N, con pantalla alineada al husillo y 12,7 mm de rango; el 543-580 es ID-B, con pantalla perpendicular y 5 mm. La resolución de 0,01 mm, el error de 0,02 mm y la protección IP66 son iguales, pero la fuerza de medición del ID-B es menor, 2,0 N contra 2,5 N.

¿Cuál es la diferencia entre el 543-580 y el 543-585?

La resolución. El 543-580 lee siempre en 0,01 mm; el 543-585 alterna entre 0,01 mm y 0,001 mm. Ambos son ID-B, con recorrido de 5 mm y la misma protección.

¿El 543-580 sirve para medición multipunto?

Sirve, y el cuerpo de 35 mm de ancho es justamente la dimensión pensada para eso. El formato perpendicular ayuda cuando los instrumentos quedan próximos y no hay espacio para leer por encima.

¿Cómo llevo la lectura del 543-580 a la computadora?

Por la salida Digimatic con conector tipo G. Los cuatro caminos, con los códigos que se venden aquí, están en la pestaña Transmisión de datos.

¿Cuánto dura la pila del 543-580?

Aproximadamente 7.000 horas de uso continuo con una pila SR44, la misma de toda la línea ID-N/B.
