Reloj Comparador Digital ABSOLUTE ID-N / B Serie 543 - Protección IP66 - 543-585

Reloj Comparador Digital ABSOLUTE ID-N / B Serie 543 - Protección IP66 - 543-585 - Mitutoyo Tienda Oficial | Producto Original

Reloj Comparador Digital ABSOLUTE ID-N / B Serie 543 - Protección IP66 - 543-585 - Mitutoyo

Name: Reloj Comparador Digital ABSOLUTE ID-N / B Serie 543 - Protección IP66 - 543-585
Brand: Mitutoyo
SKU: 543-585

SKU: 543-585

Cantidad

Sobre el producto

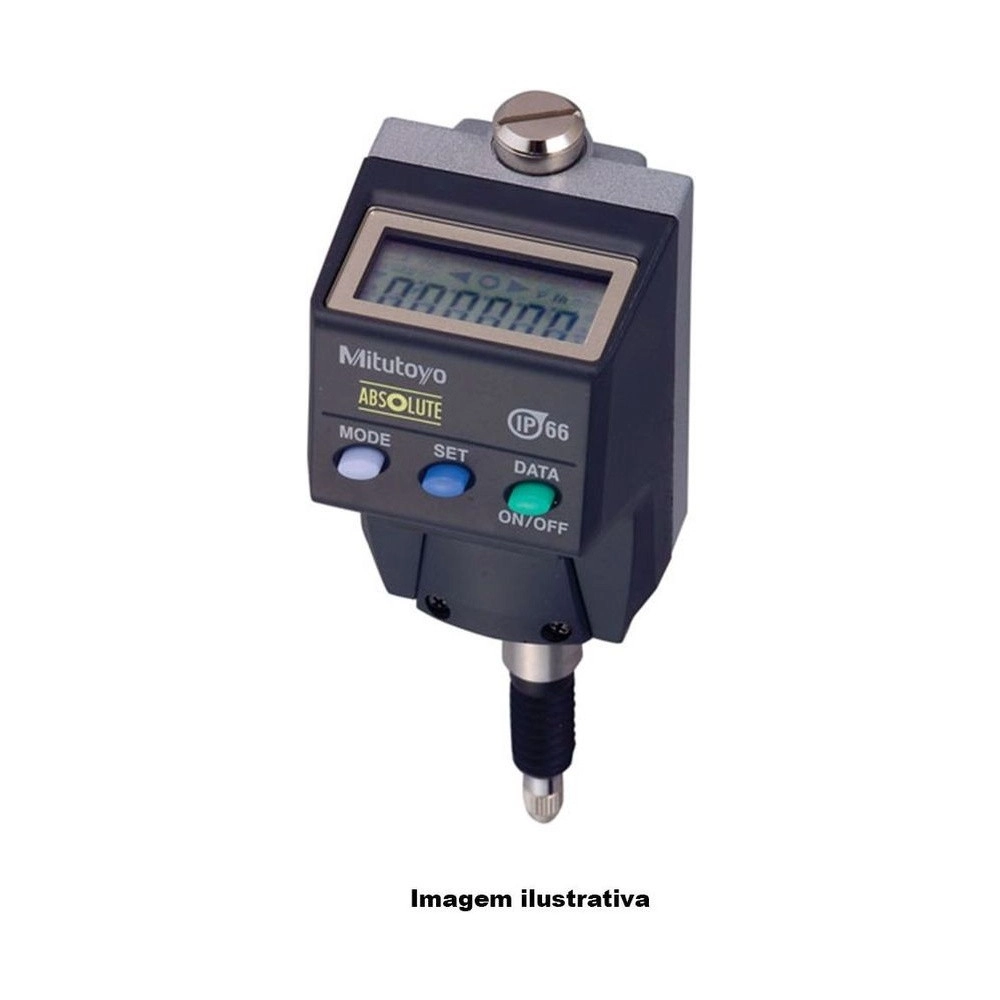

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-585 es el ID-B con resolución conmutable: pantalla perpendicular al eje del husillo, recorrido de 5 mm y lectura que alterna entre 0,01 mm y 0,001 mm.

Reúne las dos ventajas de la línea en un solo instrumento. El formato perpendicular resuelve la lectura donde no hay espacio por encima del husillo, y la resolución conmutable atiende pieza de tolerancia holgada y pieza de tolerancia estrecha sin cambio de herramienta.

La exactitud acompaña la resolución: 0,01 mm en la lectura gruesa y 0,003 mm en la fina. La fuerza de medición es de 2,0 N o menor, la protección es IP66 y la pila SR44 dura cerca de 7.000 horas de uso continuo.

Pantalla perpendicular al husillo · recorrido 5 mm
Resolución conmutable · 0,01 / 0,001 mm
Error máximo permisible 0,01 mm / 0,003 mm · fuerza 2,0 N o menor
Protección IP66 · codificador ABSOLUTE · 7.000 h de pila

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-585 dentro de la línea ID-N/B.

El formato del ID-B con la elección de resolución.

Vástago de alto grado de exactitud, lectura directa del desplazamiento.

0,01 mm en la lectura gruesa, 0,003 mm en la fina.

Más liviana que la de los ID-N, para pieza que cede.

No entra nada de polvo, chorro de agua en cualquier dirección.

Origen retenido incluso apagado.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-585.

Pantalla perpendicular al husillo FORMATO

La pantalla queda de frente al operario en vez de alineada al husillo, lo que resuelve la lectura en dispositivo cerrado o bajo la máquina.
Conmutable: 0,01 o 0,001 mm RESOLUCIÓN

La elección se hace en el instrumento. El mismo ID-B atiende verificación rápida en centésimas y control estrecho en milésimas.
0,01 mm o 0,003 mm ERROR MÁXIMO PERMISIBLE

Cambia con la resolución elegida, y el catálogo declara las dos. Excluido el error de ±1 dígito de conteo.
2,0 N o menor FUERZA DE MEDICIÓN

Menor que los 2,5 N de los ID-N, lo que importa cuando el material cede bajo la punta.
IP66 PROTECCIÓN

Sellado total contra polvo y resistencia a chorro de agua en cualquier dirección.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-585 es la elección correcta.

Desafío Leer la pantalla donde no cabe la mano ni el ojo

Montado en dispositivo cerrado, el comparador convencional apunta la pantalla hacia arriba, y la lectura se vuelve contorsión o espejo.

Solución

El 543-585 es ID-B: la pantalla es perpendicular al husillo y queda de frente a quien opera.

Desafío Cambiar de instrumento cuando cambia la tolerancia

Pieza holgada y pieza estrecha en el mismo banco terminan exigiendo dos comparadores, con dos calibraciones y el riesgo de usar el equivocado.

Solución

El 543-585 alterna entre 0,01 mm y 0,001 mm, con la exactitud declarada para cada una.

Desafío Pieza blanda cediendo bajo la punta

Una fuerza de medición alta en material que cede entrega lectura menor que la medida real, y el error varía de operario a operario.

Solución

La fuerza del 543-585 es de 2,0 N o menor, por debajo de la de los ID-N.

Desafío Polvo de mecanizado y salpicadura de refrigerante

El instrumento común debe salir del puesto en cada ciclo, lo que cuesta tiempo y cambia la referencia en cada recolocación.

Solución

Con IP66 el 543-585 queda montado, inmune al polvo y resistente a chorro de agua en cualquier dirección.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, transmisión de datos, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-B
Fuerza de medición: 2,0N o menor
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-5mm
Resolución (mm): 0,01mm, 0,001mm
Exactitud (mm): ±0,003mm
Protección IP: IP66
Precisión: 0,01mm / 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Tipo: ID-B, pantalla perpendicular al eje del husillo
Recorrido: 5 mm, con vástago de alto grado de exactitud para lectura directa del desplazamiento
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por velocidad de movimiento del husillo
Grado de protección: IP66: inmune a la entrada de polvo y resistente a chorro de agua o refrigerante de corte en cualquier dirección
Ancho del cuerpo: 35 mm, para medición multipunto donde el espacio entre instrumentos es reducido
Pantalla: LCD de 6 dígitos con símbolos, giratoria 180°
Transductor: Electrostático lineal
Diámetro de fijación: 8 mm (ISO/JIS) o 3/8" (ANSI/AGD)
Pila: SR44 (1 unidad), con aproximadamente 7.000 horas de uso continuo
Conector Digimatic: Tipo G, con cable resistente al agua que preserva el sellado en la conexión
Norma de exactitud: El valor declarado excluye el error de ±1 dígito de conteo
Documento de referencia: Catálogo general Mitutoyo, cuaderno de Relojes Comparadores, página F-7

Funciones

Funciones de operación del 543-585

Juicio de tolerancia

Se definen el límite superior y el inferior y el instrumento indica Pasa, +No pasa o −No pasa con un símbolo, que puede mostrarse en tamaño mayor para leerlo a distancia. Evita comparar número a número en la verificación de lotes.

Lectura inversa de la pantalla

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Pantalla giratoria 180°

Gira la pantalla a la posición de lectura conveniente, lo que resuelve el montaje en ángulo difícil sin improvisar el soporte.

Preajuste y puesta a cero

Define un origen propio a partir de la pieza de referencia, o pone a cero en el punto donde está el husillo.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e integrar el instrumento a una red de medición y al control estadístico de procesos.

Encendido y apagado

Con el codificador ABSOLUTE, volver a encender no exige poner a cero: el origen sigue donde estaba.

Transmisión de datos

Este reloj usa conector Digimatic tipo G, con cable resistente al agua que preserva el sellado IP66 en la conexión.

Opción 1

Cable resistente al agua + Input Tool USB · 1 m

Lo que necesita: 21EAA194 + 06AFM380G — Banco junto a la computadora

El cable recto resistente al agua mantiene el sellado del instrumento en la propia conexión, que es el punto donde un cable común comprometería el IP66. Conecta la salida Digimatic al Input Tool USB, que entrega la lectura a la computadora como si se escribiera en el teclado, sin software adicional.

21EAA194Cable de comunicación recto resistente al agua DATA · 1 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 2

Cable resistente al agua + Input Tool USB · 2 m

Lo que necesita: 21EAA190 + 06AFM380G — Mayor distancia hasta la computadora

La misma conexión de la opción de 1 m, con el doble de alcance. Útil cuando el dispositivo de medición queda alejado de la mesa, situación habitual en un puesto de inspección dentro de la máquina.

21EAA190Cable de comunicación recto resistente al agua DATA · 2 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 3

Inalámbrico, por radiofrecuencia

Lo que necesita: 02AZD790G + 02AZD730H — Puesto sin computadora al lado

El cable tipo G conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor conectado a la PC. El modelo con LED confirma cada envío visualmente; cuando el ambiente es ruidoso o el operario no mira el transmisor, la alternativa es el de zumbador.

02AZD790GCable de conexión tipo G para U-WAVE · Coolant ProofVer producto

02AZD730HTransmisor inalámbrico U-WAVE-T con LEDVer producto

Opción 4

Inalámbrico, disparo por pedal

Lo que necesita: 02AZE140G + 02AZD880H — Medición con las dos manos ocupadas

El cable con entrada de pedal permite disparar la lectura con el pie, sin soltar la pieza ni el instrumento. En medición multipunto, donde el operario posiciona la pieza en cada lectura, es lo que mantiene el ritmo sin error de posicionamiento.

02AZE140GCable de conexión con entrada de pedal tipo G para U-WAVEVer producto

02AZD880HTransmisor inalámbrico U-WAVE-T con zumbadorVer producto

Todos los códigos anteriores se venden en esta tienda. El conector de este reloj es el Digimatic tipo G: un cable de otro tipo no encaja.

Variantes de la serie

Modelos ID-N e ID-B disponibles en la tienda

Código	Tipo	Rango de medición	Resolución
543-570	ID-N	12,7 mm	0,01 mm
543-571	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580	ID-B	5,0 mm	0,01 mm
543-585 (este)	ID-B	5,0 mm	0,01 / 0,001 mm

Artículos incluidos

Reloj comparador digital 543-585
Pila SR44 (938882), para la puesta en marcha
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas y Respuestas

¿El 543-585 es el único ID-B con resolución conmutable?

Entre los ID-B métricos de la tienda, sí: el 543-580 tiene resolución fija de 0,01 mm y el 543-585 alterna entre 0,01 mm y 0,001 mm. Ambos tienen recorrido de 5 mm y pantalla perpendicular al eje del husillo.

¿La exactitud del 543-585 cambia con la resolución?

Cambia, y el catálogo trae las dos: 0,01 mm cuando el instrumento lee en centésimas y 0,003 mm cuando lee en milésimas. Ambos valores excluyen el error de ±1 dígito de conteo.

¿Por qué la fuerza de medición del 543-585 es menor que la de los ID-N?

Porque el formato es otro. Los ID-B trabajan con 2,0 N o menos, contra 2,5 N o menos de los ID-N. En pieza de material blando, esa diferencia aparece en la lectura.

¿El recorrido de 5 mm limita el uso del 543-585?

Limita el rango, no la precisión. El ID-B está hecho para control por comparación contra patrón, donde el desplazamiento medido es pequeño por definición. Para un rango mayor, el equivalente de la línea es el ID-N, con 12,7 mm.

¿Puedo montar el 543-585 invertido?

Sí. La pantalla gira 180° y la función de lectura inversa cambia el sentido del conteo, de modo que la lectura siga creciendo en el sentido que el montaje exige.

¿Qué cable mantiene el sellado del 543-585?

El cable de comunicación resistente al agua, 21EAA194 de 1 m o 21EAA190 de 2 m. La conexión es donde se perdería el IP66 con un cable común.

¿Cuál es la autonomía de la pila del 543-585?

Cerca de 7.000 horas de uso continuo con una pila SR44, la misma de toda la línea ID-N/B.
