Sobre el producto

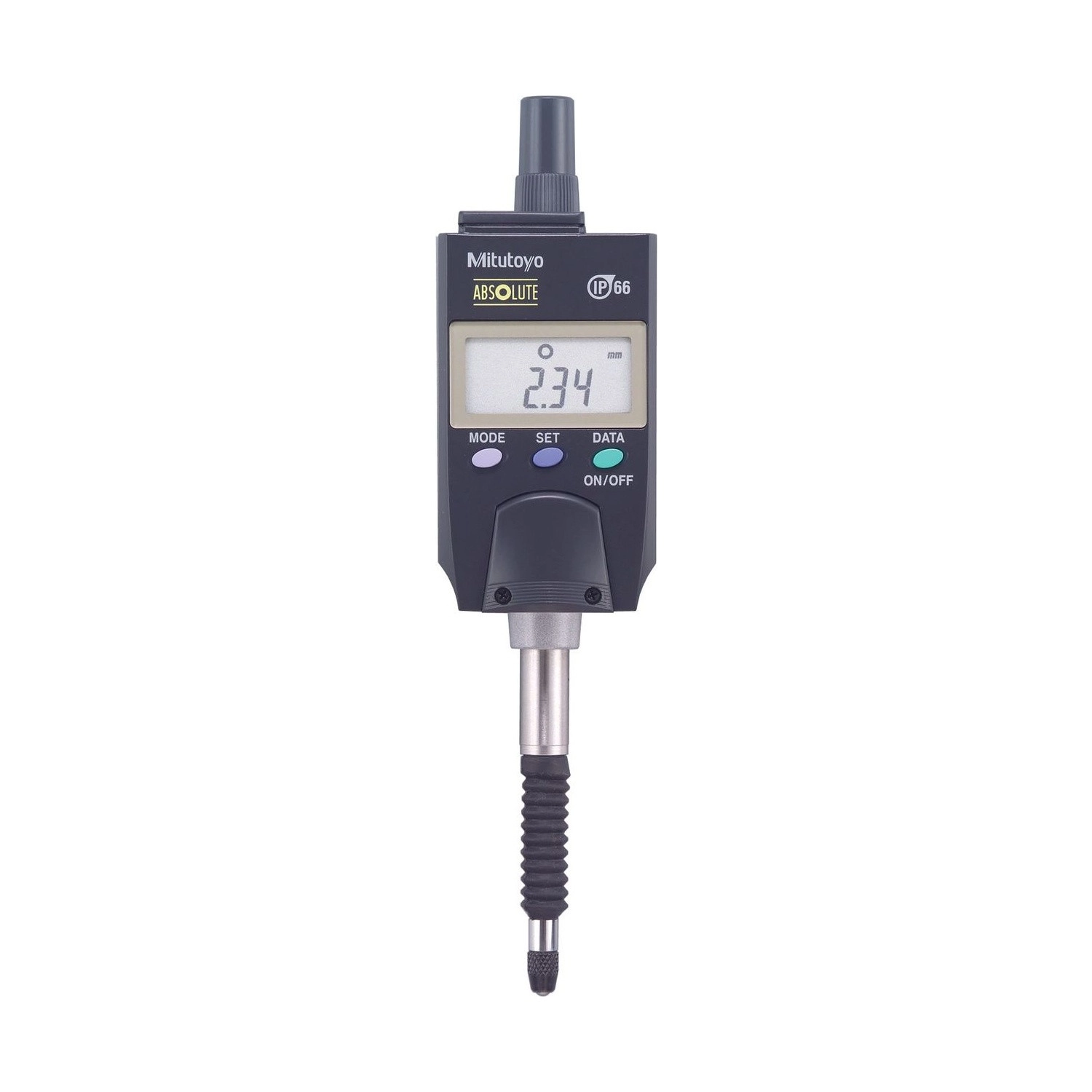

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-571 es la versión pulgada y métrica del ID-N de uso general: rango de 12,7 mm (.5") con lectura en 0,01 mm o .0005", alternadas en la propia pantalla.

Es el modelo para quien trabaja con plano en pulgadas sin renunciar al sistema métrico en la misma pieza. La conversión la hace el instrumento, lo que elimina la tabla en la pared y la cuenta mental entre una lectura y la siguiente.

Trae la misma construcción de la línea: protección IP66 contra polvo y chorro de agua en cualquier dirección, cuerpo de 35 mm, pantalla giratoria 180° y fuerza de medición de 2,5 N o menor. El error máximo permisible declarado es de .001".

Rango 12,7 mm / .5" · resolución 0,01 mm / .0005"
Error máximo permisible .001" · fuerza 2,5 N o menor
Conversión pulg/mm en pantalla · protección IP66
Cuerpo de 35 mm · codificador ABSOLUTE · 7.000 h de pila

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-571 dentro de la línea ID-N/B.

Las dos unidades en pantalla, sin tabla de conversión.

La lectura de uso general en las dos unidades.

No entra nada de polvo, chorro de agua en cualquier dirección.

Para medición multipunto en espacio reducido.

Lectura en la posición que el montaje permita.

Origen retenido incluso apagado.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-571.

Pulgada y milímetro UNIDADES

La conversión es del instrumento, no del operario. En un taller que recibe planos en ambas unidades, es lo que saca la tabla de la pared.
.0005" / 0,01 mm RESOLUCIÓN

La lectura de uso general expresada en ambas unidades, alternadas en pantalla.
.001" ERROR MÁXIMO PERMISIBLE

Error máximo admitido en el recorrido de .5", excluido el error de ±1 dígito de conteo.
IP66 PROTECCIÓN

Sellado total contra polvo y resistencia a chorro de agua en cualquier dirección.
2,5 N o menor FUERZA DE MEDICIÓN

La misma de los demás ID-N de cuerpo compacto.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-571 es la elección correcta.

Desafío Convertir pulgadas de memoria en plena inspección

Plano en pulgadas e instrumento en milímetros obligan a la conversión mental o a la tabla en la pared. Ahí entra el error que nadie ve hasta que la pieza vuelve.

Solución

El 543-571 alterna entre .0005" y 0,01 mm en la propia pantalla, y la lectura sale ya en la unidad del plano.

Desafío Dos instrumentos para dos normas de plano

Un taller que atiende cliente estadounidense y cliente local termina con un comparador por unidad, con el doble de calibración y riesgo de confusión.

Solución

Un 543-571 atiende ambos, con error máximo permisible declarado de .001" en el recorrido completo.

Desafío Salpicadura de refrigerante en el puesto de medición

El comparador común debe salir del dispositivo en cada ciclo por el refrigerante, y cada recolocación cambia la referencia.

Solución

Con IP66 el 543-571 queda montado: resiste chorro en cualquier dirección y no deja entrar polvo.

Desafío Instrumento demasiado ancho para el soporte

Medir varios puntos a la vez choca con el ancho del cuerpo, que limita cuántos comparadores caben uno al lado del otro.

Solución

El cuerpo del 543-571 tiene 35 mm, dimensionado para medición multipunto.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, transmisión de datos, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-N
Fuerza de medición: 2,5N o menor
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolución (mm): 0,01mm
Resolución (in): 0,0005"
Exactitud (mm): ±0,02mm
Exactitud (in): ±0,001"
Protección IP: IP66
Precisión: ±.001"
Salida de Datos: Sí
Tecnología: Absolute
Diámetro del vástago: 3/8" (9,52mm)
Histéresis: 0,02mm
Repetibilidad: 0,01mm

Detalles técnicos

Tipo: ID-N, cuerpo compacto, pulgada/métrico
Conversión de unidad: Pulgada y milímetro en la propia pantalla
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por velocidad de movimiento del husillo
Grado de protección: IP66: inmune a la entrada de polvo y resistente a chorro de agua o refrigerante de corte en cualquier dirección
Ancho del cuerpo: 35 mm, para medición multipunto donde el espacio entre instrumentos es reducido
Pantalla: LCD de 6 dígitos con símbolos, giratoria 180°
Transductor: Electrostático lineal
Diámetro de fijación: 8 mm (ISO/JIS) o 3/8" (ANSI/AGD)
Pila: SR44 (1 unidad), con aproximadamente 7.000 horas de uso continuo
Conector Digimatic: Tipo G, con cable resistente al agua que preserva el sellado en la conexión
Norma de exactitud: El valor declarado excluye el error de ±1 dígito de conteo
Documento de referencia: Catálogo general Mitutoyo, cuaderno de Relojes Comparadores, página F-7

Funciones

Funciones de operación del 543-571

Juicio de tolerancia

Se definen el límite superior y el inferior y el instrumento indica Pasa, +No pasa o −No pasa con un símbolo, que puede mostrarse en tamaño mayor para leerlo a distancia. Evita comparar número a número en la verificación de lotes.

Lectura inversa de la pantalla

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Pantalla giratoria 180°

Gira la pantalla a la posición de lectura conveniente, lo que resuelve el montaje en ángulo difícil sin improvisar el soporte.

Preajuste y puesta a cero

Define un origen propio a partir de la pieza de referencia, o pone a cero en el punto donde está el husillo.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e integrar el instrumento a una red de medición y al control estadístico de procesos.

Encendido y apagado

Con el codificador ABSOLUTE, volver a encender no exige poner a cero: el origen sigue donde estaba.

Transmisión de datos

Este reloj usa conector Digimatic tipo G, con cable resistente al agua que preserva el sellado IP66 en la conexión.

Opción 1

Cable resistente al agua + Input Tool USB · 1 m

Lo que necesita: 21EAA194 + 06AFM380G — Banco junto a la computadora

El cable recto resistente al agua mantiene el sellado del instrumento en la propia conexión, que es el punto donde un cable común comprometería el IP66. Conecta la salida Digimatic al Input Tool USB, que entrega la lectura a la computadora como si se escribiera en el teclado, sin software adicional.

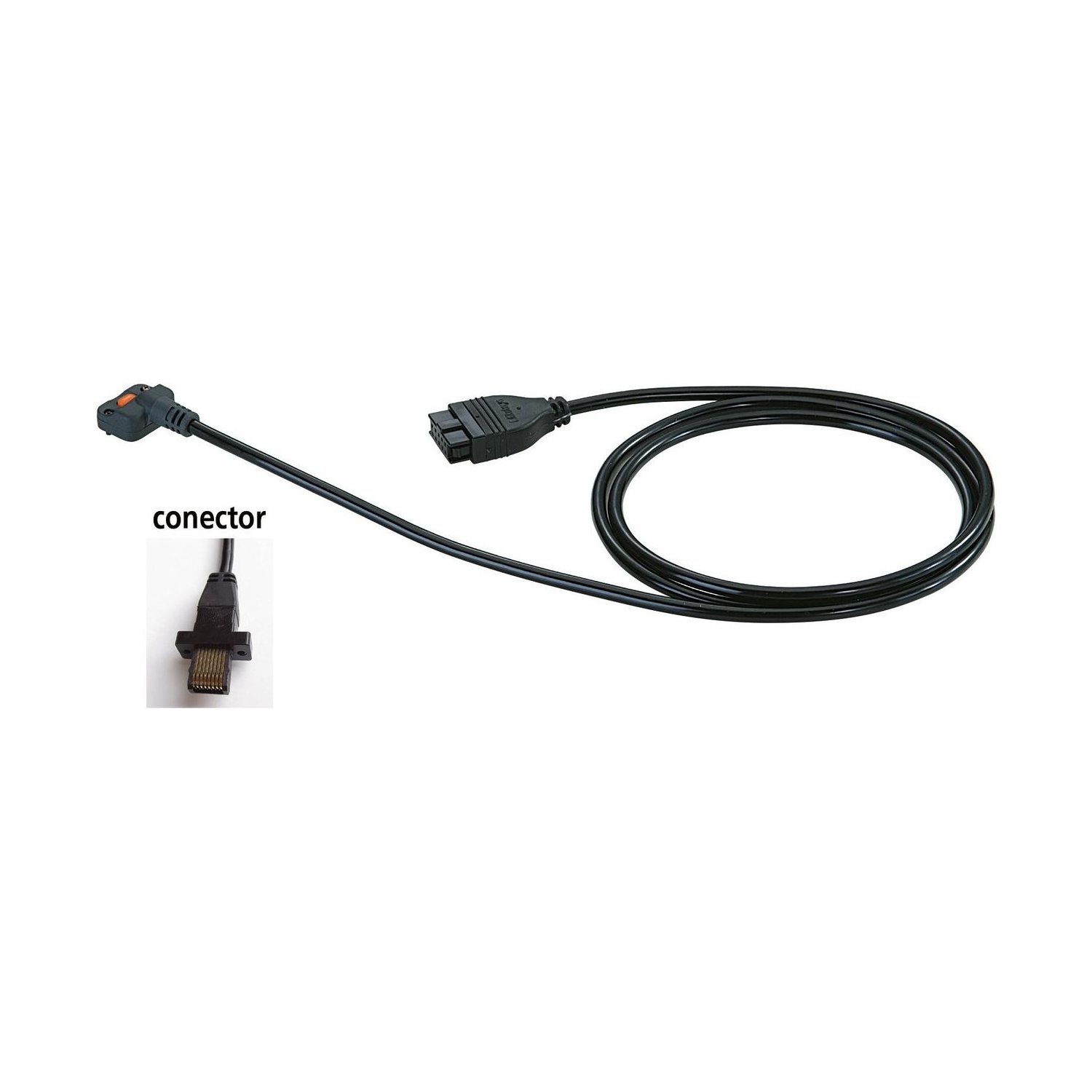

21EAA194Cable de comunicación recto resistente al agua DATA · 1 mVer producto

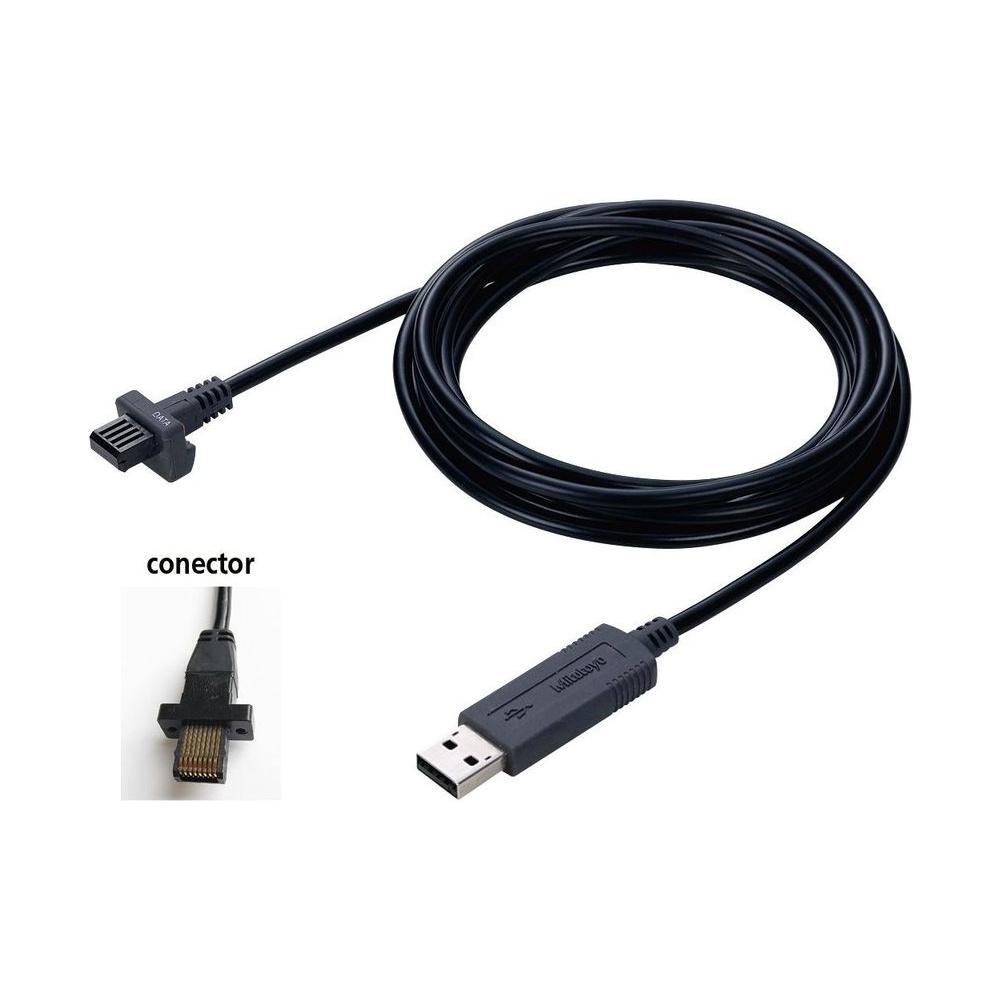

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 2

Cable resistente al agua + Input Tool USB · 2 m

Lo que necesita: 21EAA190 + 06AFM380G — Mayor distancia hasta la computadora

La misma conexión de la opción de 1 m, con el doble de alcance. Útil cuando el dispositivo de medición queda alejado de la mesa, situación habitual en un puesto de inspección dentro de la máquina.

21EAA190Cable de comunicación recto resistente al agua DATA · 2 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 3

Inalámbrico, por radiofrecuencia

Lo que necesita: 02AZD790G + 02AZD730H — Puesto sin computadora al lado

El cable tipo G conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor conectado a la PC. El modelo con LED confirma cada envío visualmente; cuando el ambiente es ruidoso o el operario no mira el transmisor, la alternativa es el de zumbador.

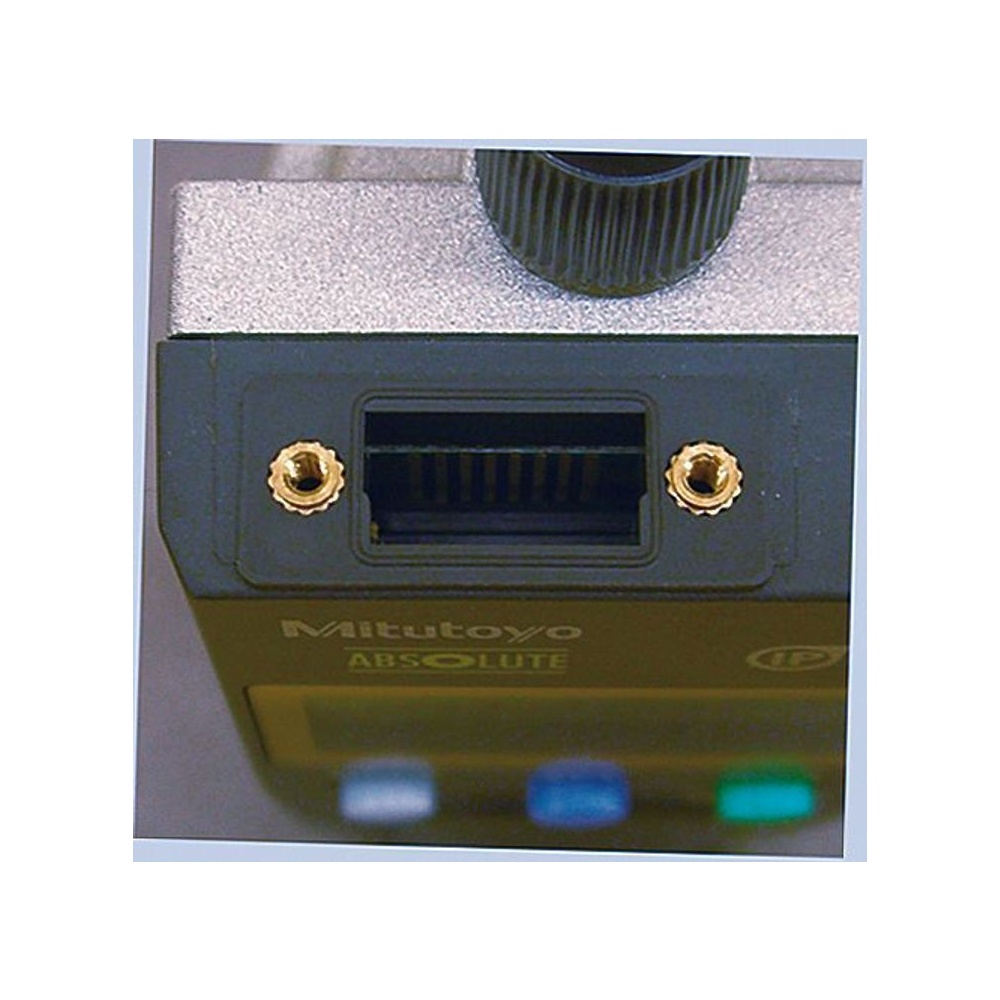

02AZD790GCable de conexión tipo G para U-WAVE · Coolant ProofVer producto

02AZD730HTransmisor inalámbrico U-WAVE-T con LEDVer producto

Opción 4

Inalámbrico, disparo por pedal

Lo que necesita: 02AZE140G + 02AZD880H — Medición con las dos manos ocupadas

El cable con entrada de pedal permite disparar la lectura con el pie, sin soltar la pieza ni el instrumento. En medición multipunto, donde el operario posiciona la pieza en cada lectura, es lo que mantiene el ritmo sin error de posicionamiento.

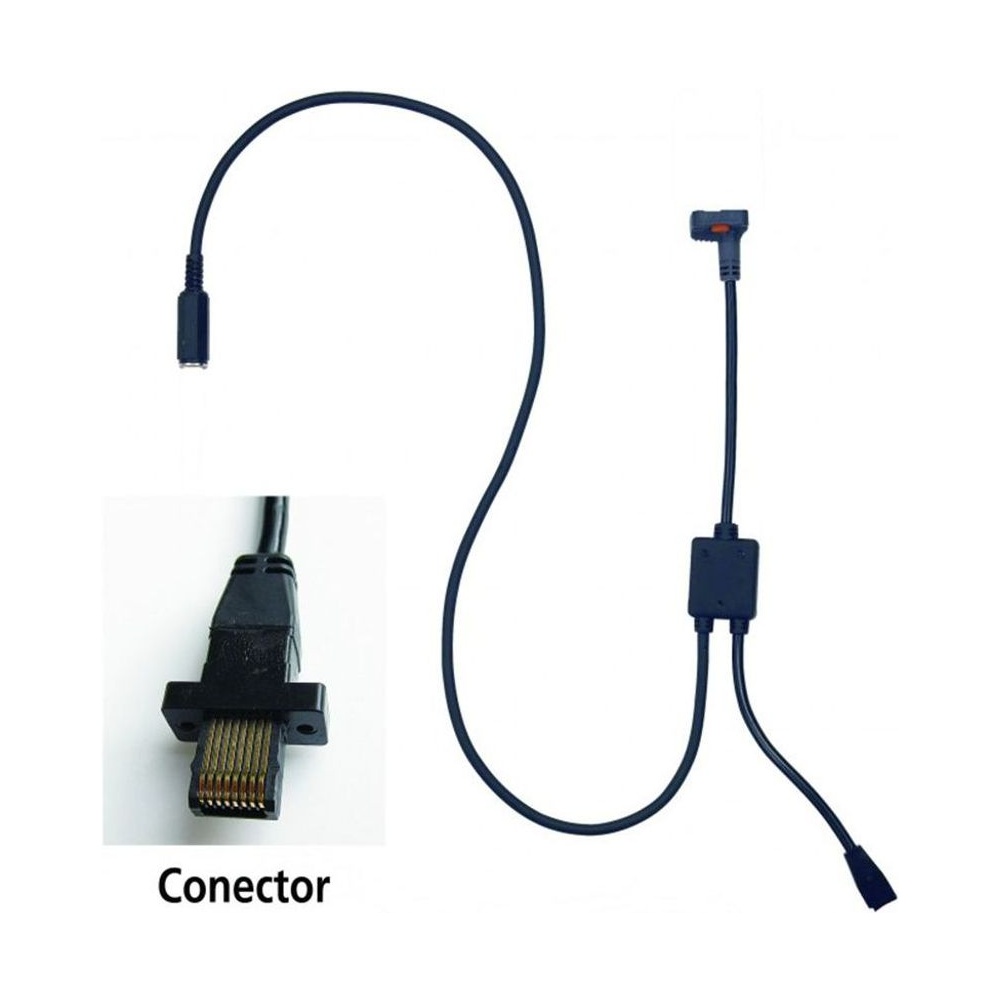

02AZE140GCable de conexión con entrada de pedal tipo G para U-WAVEVer producto

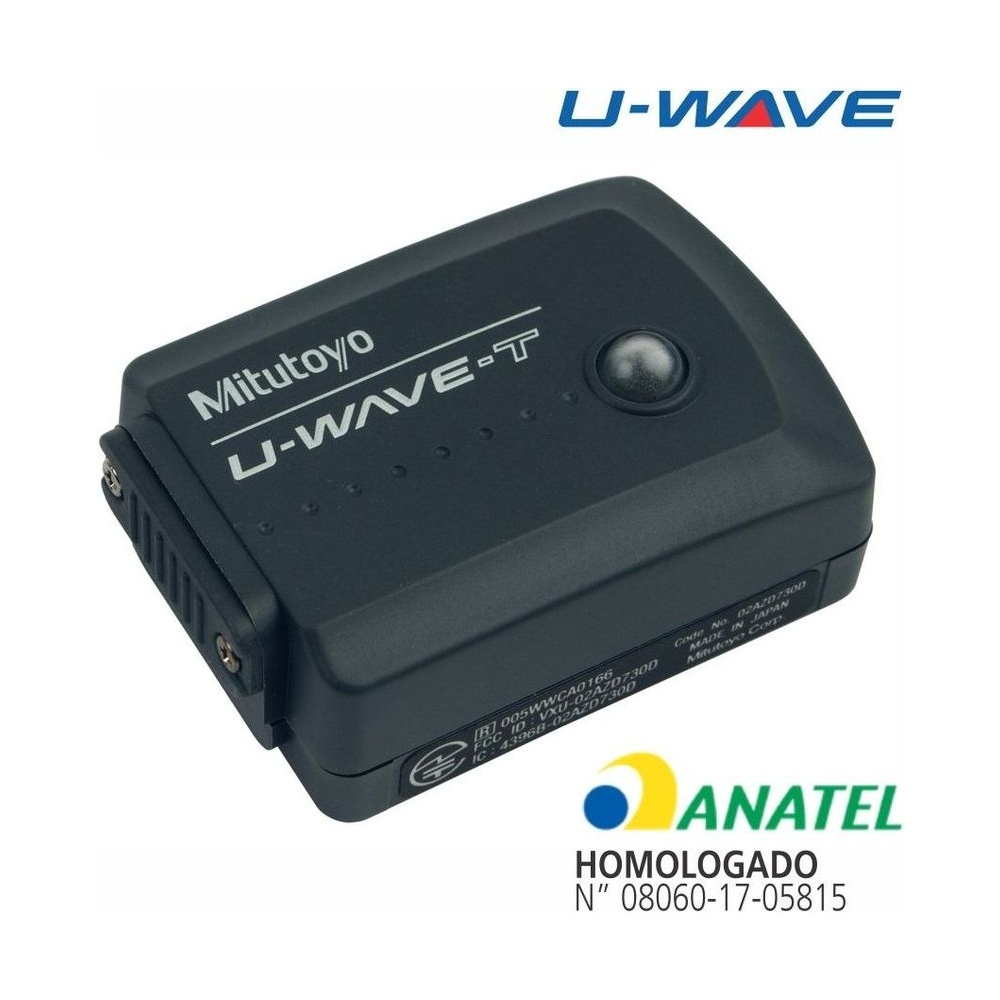

02AZD880HTransmisor inalámbrico U-WAVE-T con zumbadorVer producto

Todos los códigos anteriores se venden en esta tienda. El conector de este reloj es el Digimatic tipo G: un cable de otro tipo no encaja.

Variantes de la serie

Modelos ID-N e ID-B disponibles en la tienda

Código	Tipo	Rango de medición	Resolución
543-570	ID-N	12,7 mm	0,01 mm
543-571 (este)	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580	ID-B	5,0 mm	0,01 mm
543-585	ID-B	5,0 mm	0,01 / 0,001 mm

Artículos incluidos

Reloj comparador digital 543-571
Pila SR44 (938882), para la puesta en marcha
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas y Respuestas

¿El 543-571 mide en las dos unidades a la vez?

Alterna entre ellas en pantalla. La lectura aparece en pulgadas o en milímetros según la elección, con resolución de .0005" o 0,01 mm, y la conversión la hace el propio instrumento.

¿Cuál es la diferencia entre el 543-571 y el 543-570?

Solo la unidad. El 543-570 es métrico, con resolución de 0,01 mm y error máximo permisible de 0,02 mm; el 543-571 agrega la lectura en pulgadas, con .0005" de resolución y .001" de error. Rango, protección IP66, cuerpo de 35 mm y fuerza de medición son iguales.

¿Cuál es la diferencia entre el 543-571 y el 543-576?

La resolución. El 543-571 lee siempre en .0005" / 0,01 mm; el 543-576 permite pasar a la lectura fina, con error máximo permisible de .00012". Ambos son pulgada/métrico y tienen el mismo rango de 12,7 mm.

¿El 543-571 sirve para pieza medida en fracción de pulgada?

La lectura es decimal, no en fracción. Muestra .0005" por dígito, que es el formato usado en plano técnico en pulgada decimal. La conversión a fracción, si el plano la exige, se sigue haciendo fuera del instrumento.

¿Cómo conecto el 543-571 a la computadora?

Por la salida Digimatic con conector tipo G, en los cuatro caminos de la pestaña Transmisión de datos. El cable resistente al agua es el que preserva el sellado en la conexión.

¿Cuánto dura la pila del 543-571?

Cerca de 7.000 horas de uso continuo con una pila SR44, igual que toda la línea ID-N/B.

¿Qué no cubre el IP66 del 543-571?

La inmersión. El segundo 6 cubre chorro de agua en cualquier dirección, que es salpicadura y lavado, no el instrumento sumergido. Para uso sumergido la especificación necesaria sería otra.
