Name: Bloques Patrón en Acero con 32 piezas - 516-968-10
Brand: Mitutoyo
SKU: 516-968-10

SKU: 516-968-10

Cantidad

Sobre el producto

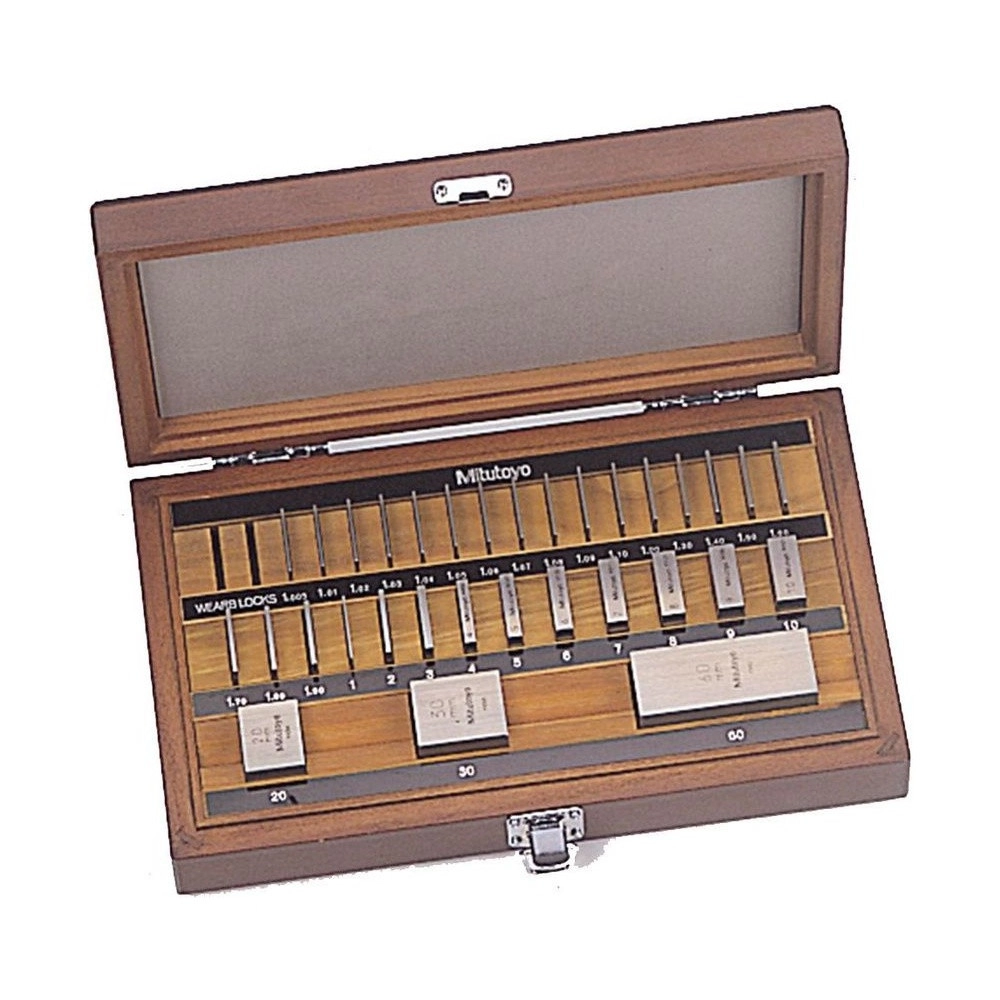

El Juego de Bloques Patrón Mitutoyo 516-968-10 es el juego compacto de 32 bloques de acero, grado 2, el grado que el catálogo indica para uso en taller: montar herramientas y cortadores, fabricar calibres, calibrar instrumentos e inspeccionar piezas.

Los bloques son 1,005 mm; 1,01 a 1,09 y 1,1 a 1,9 mm; 1 a 9 mm; 10, 20 y 30 mm; y uno de 60 mm. Es el juego de base 1 mm más pequeño de la tienda, junto a los de 47, 87 y 112 piezas.

El sufijo -10 trae certificado de inspección. Para inspección de calibres o calibración, el catálogo indica los grados 0 y 1, como en los juegos 516-938-10, 516-946-10 y 516-958-10.

32 bloques de acero · grado 2
Base de 1 mm · hasta 60 mm
Uso en taller
Certificado de inspección

Diferenciales

Aspectos destacados del producto

Lo que distingue al 516-968-10 entre los bloques patrón Mitutoyo.

Indicado para taller.

Juego compacto.

Con bloque de 60 mm.

Bloques de 1,01 a 1,09 mm.

Aleación de alto carbono y cromo.

De inspección, sufijo -10.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 516-968-10.

32 Bloques

De 1 a 60 mm.
2 Grado

JIS B 7506 / ISO 3650.
Acero Material

Aleación de alto carbono y cromo.
60 mm Bloque mayor

Más 10, 20 y 30 mm.
±0,45 µm Tolerancia hasta 10 mm

Variación 0,30 µm.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 516-968-10 es la elección correcta.

Desafío Preparación de máquina

Montar herramienta y cortador pide una referencia rápida en el banco.

Solución

El 516-968-10 es grado 2, el indicado por el catálogo para esa tarea.

Desafío Juego demasiado grande para la rutina

Un juego de 112 piezas es más de lo que el taller usa.

Solución

El 516-968-10 tiene 32 bloques, con composición de 1 a 60 mm.

Desafío Ajuste fino de 0,01 mm

Sin bloques finos, la composición se detiene en el milímetro.

Solución

Los bloques de 1,01 a 1,09 mm del 516-968-10 dan paso de 0,01 mm.

Desafío Pieza de más de 30 mm

Sumar bloques pequeños aumenta el error acumulado.

Solución

El 516-968-10 tiene un bloque de 60 mm.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 516
Modelo: Bloques estándar rectangulares
Marca: Mitutoyo
Tipo: Acero
Notas y observaciones: Grado 2 (ISO/JIS). 32 bloques de acero: 1,005; 1,01 a 1,09; 1,1 a 1,9; 1 a 9; 10, 20 y 30; 60 mm. Con certificado de inspección.

Detalles técnicos

Código: 516-968-10 (sufijo -10: norma ISO/JIS, con certificado de inspección)
Piezas: 32
Material: Acero (aleación de alto carbono y cromo)
Grado: 2 (JIS B 7506-2004 / ISO 3650:1998)
Composición: 1,005 mm (1); 1,01 a 1,09 mm, paso 0,01 (9); 1,1 a 1,9 mm, paso 0,1 (9); 1 a 9 mm, paso 1 (9); 10 a 30 mm, paso 10 (3); 60 mm (1)
Tolerancia grado 2, 0,5 a 10 mm: ±0,45 µm; variación 0,30 µm
Tolerancia grado 2, 10 a 25 mm: ±0,60 µm; variación 0,30 µm
Tolerancia grado 2, 25 a 50 mm: ±0,80 µm; variación 0,30 µm
Tolerancia grado 2, 50 a 75 mm: ±1,00 µm; variación 0,35 µm
Certificado: Certificado de inspección

Funciones

Cómo usar el 516-968-10

Armar la composición

Use el menor número de bloques y empiece por el último dígito significativo.

Preparar la máquina

Referencia para montar herramientas y cortadores.

Alternar los bloques

Hay varias combinaciones para la misma longitud.

Variantes de la serie

Bloques patrón de la serie 516 disponibles en la tienda

Código	Piezas	Material	Clase
516-938-10	112	Acero	0
516-338-10	112	Cerámica	0
516-337-60	112	Cerámica	K
516-946-10	87	Acero	0
516-945-60	87	Acero	K
516-958-10	47	Acero	0
516-968-10 (este)	32	Acero	2
516-803-10	2	Metal duro	0
516-830-10	2	Cerámica	0
516-832-10	2	Cerámica	0
516-106-10	10	Acero	0
516-156-10	10	Cerámica	0
516-378-10	10	Cerámica	0
516-607	1	Soporte	No aplica
516-601	22	Accesorios	No aplica
516-650E	8	Kit de mantenimiento	No aplica

Artículos incluidos

32 bloques patrón de acero, grado 2
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el grado 2 del 516-968-10?

Según el catálogo, para uso en taller: montar herramientas y cortadores y, junto con el grado 1, fabricar calibres, calibrar instrumentos e inspeccionar piezas.

¿Cuántos bloques tiene el 516-968-10?

32 bloques de acero: 1,005; 1,01 a 1,09; 1,1 a 1,9; 1 a 9; 10, 20 y 30; y 60 mm.

¿Cuál es la tolerancia del 516-968-10?

Para bloques de hasta 10 mm, desviación límite de ±0,45 µm y variación de 0,30 µm; de 50 a 75 mm, ±1,00 µm y 0,35 µm.

¿El 516-968-10 tiene certificado?

Sí, certificado de inspección (sufijo -10).

¿El 516-968-10 sirve para inspección de calibres?

Para eso el catálogo indica los grados 0 o 1, y el 516-968-10 es grado 2. En la tienda, los juegos grado 0 son el 516-938-10, el 516-946-10 y el 516-958-10.
