Name: Juego de Bloques Patrón en Cerámica con 10 piezas - 516-156-10
Brand: Mitutoyo
SKU: 516-156-10

SKU: 516-156-10

Cantidad

Sobre el producto

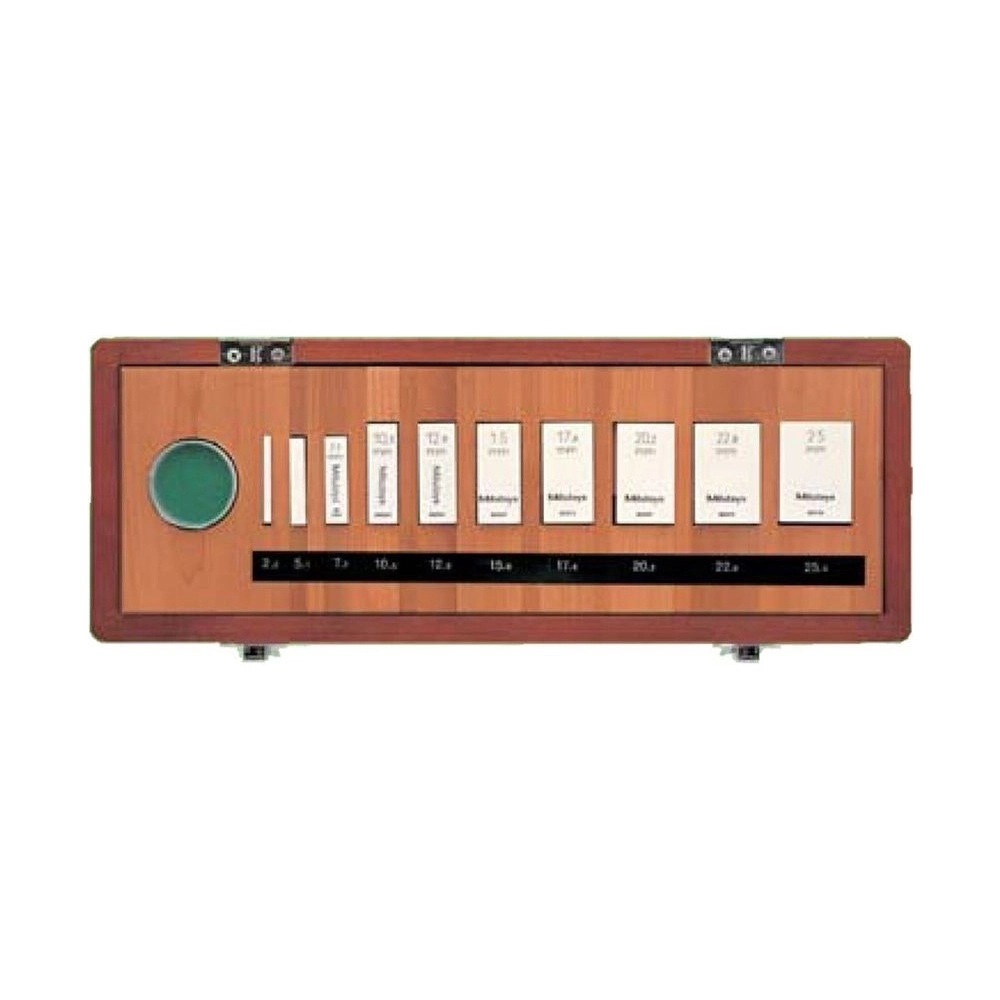

El Juego de Bloques Patrón para Micrómetros Mitutoyo 516-156-10 es la versión en cerámica del juego de acero 516-106-10: 10 bloques rectangulares de cerámica de circonia, clase 0, y un paralelo óptico de 12 mm, para inspeccionar micrómetros.

Las medidas no son redondas a propósito. Los bloques de 2,5; 5,1; 7,7; 10,3; 12,9; 15; 17,6; 20,2; 22,8; 25 mm llevan el husillo a puntos distintos de la rotación a lo largo de la carrera de 0 a 25 mm, y el catálogo indica el juego para revisar el error máximo permitido del micrómetro. El paralelo óptico muestra la planitud y el paralelismo de las caras de medición.

Según el catálogo, la cerámica resiste 10 veces más a la abrasión que el acero, no se oxida, no es magnética y no cambia de dimensión con los años. El soporte Micro Checker 516-607, que se vende aparte, sujeta la pila de bloques en la posición de inspección. Incluye certificado de inspección.

10 bloques de cerámica · clase 0
Micrómetro de 0 a 25 mm · bloques de 2,5 a 25 mm
Paralelo óptico de 12 mm · incluido
Versión en cerámica del 516-106-10

Diferenciales

Aspectos destacados del producto

Lo que distingue al 516-156-10 entre los bloques patrón Mitutoyo.

No se oxida ni se magnetiza.

Bloques de 2,5 a 25 mm, fuera del paso redondo.

De 12 mm, incluido.

Norma ISO/JIS.

A la abrasión, frente al acero.

Opcional, sujeta la pila.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 516-156-10.

10 Bloques

2,5; 5,1; 7,7; 10,3; 12,9; 15; 17,6; 20,2; 22,8; 25 mm.
Cerámica Material

Circonia.
0 Clase

ISO/JIS.
12 mm Paralelo óptico

Incluido.
0 a 25 mm Carrera atendida

Micrómetro de exteriores.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 516-156-10 es la elección correcta.

Desafío Banco con humedad o aceite

El bloque de acero exige cuidado contra el óxido en cada uso.

Solución

Los bloques del 516-156-10 son de cerámica y no se oxidan.

Desafío Revisar el micrómetro en varios puntos

Un solo bloque no revela el error a lo largo del husillo.

Solución

Las 10 medidas del 516-156-10 recorren la rotación del husillo de 0 a 25 mm.

Desafío Caras de medición gastadas

Una cara fuera de planitud falsea toda la lectura.

Solución

El paralelo óptico del 516-156-10 muestra la planitud y el paralelismo de las caras.

Desafío Ambiente con limaduras

Un bloque magnetizado junta partículas metálicas.

Solución

La cerámica del 516-156-10 no es magnética.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 516
Modelo: Rectangular para Micrómetros
Marca: Mitutoyo
Tipo: Cerámica
Notas y observaciones: Grado 0 (ISO/JIS). 10 bloques de 2,5 · 5,1 · 7,7 · 10,3 · 12,9 · 15 · 17,6 · 20,2 · 22,8 · 25 mm y paralelo óptico de 12 mm. Con certificado de inspección.

Detalles técnicos

Código: 516-156-10 (sufijo -10: norma ISO/JIS, con certificado de inspección)
Bloques: 10, de cerámica: 2,5; 5,1; 7,7; 10,3; 12,9; 15; 17,6; 20,2; 22,8; 25 mm
Paralelo óptico: Espesor de 12 mm
Clase: 0
Material: Cerámica de circonia: el catálogo indica 10 veces más resistencia a la abrasión que el acero, sin óxido, sin magnetismo y sin cambio de dimensión con los años
Hermano de acero: 516-106-10, mismos bloques

Funciones

Cómo usar el 516-156-10

Montar en el soporte

Con el 516-607, la pila queda sujeta en la posición de inspección.

Recorrer el husillo

Las diez medidas llevan el micrómetro a puntos distintos de la rotación.

Revisar las caras

El paralelo óptico muestra la planitud y el paralelismo.

Variantes de la serie

Bloques patrón de la serie 516 disponibles en la tienda

Código	Piezas	Material	Clase
516-938-10	112	Acero	0
516-338-10	112	Cerámica	0
516-337-60	112	Cerámica	K
516-946-10	87	Acero	0
516-945-60	87	Acero	K
516-958-10	47	Acero	0
516-968-10	32	Acero	2
516-803-10	2	Metal duro	0
516-830-10	2	Cerámica	0
516-832-10	2	Cerámica	0
516-106-10	10	Acero	0
516-156-10 (este)	10	Cerámica	0
516-378-10	10	Cerámica	0
516-607	1	Soporte	No aplica
516-601	22	Accesorios	No aplica
516-650E	8	Kit de mantenimiento	No aplica

Artículos incluidos

10 bloques patrón de cerámica, clase 0
Paralelo óptico de 12 mm
Certificado de inspección

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 516-156-10 y el 516-106-10?

El material: el 516-156-10 tiene los mismos 10 bloques y el paralelo óptico de 12 mm, pero en cerámica de circonia; el 516-106-10 es de acero.

¿Qué bloques trae el 516-156-10?

2,5; 5,1; 7,7; 10,3; 12,9; 15; 17,6; 20,2; 22,8; 25 mm, todos de cerámica, clase 0, más un paralelo óptico de 12 mm.

¿Para qué micrómetro sirve el 516-156-10?

Para micrómetros con carrera de 0 a 25 mm: las medidas llevan el husillo a puntos distintos de la rotación, y el catálogo indica el juego para revisar el error máximo permitido.

¿El 516-156-10 necesita protección contra el óxido?

No. La cerámica de circonia no se oxida, a diferencia del acero.

¿El 516-156-10 viene con soporte?

No. El soporte Micro Checker 516-607 se vende aparte y sujeta la pila de bloques en la posición de inspección.

¿El 516-156-10 tiene certificado?

Sí, incluye certificado de inspección (sufijo -10, norma ISO/JIS).
