Soporte de calibrador de micrómetro - 516-607

Soporte de calibrador de micrómetro - 516-607 - Mitutoyo

Name: Soporte de calibrador de micrómetro - 516-607
Brand: Mitutoyo
SKU: 516-607

SKU: 516-607

Cantidad

Sobre el producto

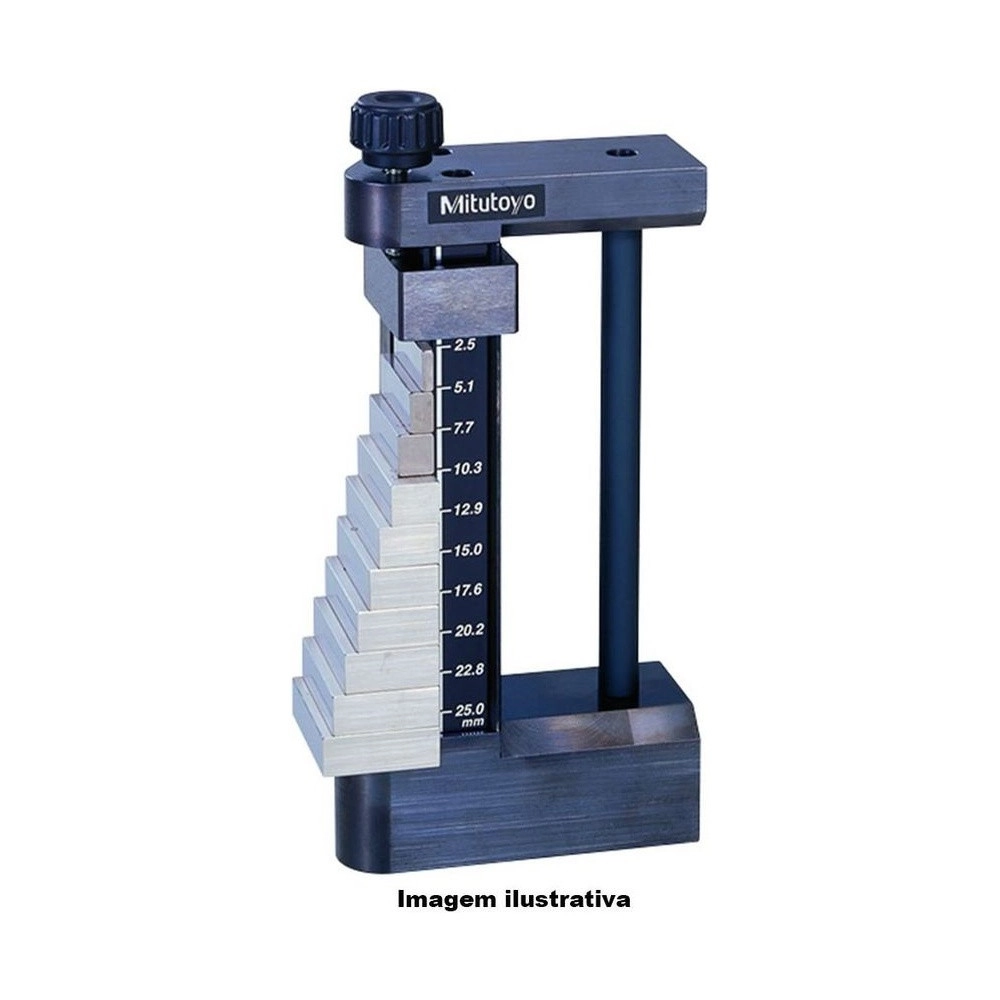

El Micro Checker Mitutoyo 516-607 es el soporte que sujeta una pila de bloques patrón para la inspección de micrómetros. Con los bloques trabados en posición, el micrómetro mide la pila sin que se desarme.

Atiende los juegos de bloques para micrómetro 516-106, 516-107 y 516-108 (acero) y 516-156, 516-157 y 516-158 (cerámica), con bloques de 2,5 · 5,1 · 7,7 · 10,3 · 12,9 · 15 · 17,6 · 20,2 · 22,8 y 25 mm.

Se vende solo, únicamente el soporte: los bloques y el paralelo óptico se compran aparte. Para juegos en pulgada, el soporte correspondiente es el 516-608.

Micro Checker · solo el soporte
Sujeta la pila de bloques para inspeccionar micrómetros
Juegos 516-106/107/108 y 516-156/157/158
Bloques de 2,5 a 25 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 516-607 entre los bloques patrón Mitutoyo.

Los bloques no se desarman.

516-106, 516-107, 516-108.

516-156, 516-157, 516-158.

Bloques compatibles.

Uso dedicado.

516-608.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 516-607.

Soporte Función

Sujeta la pila de bloques.
516-106/107/108 Juegos de acero

Para micrómetro.
516-156/157/158 Juegos de cerámica

Para micrómetro.
2,5 a 25 mm Bloques

10 medidas.
Solo el soporte Suministro

Bloques aparte.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 516-607 es la elección correcta.

Desafío Pila que se resbala

Sostener los bloques con la mano mientras se mide quita repetibilidad.

Solución

El 516-607 sujeta la pila en la posición de inspección.

Desafío Juego de micrómetro ya comprado

El juego solo no queda de pie en el banco.

Solución

El 516-607 atiende los juegos 516-106/107/108 y 516-156/157/158.

Desafío Acero o cerámica

El laboratorio puede tener juegos de los dos materiales.

Solución

El 516-607 sirve para los dos.

Desafío Juego en pulgada

Un soporte métrico no atiende un juego en pulgada.

Solución

Para pulgada, Mitutoyo indica el 516-608, y no el 516-607.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 516
Modelo: Para micrómetros
Juegos de Bloque Estándar Compatibles: 516-106, 516-107, 516-108, 516-156, 516-157, 516-158
Dimensiones de los Bloques Compatibles (mm): 2,5, 5,1, 7,7, 10,3, 12,9, 15, 17,6, 20,2, 22,8, 25
Notas y observaciones: Solo el soporte: sujeta la pila de bloques patrón para la inspección de micrómetros. Bloques y paralelo óptico se venden por separado.

Detalles técnicos

Suministro: Solo el soporte (holder only)
Juegos compatibles: 516-106, 516-107, 516-108, 516-156, 516-157, 516-158
Bloques compatibles: 2,5; 5,1; 7,7; 10,3; 12,9; 15; 17,6; 20,2; 22,8; 25 mm
Versión en pulgada: 516-608 (juegos 516-921/922/923 y 516-321/322/323)

Funciones

Cómo usar el 516-607

Armar la pila

Los bloques del juego quedan sujetos en el soporte.

Medir con el micrómetro

La pila trabada no se desarma durante la medición.

Cambiar de medida

Se cambia el bloque y se repite la lectura.

Variantes de la serie

Bloques patrón de la serie 516 disponibles en la tienda

Código	Piezas	Material	Clase
516-938-10	112	Acero	0
516-338-10	112	Cerámica	0
516-337-60	112	Cerámica	K
516-946-10	87	Acero	0
516-945-60	87	Acero	K
516-958-10	47	Acero	0
516-968-10	32	Acero	2
516-803-10	2	Metal duro	0
516-830-10	2	Cerámica	0
516-832-10	2	Cerámica	0
516-106-10	10	Acero	0
516-156-10	10	Cerámica	0
516-378-10	10	Cerámica	0
516-607 (este)	1	Soporte	No aplica
516-601	22	Accesorios	No aplica
516-650E	8	Kit de mantenimiento	No aplica
