Name: Juego de Bloques Patrón de acero con 87 piezas - 516-945-60
Brand: Mitutoyo
SKU: 516-945-60

SKU: 516-945-60

Cantidad

Sobre el producto

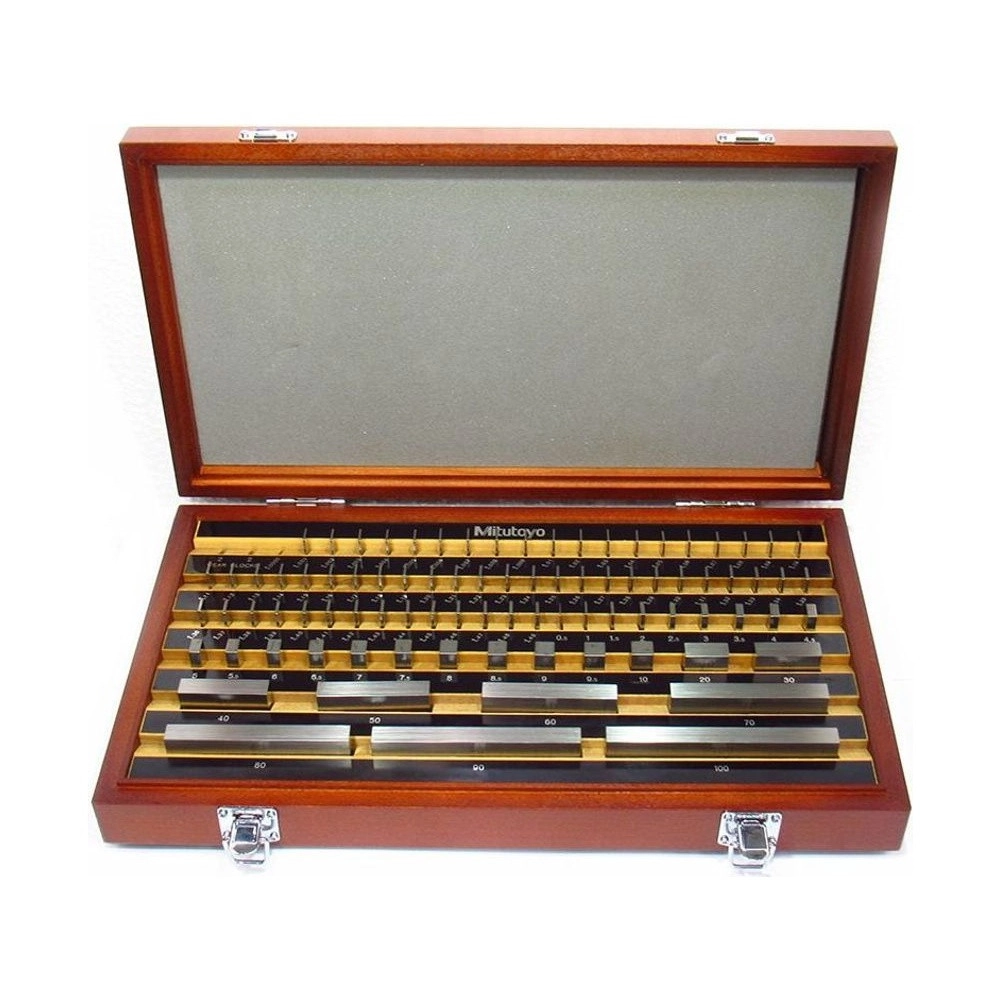

El Juego de Bloques Patrón Mitutoyo 516-945-60 tiene 87 bloques de acero, grado K, con certificado de calibración JCSS. Es la composición del juego de 87 piezas 516-946-10 en el grado de referencia.

Son nueve bloques de 1,001 a 1,009 mm, 49 de 1,01 a 1,49, 19 de 0,5 a 9,5 y diez de 10 a 100 mm, de diez en diez. El catálogo indica el grado K para uso de referencia, como verificar bloques de calibración, y, junto con el grado 0, para calibración de bloques e instrumentos.

Según el catálogo, los bloques grado K se miden por método primario, con interferómetro, y solo se fabrican bajo pedido. El sufijo -60 trae el certificado de inspección y el certificado de calibración JCSS.

87 bloques de acero · grado K
Base de 1 mm · hasta 100 mm
Certificados de inspección y JCSS
Uso de referencia · bajo pedido

Diferenciales

Aspectos destacados del producto

Lo que distingue al 516-945-60 entre los bloques patrón Mitutoyo.

Uso de referencia.

Sufijo -60.

De 0,5 a 100 mm.

Hasta 100 mm.

Grado K medido por método primario.

Como todo bloque grado K.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 516-945-60.

87 Bloques

De 0,5 a 100 mm.
K Grado

JIS B 7506 / ISO 3650.
Acero Material

Aleación de alto carbono y cromo.
Inspección y JCSS Certificados

Sufijo -60.
±0,60 µm Tolerancia hasta 100 mm

Variación 0,07 µm.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 516-945-60 es la elección correcta.

Desafío Calibrar el juego de taller

El juego grado 0 o 2 debe verificarse contra una referencia.

Solución

El 516-945-60 es grado K, indicado por el catálogo para esa verificación.

Desafío Certificado acreditado

El sistema de calidad exige calibración trazable.

Solución

El 516-945-60 sale con certificado de calibración JCSS.

Desafío Longitudes redondas hasta 100 mm

Sin bloques mayores, la composición queda larga.

Solución

El 516-945-60 tiene un bloque cada 10 mm, de 10 a 100 mm.

Desafío Mismo juego, grado superior

Quien ya usa el 516-946-10 necesita una referencia para verificarlo.

Solución

El 516-945-60 tiene la misma composición de 87 bloques, en grado K.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 516
Modelo: Bloques estándar rectangulares
Marca: Mitutoyo
Tipo: Acero
Notas y observaciones: Grado K (ISO/JIS). 87 bloques de acero: 1,001 a 1,009; 1,01 a 1,49; 0,5 a 9,5; 10 a 100 mm. Certificados de inspección y de calibración JCSS.

Detalles técnicos

Código: 516-945-60 (sufijo -60: certificado de inspección y de calibración JCSS)
Piezas: 87
Material: Acero (aleación de alto carbono y cromo)
Grado: K (JIS B 7506-2004 / ISO 3650:1998)
Composición: 1,001 a 1,009 mm, paso 0,001 (9); 1,01 a 1,49 mm, paso 0,01 (49); 0,5 a 9,5 mm, paso 0,5 (19); 10 a 100 mm, paso 10 (10)
Tolerancia grado K, 0,5 a 10 mm: ±0,20 µm; variación 0,05 µm
Tolerancia grado K, 10 a 25 mm: ±0,30 µm; variación 0,05 µm
Tolerancia grado K, 25 a 50 mm: ±0,40 µm; variación 0,06 µm
Tolerancia grado K, 50 a 75 mm: ±0,50 µm; variación 0,06 µm
Tolerancia grado K, 75 a 100 mm: ±0,60 µm; variación 0,07 µm
Certificado: Certificado de inspección y certificado de calibración JCSS (sufijo 6, solo para grado K)
Suministro: Grado K: fabricado bajo pedido (catálogo, nota 2 de la pág. 01-5)

Funciones

Cómo usar el 516-945-60

Calibrar bloques

Referencia para verificar juegos de taller y de inspección.

Armar la composición

Use el menor número de bloques y empiece por el último dígito significativo.

Alternar los bloques

Hay varias combinaciones para la misma longitud.

Variantes de la serie

Bloques patrón de la serie 516 disponibles en la tienda

Código	Piezas	Material	Clase
516-938-10	112	Acero	0
516-338-10	112	Cerámica	0
516-337-60	112	Cerámica	K
516-946-10	87	Acero	0
516-945-60 (este)	87	Acero	K
516-958-10	47	Acero	0
516-968-10	32	Acero	2
516-803-10	2	Metal duro	0
516-830-10	2	Cerámica	0
516-832-10	2	Cerámica	0
516-106-10	10	Acero	0
516-156-10	10	Cerámica	0
516-378-10	10	Cerámica	0
516-607	1	Soporte	No aplica
516-601	22	Accesorios	No aplica
516-650E	8	Kit de mantenimiento	No aplica

Artículos incluidos

87 bloques patrón de acero, grado K
Certificado de inspección
Certificado de calibración JCSS

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 516-945-60 y el 516-946-10?

El grado: el 516-945-60 es grado K, con certificado de calibración JCSS; el 516-946-10 es grado 0, con certificado de inspección. La composición de 87 bloques es la misma.

¿Cuántos bloques tiene el 516-945-60?

87 bloques de acero: 1,001 a 1,009; 1,01 a 1,49; 0,5 a 9,5; y 10 a 100 mm, de 10 en 10.

¿Qué certificados acompañan al 516-945-60?

Certificado de inspección y certificado de calibración JCSS (sufijo -60).

¿Para qué sirve el grado K del 516-945-60?

Según el catálogo, para uso de referencia (verificar bloques de calibración, investigación) y para calibración de bloques e instrumentos.

¿El 516-945-60 tiene entrega inmediata?

El catálogo informa que los bloques grado K solo se fabrican bajo pedido.
