"Reloj Comparador Dig 1"/ 25,4mm alta exactitud ID-F- 543-852"

"Reloj Comparador Dig 1"/ 25,4mm alta exactitud ID-F- 543-852" - Mitutoyo Tienda Oficial | Producto Original

"Reloj Comparador Dig 1"/ 25,4mm alta exactitud ID-F- 543-852" - Mitutoyo

Name: "Reloj Comparador Dig 1"/ 25,4mm alta exactitud ID-F- 543-852"
SKU: 543-852

SKU: 543-852

Cantidad

Sobre el producto

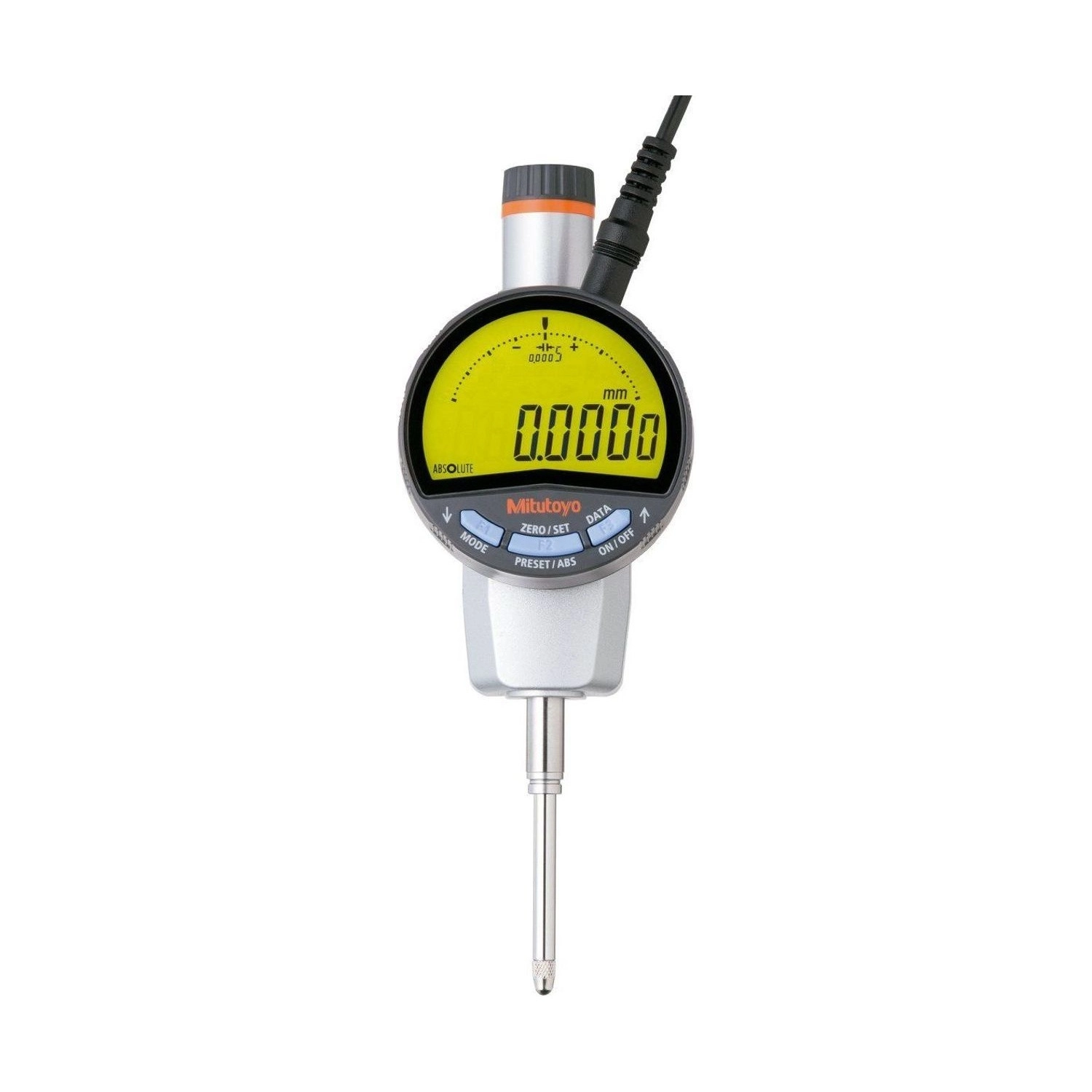

El Reloj Comparador Digital ABSOLUTE ID-F Mitutoyo 543-852 es la versión de doble unidad del recorrido de 1" / 25,4 mm: lee en pulgada y en milímetro, alternando en el propio reloj.

Es el mismo instrumento del 543-851, con la misma exactitud. El catálogo la declara en pulgada, 0,00010 pulg, que son 0,0025 mm, y esa igualdad con el hermano métrico es lo que confirma la lectura. Histéresis y repetibilidad son de 0,00008 pulg.

De la línea ID-F vienen la pantalla retroiluminada de dos colores, que hace que el juicio GO/NG aparezca como color, y el adaptador AC de 5,9 V en lugar de la pila. La fuerza de medición es de 1,8 N o menos y la masa de 240 g.

Capacidad 1" / 25,4 mm · línea ID-F
Lee en pulgada y milímetro · resolución doble
Exactitud 0,00010 pulg · 0,0025 mm
Fuerza 1,8 N o menos · 240 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-852 dentro de la línea 543 ID-F.

Las dos escalas en el mismo instrumento, alternadas en el reloj.

0,00010 pulg son 0,0025 mm: es el mismo instrumento, con las dos lecturas.

El juicio GO/NG del 543-852 aparece como color de la retroiluminación, no como número para interpretar.

El adaptador AC de 5,9 V alimenta al 543-852: nada de carga agotándose a mitad del turno.

Bidireccional: la computadora lee la medida del 543-852, configura el instrumento y lo identifica.

En 1" / 25,4 mm de recorrido, no existe error por mover el husillo demasiado rápido.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-852.

1" / 25,4 mm Capacidad

Recorrido largo, con las dos escalas.
doble Resolución

0,00002 / 0,00005 / 0,0001 / 0,0005 / 0,001 pulg en pulgada y 0,0005 / 0,001 / 0,01 mm en milímetro, seleccionables.
0,00010 pulg Exactitud

Equivale a 0,0025 mm, la misma del 543-851.
1,8 N o menos Fuerza de medición

Adecuada a pieza de pared delgada sin deformar.
240 g Masa

Para montaje en soporte o dispositivo.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-852 es la elección correcta.

Desafío Convertir unidad en la calculadora

Leer plano en pulgada y medir con instrumento métrico obliga a convertir en cada pieza, y en el recorrido de 1" / 25,4 mm la cuenta se repite muchas veces.

Solución

El 543-852 alterna la unidad en el propio reloj, y el valor sale ya en la unidad del plano.

Desafío Plano en pulgada, norma en milímetro

El proveedor manda el plano en pulgada y la norma interna exige el registro en milímetro; medir en una unidad y anotar en la otra es donde el dato se pierde.

Solución

El 543-852 muestra la misma medición en las dos unidades, sin recalcular y sin segunda lectura.

Desafío Comparar exactitud entre unidades

Un número en pulgada y otro en milímetro parecen specs distintas y traban la comparación entre modelos.

Solución

La página declara los dos: 0,00010 pulg y 0,0025 mm son el mismo valor.

Desafío Medición detenida por pila

Reloj a pila en puesto de uso continuo interrumpe la inspección cuando se acaba la carga.

Solución

El 543-852 se alimenta con adaptador AC de 5,9 V y queda conectado al tomacorriente.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-F
Fuerza de medición: 1,8N o menor
Batería: Adaptador CA (5,9 V)
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-25,4mm
Alcance (in): 0-1"
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Resolución (in): 0,0001", 0,0005", 0,001", 0,00005"
Exactitud (in): ±0,0001"
Precisión: 0,0025mm
Salida de Datos: Sí
Tecnología: Absolute
Histéresis: 0,00008"
Repetibilidad: 0,00008"

Detalles técnicos

Capacidad: 1" / 25,4 mm
Alimentación: Adaptador AC de 5,9 V, no usa pila
Pantalla: LCD de 7 dígitos, con signo y barra analógica, retroiluminación de 2 colores
Velocidad de respuesta: Ilimitada
Masa: 240 g
Tipo: ISO/JIS

Funciones

Funciones de operación del 543-852

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj.

Juicio GO/NG en color

Define límite mínimo y máximo, y la retroiluminación de la pantalla cambia de color según la pieza pase o no. El operador lee el resultado sin interpretar número.

Barra analógica

Además del número, la pantalla muestra una barra que indica la posición dentro del rango, lo que ayuda en medición de excentricidad y en ajuste.

Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo.

Digimatic S1

Protocolo bidireccional propio de Mitutoyo: además de enviar la lectura, permite que la computadora configure y controle el instrumento e identifique cuál aparato está conectado.

Conversión pulg/mm

Alterna la unidad en la propia pantalla.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos ID-F de la serie 543 disponibles en la tienda

Código	Capacidad	Exactitud	Fuerza de medición
543-855B-D	12,7 mm	0,0025 mm	1,5 N o menos
543-851	25,4 mm	0,0025 mm	1,8 N o menos
543-852 (este)	1" / 25,4 mm	0,00010 pulg	1,8 N o menos
543-853	50,8 mm	0,004 mm	2,3 N o menos
543-854	2" / 50,8 mm	0,00016 pulg	2,3 N o menos
543-857	50,8 mm	0,003 mm	2,3 N o menos
543-858	2" / 50,8 mm	0,00012 pulg	2,3 N o menos

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-F
Adaptador AC de 5,9 V
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-852 y el 543-851?

La unidad de lectura. El 543-852 lee en pulgada y milímetro; el 543-851 lee solo en milímetro. Recorrido, exactitud, fuerza y masa son los mismos: la exactitud del 852 aparece como 0,00010 pulg y la del 851 como 0,0025 mm, que son el mismo valor.

¿Cuál es la resolución más fina del 543-852 en pulgada?

Es de 0,00002 pulg. La lista completa en pulgada es 0,00002, 0,00005, 0,0001, 0,0005 y 0,001, y en milímetro 0,0005, 0,001 y 0,01. Todas son seleccionables en el reloj, y ninguna cambia la exactitud, que es de 0,00010 pulg.

¿El 543-852 sirve para medir dentro de un dispositivo?

Sirve. Con 240 g y una pulgada de recorrido, se monta en soporte o en dispositivo de control, y la salida Digimatic lleva la lectura al sistema sin que nadie anote. La fuerza de 1,8 N o menos evita deformar pieza de pared delgada.

¿Cómo alterna el 543-852 entre pulgada y milímetro?

El cambio se hace en el propio reloj, sin cable ni software. El 543-852 guarda las dos escalas: 0,00002 / 0,00005 / 0,0001 / 0,0005 / 0,001 pulg en pulgada y 0,0005 / 0,001 / 0,01 mm en milímetro, cada una con su lista de resoluciones seleccionables.

¿Cambiar de unidad cambia la exactitud del 543-852?

No. La exactitud es una sola, del instrumento: 0,00010 pulg, que son 0,0025 mm. El catálogo declara el valor en pulgada porque este es el modelo de doble unidad, y la conversión cierra con la del 543-851, que es el mismo instrumento solo en milímetro.

¿Qué significa la letra al final del código del 543-852A?

Es el estándar de enchufe y certificación del adaptador, no una diferencia de medición. El catálogo lista: A para UL/CSA y PSE, D para CEE, DC para CCC, E para BS, K para KC, y sin letra para JIS/100 V. Todos miden igual.

¿El 543-852 funciona a pila?

No. El 543-852 se alimenta con adaptador AC de 5,9 V y queda conectado al tomacorriente. Es la diferencia central respecto a la línea ID-C, que usa pila.

¿Por qué la lectura del 543-852 no repite cerca del fin de recorrido?

La repetibilidad no está garantizada en los 0,2 mm desde el punto de reposo más bajo. Al definir el origen o un preajuste, levante el husillo al menos 0,2 mm antes.
