"Reloj Comparador Dig 2"/ 50,8mm ID-F- 543-854A"

"Reloj Comparador Dig 2"/ 50,8mm ID-F- 543-854A" - Mitutoyo Tienda Oficial | Producto Original

"Reloj Comparador Dig 2"/ 50,8mm ID-F- 543-854A" - Mitutoyo

Name: "Reloj Comparador Dig 2"/ 50,8mm ID-F- 543-854A"
SKU: 543-854

SKU: 543-854

Cantidad

Sobre el producto

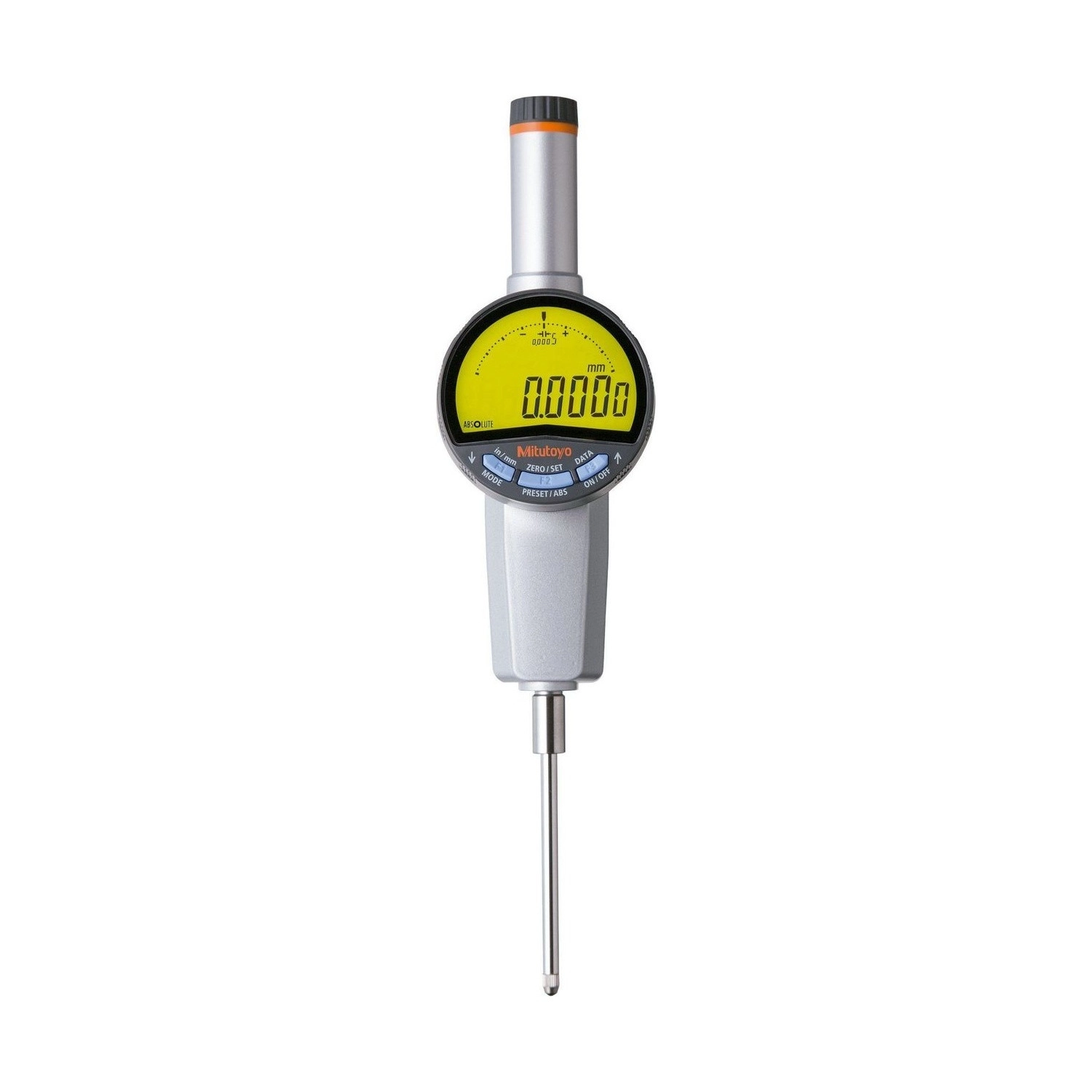

El Reloj Comparador Digital ABSOLUTE ID-F Mitutoyo 543-854 es la versión de doble unidad del recorrido de 2" / 50,8 mm, el más largo de la línea ID-F.

La exactitud declarada es de 0,00016 pulg, que son 0,004 mm, la misma del 543-853, el hermano métrico de igual recorrido. Duplicar el recorrido respecto del modelo de 1" cuesta exactitud, y el catálogo dice cuánto: 0,00010 pasa a 0,00016 pulg.

La fuerza de medición sube a 2,3 N o menos y la masa a 330 g, porque el resorte debe vencer el recorrido mayor. El resto es la línea ID-F: pantalla de dos colores, adaptador AC y Digimatic S1.

Capacidad 2" / 50,8 mm · línea ID-F
Lee en pulgada y milímetro · resolución doble
Exactitud 0,00016 pulg · 0,004 mm
Fuerza 2,3 N o menos · 330 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-854 dentro de la línea 543 ID-F.

2" / 50,8 mm, con las dos escalas de lectura.

0,00016 pulg, que son 0,004 mm: lo mismo del 543-853.

El juicio GO/NG del 543-854 aparece como color de la retroiluminación, no como número para interpretar.

El adaptador AC de 5,9 V alimenta al 543-854: nada de carga agotándose a mitad del turno.

Bidireccional: la computadora lee la medida del 543-854, configura el instrumento y lo identifica.

En 2" / 50,8 mm de recorrido, no existe error por mover el husillo demasiado rápido.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-854.

2" / 50,8 mm Capacidad

El recorrido más largo de los ID-F vendidos aquí.
doble Resolución

0,00002 / 0,00005 / 0,0001 / 0,0005 / 0,001 pulg en pulgada y 0,0005 / 0,001 / 0,01 mm en milímetro, seleccionables.
0,00016 pulg Exactitud

Equivale a 0,004 mm. El recorrido mayor admite más desviación.
2,3 N o menos Fuerza de medición

Mayor que la del modelo de 1": recorrido largo pide resorte más firme.
330 g Masa

Pide soporte firme; no es instrumento de mano.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-854 es la elección correcta.

Desafío Convertir unidad en la calculadora

Leer plano en pulgada y medir con instrumento métrico obliga a convertir en cada pieza, y en el recorrido de 2" / 50,8 mm la cuenta se repite muchas veces.

Solución

El 543-854 alterna la unidad en el propio reloj, y el valor sale ya en la unidad del plano.

Desafío Recorrido largo con lectura en pulgada

Pocos relojes pasan de dos pulgadas de recorrido manteniendo lectura en pulgada; improvisar con bloque patrón suma error en cada cambio de referencia.

Solución

El 543-854 recorre las dos pulgadas en un solo montaje, leyendo directo en la unidad del plano.

Desafío Recorrido insuficiente para la pieza

Por encima de 25,4 mm el modelo de 1" no alcanza, y cambiar la referencia a mitad de la medición suma error.

Solución

Los 50,8 mm del 543-854 cubren el rango en un solo montaje.

Desafío Esperar la exactitud del recorrido corto

Comparar el modelo de 2" con el de 1" por la exactitud lleva a rechazar pieza buena.

Solución

La página lo declara: 0,00016 pulg aquí, contra 0,00010 pulg en el 543-852.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-F
Fuerza de medición: 2,3N o menor
Batería: Adaptador CA (5,9 V)
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-50,8mm
Alcance (in): 0-2"
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Resolución (in): 0,0001", 0,0005", 0,001", 0,00005"
Exactitud (in): ±0,00016"
Precisión: 0,004mm
Salida de Datos: Sí
Tecnología: Absolute
Histéresis: 0,00008"
Repetibilidad: 0,00008"

Detalles técnicos

Capacidad: 2" / 50,8 mm
Alimentación: Adaptador AC de 5,9 V, no usa pila
Pantalla: LCD de 7 dígitos, con signo y barra analógica, retroiluminación de 2 colores
Velocidad de respuesta: Ilimitada
Masa: 330 g
Tipo: ISO/JIS

Funciones

Funciones de operación del 543-854

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj.

Juicio GO/NG en color

Define límite mínimo y máximo, y la retroiluminación de la pantalla cambia de color según la pieza pase o no. El operador lee el resultado sin interpretar número.

Barra analógica

Además del número, la pantalla muestra una barra que indica la posición dentro del rango, lo que ayuda en medición de excentricidad y en ajuste.

Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo.

Digimatic S1

Protocolo bidireccional propio de Mitutoyo: además de enviar la lectura, permite que la computadora configure y controle el instrumento e identifique cuál aparato está conectado.

Conversión pulg/mm

Alterna la unidad en la propia pantalla.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos ID-F de la serie 543 disponibles en la tienda

Código	Capacidad	Exactitud	Fuerza de medición
543-855B-D	12,7 mm	0,0025 mm	1,5 N o menos
543-851	25,4 mm	0,0025 mm	1,8 N o menos
543-852	1" / 25,4 mm	0,00010 pulg	1,8 N o menos
543-853	50,8 mm	0,004 mm	2,3 N o menos
543-854 (este)	2" / 50,8 mm	0,00016 pulg	2,3 N o menos
543-857	50,8 mm	0,003 mm	2,3 N o menos
543-858	2" / 50,8 mm	0,00012 pulg	2,3 N o menos

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-F
Adaptador AC de 5,9 V
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-854 y el 543-858?

Solo la exactitud. Los dos tienen 2" / 50,8 mm y leen en las dos unidades; el 543-854 es de 0,00016 pulg (0,004 mm) y el 543-858 es de 0,00012 pulg (0,003 mm). Si la tolerancia de la pieza es ajustada, el modelo es el 858.

¿La exactitud del 543-854 vale en todo el recorrido?

Vale. Los 0,00016 pulg son el error máximo permitido en el rango total, y no solo en un tramo. La histéresis y la repetibilidad son de 0,00008 pulg, la mitad de ese valor.

¿El 543-854 puede quedar encendido todo el día?

Puede, y para eso fue hecha la línea: la alimentación es por adaptador AC de 5,9 V, sin pila que se descargue. En puesto de medición continua, eso elimina la parada por cambio.

¿Cómo alterna el 543-854 entre pulgada y milímetro?

El cambio se hace en el propio reloj, sin cable ni software. El 543-854 guarda las dos escalas: 0,00002 / 0,00005 / 0,0001 / 0,0005 / 0,001 pulg en pulgada y 0,0005 / 0,001 / 0,01 mm en milímetro, cada una con su lista de resoluciones seleccionables.

¿Cambiar de unidad cambia la exactitud del 543-854?

No. La exactitud es una sola, del instrumento: 0,00016 pulg, que son 0,004 mm. El catálogo declara el valor en pulgada porque este es el modelo de doble unidad, y la conversión cierra con la del 543-853, que es el mismo instrumento solo en milímetro.

¿Qué significa la letra al final del código del 543-854A?

Es el estándar de enchufe y certificación del adaptador, no una diferencia de medición. El catálogo lista: A para UL/CSA y PSE, D para CEE, DC para CCC, E para BS, K para KC, y sin letra para JIS/100 V. Todos miden igual.

¿El 543-854 funciona a pila?

No. El 543-854 se alimenta con adaptador AC de 5,9 V y queda conectado al tomacorriente. Es la diferencia central respecto a la línea ID-C, que usa pila.

¿Por qué la lectura del 543-854 no repite cerca del fin de recorrido?

La repetibilidad no está garantizada en los 0,2 mm desde el punto de reposo más bajo. Al definir el origen o un preajuste, levante el husillo al menos 0,2 mm antes.
