Name: Reloj Comparador Dig 50,8mm/ 0,0005mm ID-F- 543-853A
SKU: 543-853

SKU: 543-853

Cantidad

Sobre el producto

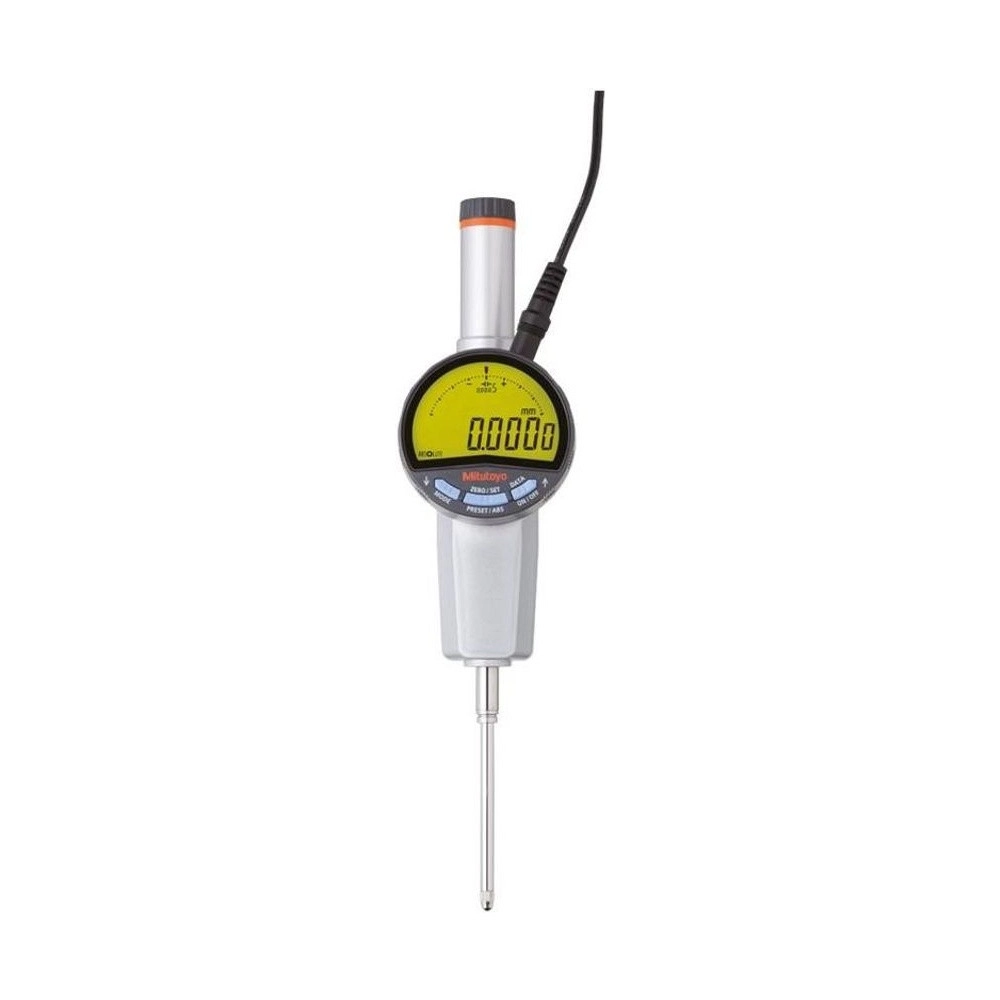

El Reloj Comparador Digital ABSOLUTE ID-F Mitutoyo 543-853 es el modelo de 50,8 mm de la línea de pantalla retroiluminada de la serie 543, el mayor recorrido de la familia ID-F.

Como en toda la línea, el error máximo crece con el recorrido: la exactitud es de 0,004 mm, frente a 0,0025 mm de los modelos de 12,7 y 25,4 mm. Quien necesita el mismo recorrido con menor error lo encuentra en el 543-857, que queda en 0,003 mm.

El display tiene 7 dígitos, barra analógica y retroiluminación de dos colores, la alimentación es por adaptador AC de 5,9 V y la respuesta es ilimitada. La fuerza de medición es de 2,3 N o menos y la masa de 330 g, la mayor de la familia.

Capacidad 50,8 mm · el mayor recorrido de la línea ID-F
Exactitud 0,004 mm · histéresis y repetibilidad 0,002 mm
Pantalla retroiluminada de 2 colores · respuesta ilimitada
Adaptador AC · fuerza 2,3 N o menos · 330 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-853 dentro de la línea 543 ID-F.

El mayor de la línea ID-F.

El 543-857, del mismo recorrido, queda en 0,003 mm.

GO/NG aparece como color.

Sigue el desplazamiento rápido del husillo.

La mayor de la familia; pide soporte firme.

Bidireccional, para lectura y control.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-853.

50,8 mm CAPACIDAD

El mayor recorrido de la línea ID-F, para un rango de altura que los modelos de 12,7 y 25,4 mm no cubren.
0,004 mm EXACTITUD

Sube respecto a los 0,0025 mm de los recorridos menores. En el mismo recorrido, el 543-857 entrega 0,003 mm.
7 dígitos, 2 colores, barra analógica PANTALLA

La pantalla cambia de color en el juicio GO/NG y la barra muestra la posición dentro del rango.
Adaptador AC de 5,9 V ALIMENTACIÓN

Sin pila, y por eso depende de un punto de energía en la mesa.
2,3 N o menos, 330 g FUERZA Y MASA

Las mayores de la familia. El soporte debe estar dimensionado, porque un vástago fino flexiona y la flexión entra en la medición.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-853 es la elección correcta.

Desafío Rango de altura mayor que 25,4 mm

Por encima de ese recorrido, medir exige reposicionar el soporte en cada rango.

Solución

El 543-853 cubre 50,8 mm en un solo recorrido.

Desafío Elegir el recorrido sin mirar el error máximo

Cambiar de modelo solo por la capacidad esconde que el error máximo subió junto con el recorrido.

Solución

La página del 543-853 trae la exactitud de 0,004 mm junto al recorrido, y señala el 543-857 para quien necesita 0,003 mm.

Desafío Verificación de lote leyendo número

Comparar valor con límite pieza a pieza cansa y abre espacio al error.

Solución

El juicio GO/NG del 543-853 cambia el color de la pantalla.

Desafío Soporte que flexiona bajo el instrumento

Un comparador pesado en vástago fino desplaza el conjunto, y el desplazamiento se lee como pieza.

Solución

El 543-853 pesa 330 g, dato que está en la página para elegir el soporte junto.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-F
Fuerza de medición: 2,3N o menor
Batería: Adaptador CA (5,9 V)
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-50,8mm
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Exactitud (mm): ±0,003mm
Precisión: 0,004mm
Salida de Datos: Sí
Tecnología: Absolute
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Capacidad: 50,8 mm
Alimentación: Adaptador AC de 5,9 V, no usa pila
Pantalla: LCD de 7 dígitos, con signo y barra analógica, retroiluminación de 2 colores
Velocidad de respuesta: Ilimitada
Masa: 330 g

Funciones

Funciones de operación del 543-853

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj.

Juicio GO/NG en color

Define límite mínimo y máximo, y la retroiluminación de la pantalla cambia de color según la pieza pase o no. El operador lee el resultado sin interpretar número.

Barra analógica

Además del número, la pantalla muestra una barra que indica la posición dentro del rango, lo que ayuda en medición de excentricidad y en ajuste.

Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo.

Digimatic S1

Protocolo bidireccional propio de Mitutoyo: además de enviar la lectura, permite que la computadora configure y controle el instrumento e identifique cuál aparato está conectado.

Conversión pulg/mm

Alterna la unidad en la propia pantalla.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos ID-F de la serie 543 disponibles en la tienda

Código	Capacidad	Exactitud	Fuerza de medición
543-855B-D	12,7 mm	0,0025 mm	1,5 N o menos
543-851	25,4 mm	0,0025 mm	1,8 N o menos
543-852	1" / 25,4 mm	0,00010 pulg	1,8 N o menos
543-853 (este)	50,8 mm	0,004 mm	2,3 N o menos
543-854	2" / 50,8 mm	0,00016 pulg	2,3 N o menos
543-857	50,8 mm	0,003 mm	2,3 N o menos
543-858	2" / 50,8 mm	0,00012 pulg	2,3 N o menos

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-F
Adaptador AC de 5,9 V
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-853 y el 543-857?

Solo la exactitud. Los dos miden 50,8 mm con la misma resolución, fuerza y masa; el 543-853 tiene error máximo de 0,004 mm y el 543-857 de 0,003 mm.

¿Por qué la exactitud del 543-853 es mayor que la del 543-851?

Porque el error máximo permitido crece con el recorrido. El 543-851 mide 25,4 mm con 0,0025 mm; el 543-853 mide el doble y queda en 0,004 mm.

¿Qué significa la letra al final del código del 543-853A?

Es el estándar de enchufe y certificación del adaptador, no una diferencia de medición. El catálogo lista: A para UL/CSA y PSE, D para CEE, DC para CCC, E para BS, K para KC, y sin letra para JIS/100 V. Todos miden igual.

¿El 543-853 funciona a pila?

No. El 543-853 se alimenta con adaptador AC de 5,9 V y queda conectado al tomacorriente. Es la diferencia central respecto a la línea ID-C, que usa pila.

¿Por qué la lectura del 543-853 no repite cerca del fin de recorrido?

La repetibilidad no está garantizada en los 0,2 mm desde el punto de reposo más bajo. Al definir el origen o un preajuste, levante el husillo al menos 0,2 mm antes.
