Reloj Comparador Dig 25,4mm/ 0,0005mm alta exactitud ID-F- 543-851A

Reloj Comparador Dig 25,4mm/ 0,0005mm alta exactitud ID-F- 543-851A - Mitutoyo Tienda Oficial | Producto Original

Reloj Comparador Dig 25,4mm/ 0,0005mm alta exactitud ID-F- 543-851A - Mitutoyo

Name: Reloj Comparador Dig 25,4mm/ 0,0005mm alta exactitud ID-F- 543-851A
SKU: 543-851

SKU: 543-851

Cantidad

Sobre el producto

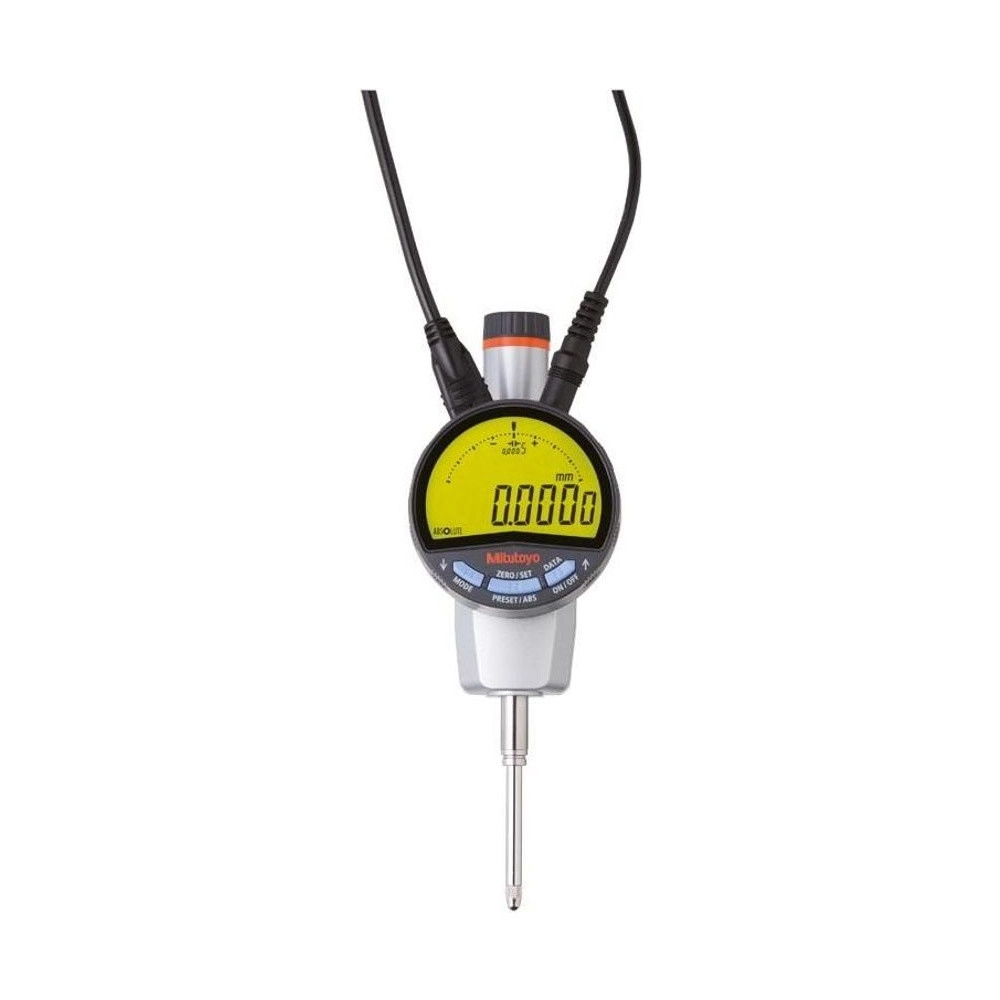

El Reloj Comparador Digital ABSOLUTE ID-F Mitutoyo 543-851 es el modelo de 25,4 mm de la línea de pantalla retroiluminada de la serie 543, y el punto donde la línea ID-F se destaca con más claridad: en el mismo recorrido, la exactitud es de 0,0025 mm frente a 0,003 mm del ID-C.

El display tiene 7 dígitos, barra analógica y retroiluminación de dos colores, así que el juicio GO/NG aparece como color. La alimentación es por adaptador AC de 5,9 V, sin pila, y la velocidad de respuesta es ilimitada.

La resolución es seleccionable entre 0,0005, 0,001 y 0,01 mm, la histéresis y la repetibilidad son de 0,002 mm, la fuerza de medición es de 1,8 N o menos y la masa de 240 g.

Capacidad 25,4 mm · resolución seleccionable
Exactitud 0,0025 mm · mejor que la del ID-C en el mismo recorrido
Pantalla retroiluminada de 2 colores · respuesta ilimitada
Adaptador AC · fuerza 1,8 N o menos · 240 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-851 dentro de la línea 543 ID-F.

Frente a 0,003 mm del ID-C de 25,4 mm.

El recorrido intermedio de la línea ID-F.

GO/NG aparece como color, no como número.

Sin límite de velocidad de desplazamiento del husillo.

Adaptador AC, sin pila que cambiar.

Lectura, configuración y control desde la computadora.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-851.

0,0025 mm EXACTITUD

El motivo principal para elegir el 543-851 en lugar de un ID-C de 25,4 mm, que queda en 0,003 mm. En tolerancia ajustada, media micra menos de error máximo cambia la cuenta.
25,4 mm CAPACIDAD

Recorrido intermedio de la línea ID-F, entre el de 12,7 y el de 50,8 mm.
7 dígitos, 2 colores, barra analógica PANTALLA

La retroiluminación cambia de color en el juicio GO/NG, y la barra muestra la posición dentro del rango.
Ilimitada VELOCIDAD DE RESPUESTA

No hay límite de velocidad de desplazamiento del husillo que la lectura deba seguir, lo que importa en medición de excentricidad.
Adaptador AC, 240 g ALIMENTACIÓN Y MASA

Queda conectado al tomacorriente, así que pide un punto de energía en la mesa, y es más pesado que los ID-C de recorrido equivalente.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-851 es la elección correcta.

Desafío Tolerancia que no cabe en 0,003 mm

En 25,4 mm de recorrido, el comparador digital común tiene error máximo de 0,003 mm, y hay piezas cuya tolerancia no lo admite.

Solución

El 543-851 tiene exactitud de 0,0025 mm en el mismo recorrido.

Desafío Medir excentricidad con el husillo en movimiento rápido

Un comparador con límite de velocidad de respuesta puede perder el pico cuando la pieza gira rápido, y el valor leído no es el real.

Solución

La velocidad de respuesta del 543-851 es ilimitada.

Desafío Verificación de lote leyendo número

Comparar valor con límite pieza a pieza es lento y cansa al operador.

Solución

El juicio GO/NG del 543-851 cambia el color de la pantalla.

Desafío Configurar el instrumento en el aparato

Una salida de datos común solo envía la lectura; cambiar preajuste o límite se sigue haciendo botón a botón.

Solución

El Digimatic S1 del 543-851 es bidireccional: la computadora configura y controla el instrumento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-F
Fuerza de medición: 1,8N o menor
Batería: Adaptador CA (5,9 V)
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-25,4mm
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Exactitud (mm): ±0,004mm
Precisión: 0,0025mm
Salida de Datos: Sí
Tecnología: Absolute
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Capacidad: 25,4 mm
Alimentación: Adaptador AC de 5,9 V, no usa pila
Pantalla: LCD de 7 dígitos, con signo y barra analógica, retroiluminación de 2 colores
Velocidad de respuesta: Ilimitada
Masa: 240 g

Funciones

Funciones de operación del 543-851

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj.

Juicio GO/NG en color

Define límite mínimo y máximo, y la retroiluminación de la pantalla cambia de color según la pieza pase o no. El operador lee el resultado sin interpretar número.

Barra analógica

Además del número, la pantalla muestra una barra que indica la posición dentro del rango, lo que ayuda en medición de excentricidad y en ajuste.

Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo.

Digimatic S1

Protocolo bidireccional propio de Mitutoyo: además de enviar la lectura, permite que la computadora configure y controle el instrumento e identifique cuál aparato está conectado.

Conversión pulg/mm

Alterna la unidad en la propia pantalla.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos ID-F de la serie 543 disponibles en la tienda

Código	Capacidad	Exactitud	Fuerza de medición
543-855B-D	12,7 mm	0,0025 mm	1,5 N o menos
543-851 (este)	25,4 mm	0,0025 mm	1,8 N o menos
543-852	1" / 25,4 mm	0,00010 pulg	1,8 N o menos
543-853	50,8 mm	0,004 mm	2,3 N o menos
543-854	2" / 50,8 mm	0,00016 pulg	2,3 N o menos
543-857	50,8 mm	0,003 mm	2,3 N o menos
543-858	2" / 50,8 mm	0,00012 pulg	2,3 N o menos

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-F
Adaptador AC de 5,9 V
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-851 y un ID-C de 25,4 mm?

Exactitud, pantalla y alimentación. El 543-851 tiene 0,0025 mm de error máximo frente a 0,003 mm del ID-C, display retroiluminado de dos colores y adaptador AC en lugar de pila.

¿Cuál es la diferencia entre el 543-851 y el 543-853?

El recorrido y la exactitud. El 543-851 mide 25,4 mm con 0,0025 mm de error máximo; el 543-853 mide 50,8 mm con 0,004 mm.

¿Qué significa la letra al final del código del 543-851A?

Es el estándar de enchufe y certificación del adaptador, no una diferencia de medición. El catálogo lista: A para UL/CSA y PSE, D para CEE, DC para CCC, E para BS, K para KC, y sin letra para JIS/100 V. Todos miden igual.

¿El 543-851 funciona a pila?

No. El 543-851 se alimenta con adaptador AC de 5,9 V y queda conectado al tomacorriente. Es la diferencia central respecto a la línea ID-C, que usa pila.

¿Por qué la lectura del 543-851 no repite cerca del fin de recorrido?

La repetibilidad no está garantizada en los 0,2 mm desde el punto de reposo más bajo. Al definir el origen o un preajuste, levante el husillo al menos 0,2 mm antes.
