Sobre el producto

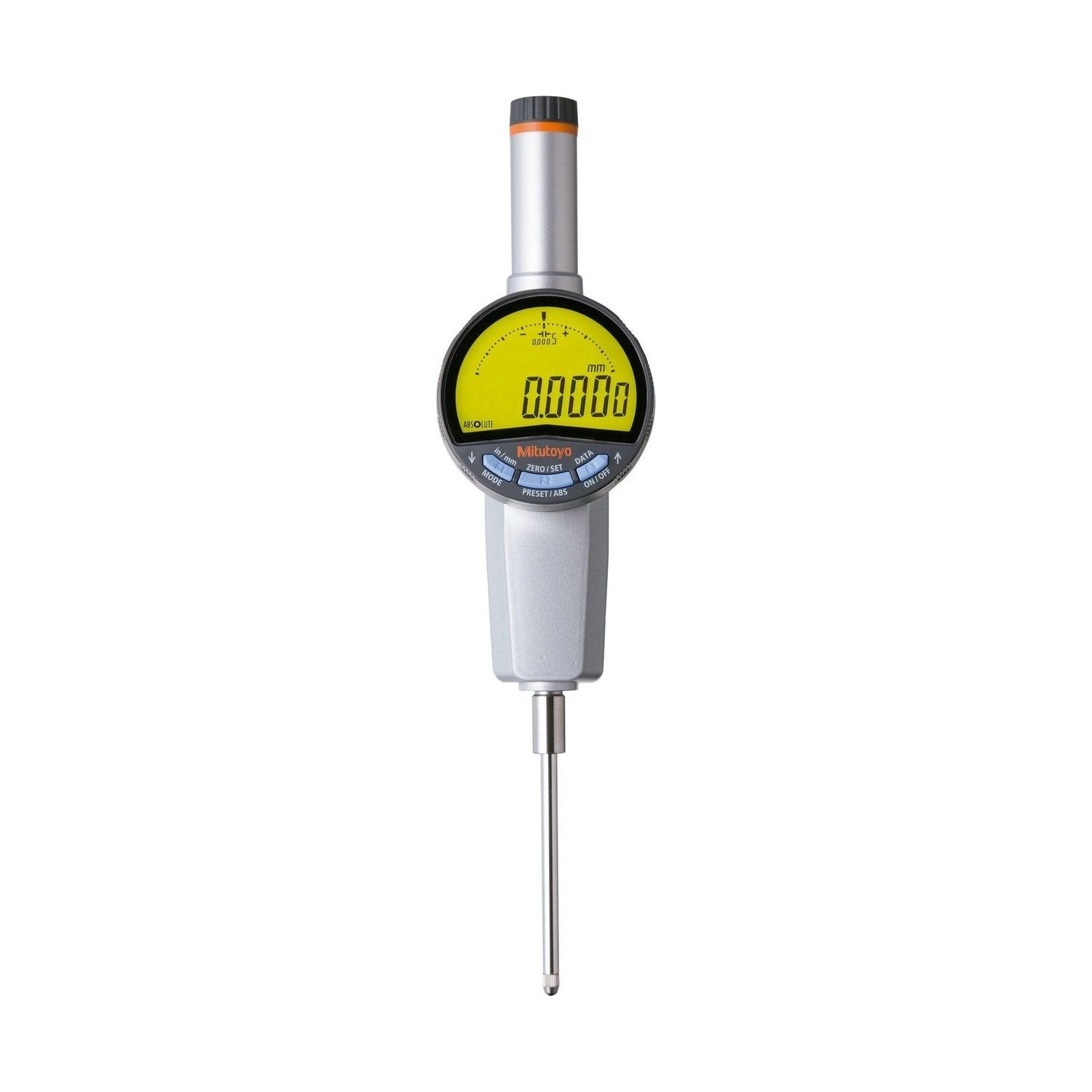

El Reloj Comparador Digital ABSOLUTE ID-F Mitutoyo 543-858 es el modelo de 2" / 50,8 mm de alta exactitud con lectura en pulgada y milímetro.

Él y el 543-854 son el mismo instrumento, igual recorrido e igual fuerza. La única diferencia es la exactitud: 0,00012 pulg aquí, contra 0,00016 en el 854, o, en milímetro, 0,003 contra 0,004 mm. Es lo que decide entre los dos cuando la tolerancia de la pieza es ajustada.

El hermano métrico de igual número es el 543-857, con la misma exactitud de 0,003 mm. De la línea vienen la pantalla de dos colores, el adaptador AC de 5,9 V y el Digimatic S1; la masa es de 330 g.

Capacidad 2" / 50,8 mm · línea ID-F
Lee en pulgada y milímetro · resolución doble
Exactitud 0,00012 pulg · 0,003 mm
Fuerza 2,3 N o menos · 330 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-858 dentro de la línea 543 ID-F.

0,00012 pulg contra 0,00016 del 543-854, en el mismo recorrido.

Las dos escalas en el mismo instrumento, alternadas en el reloj.

El juicio GO/NG del 543-858 aparece como color de la retroiluminación, no como número para interpretar.

El adaptador AC de 5,9 V alimenta al 543-858: nada de carga agotándose a mitad del turno.

Bidireccional: la computadora lee la medida del 543-858, configura el instrumento y lo identifica.

En 2" / 50,8 mm de recorrido, no existe error por mover el husillo demasiado rápido.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-858.

2" / 50,8 mm Capacidad

El recorrido largo de la línea, con las dos escalas.
doble Resolución

0,00002 / 0,00005 / 0,0001 / 0,0005 / 0,001 pulg en pulgada y 0,0005 / 0,001 / 0,01 mm en milímetro, seleccionables.
0,00012 pulg Exactitud

Equivale a 0,003 mm. Es lo que separa este del 543-854.
2,3 N o menos Fuerza de medición

La misma del 543-854: lo que cambia entre los dos es solo la exactitud.
330 g Masa

Pide soporte firme; no es instrumento de mano.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-858 es la elección correcta.

Desafío Convertir unidad en la calculadora

Leer plano en pulgada y medir con instrumento métrico obliga a convertir en cada pieza, y en el recorrido de 2" / 50,8 mm la cuenta se repite muchas veces.

Solución

El 543-858 alterna la unidad en el propio reloj, y el valor sale ya en la unidad del plano.

Desafío Elegir por precio y descubrir la exactitud después

El 543-854 es más barato y parece igual en la ficha; la diferencia solo aparece cuando la pieza reprueba en la auditoría.

Solución

Los 0,00012 pulg del 543-858 están declarados aquí, al lado de los 0,00016 del hermano, para que la elección se haga antes.

Desafío Tolerancia ajustada en recorrido largo

Necesitar 50,8 mm de recorrido y exactitud mejor que 0,004 mm elimina la mayor parte de la línea.

Solución

El 543-858 entrega 0,00012 pulg, que son 0,003 mm, en el recorrido de 2".

Desafío Elegir entre dos códigos casi iguales

El 543-854 y el 543-858 tienen el mismo recorrido, la misma fuerza y la misma masa; la ficha no deja obvio qué cambia.

Solución

Cambia la exactitud, y solo ella: 0,00016 contra 0,00012 pulgada.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-F
Fuerza de medición: 2,3N o menor
Batería: Adaptador CA (5,9 V)
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-50,8mm
Alcance (in): 0-2"
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Resolución (in): 0,0001", 0,0005", 0,001", 0,00005"
Exactitud (in): ±0,00012"
Precisión: 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Histéresis: 0,00008"
Repetibilidad: 0,00008"

Detalles técnicos

Capacidad: 2" / 50,8 mm
Alimentación: Adaptador AC de 5,9 V, no usa pila
Pantalla: LCD de 7 dígitos, con signo y barra analógica, retroiluminación de 2 colores
Velocidad de respuesta: Ilimitada
Masa: 330 g
Tipo: ISO/JIS

Funciones

Funciones de operación del 543-858

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj.

Juicio GO/NG en color

Define límite mínimo y máximo, y la retroiluminación de la pantalla cambia de color según la pieza pase o no. El operador lee el resultado sin interpretar número.

Barra analógica

Además del número, la pantalla muestra una barra que indica la posición dentro del rango, lo que ayuda en medición de excentricidad y en ajuste.

Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo.

Digimatic S1

Protocolo bidireccional propio de Mitutoyo: además de enviar la lectura, permite que la computadora configure y controle el instrumento e identifique cuál aparato está conectado.

Conversión pulg/mm

Alterna la unidad en la propia pantalla.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos ID-F de la serie 543 disponibles en la tienda

Código	Capacidad	Exactitud	Fuerza de medición
543-855B-D	12,7 mm	0,0025 mm	1,5 N o menos
543-851	25,4 mm	0,0025 mm	1,8 N o menos
543-852	1" / 25,4 mm	0,00010 pulg	1,8 N o menos
543-853	50,8 mm	0,004 mm	2,3 N o menos
543-854	2" / 50,8 mm	0,00016 pulg	2,3 N o menos
543-857	50,8 mm	0,003 mm	2,3 N o menos
543-858 (este)	2" / 50,8 mm	0,00012 pulg	2,3 N o menos

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-F
Adaptador AC de 5,9 V
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Por qué el 543-858 cuesta más que el 543-854?

Porque la exactitud es mejor. Los dos tienen 2" / 50,8 mm, la misma fuerza de medición y la misma masa; el 543-858 es de 0,00012 pulg (0,003 mm) y el 543-854 de 0,00016 pulg (0,004 mm). Si la tolerancia de la pieza no lo exige, el 854 resuelve.

¿Cuánto es 0,00012 pulgada, la exactitud del 543-858, en milímetro?

Son 0,003 mm. Es la misma exactitud del 543-857, que es este instrumento con lectura solo en milímetro, y es esa igualdad la que confirma la conversión.

¿Cuándo conviene el 543-858 frente al 543-854?

Cuando la tolerancia de la pieza es del orden de centésima de milímetro. Con 0,004 mm de error permitido, el 543-854 consume buena parte de una tolerancia de 0,02 mm; con 0,003 mm, el 543-858 deja más margen para el proceso.

¿Cómo alterna el 543-858 entre pulgada y milímetro?

El cambio se hace en el propio reloj, sin cable ni software. El 543-858 guarda las dos escalas: 0,00002 / 0,00005 / 0,0001 / 0,0005 / 0,001 pulg en pulgada y 0,0005 / 0,001 / 0,01 mm en milímetro, cada una con su lista de resoluciones seleccionables.

¿Cambiar de unidad cambia la exactitud del 543-858?

No. La exactitud es una sola, del instrumento: 0,00012 pulg, que son 0,003 mm. El catálogo declara el valor en pulgada porque este es el modelo de doble unidad, y la conversión cierra con la del 543-857, que es el mismo instrumento solo en milímetro.

¿Qué significa la letra al final del código del 543-858A?

Es el estándar de enchufe y certificación del adaptador, no una diferencia de medición. El catálogo lista: A para UL/CSA y PSE, D para CEE, DC para CCC, E para BS, K para KC, y sin letra para JIS/100 V. Todos miden igual.

¿El 543-858 funciona a pila?

No. El 543-858 se alimenta con adaptador AC de 5,9 V y queda conectado al tomacorriente. Es la diferencia central respecto a la línea ID-C, que usa pila.

¿Por qué la lectura del 543-858 no repite cerca del fin de recorrido?

La repetibilidad no está garantizada en los 0,2 mm desde el punto de reposo más bajo. Al definir el origen o un preajuste, levante el husillo al menos 0,2 mm antes.
