Name: Reloj Comparador Dig 50,8mm/ 0,0005mm alta exactitud ID-F- 543-857A
SKU: 543-857

SKU: 543-857

Cantidad

Sobre el producto

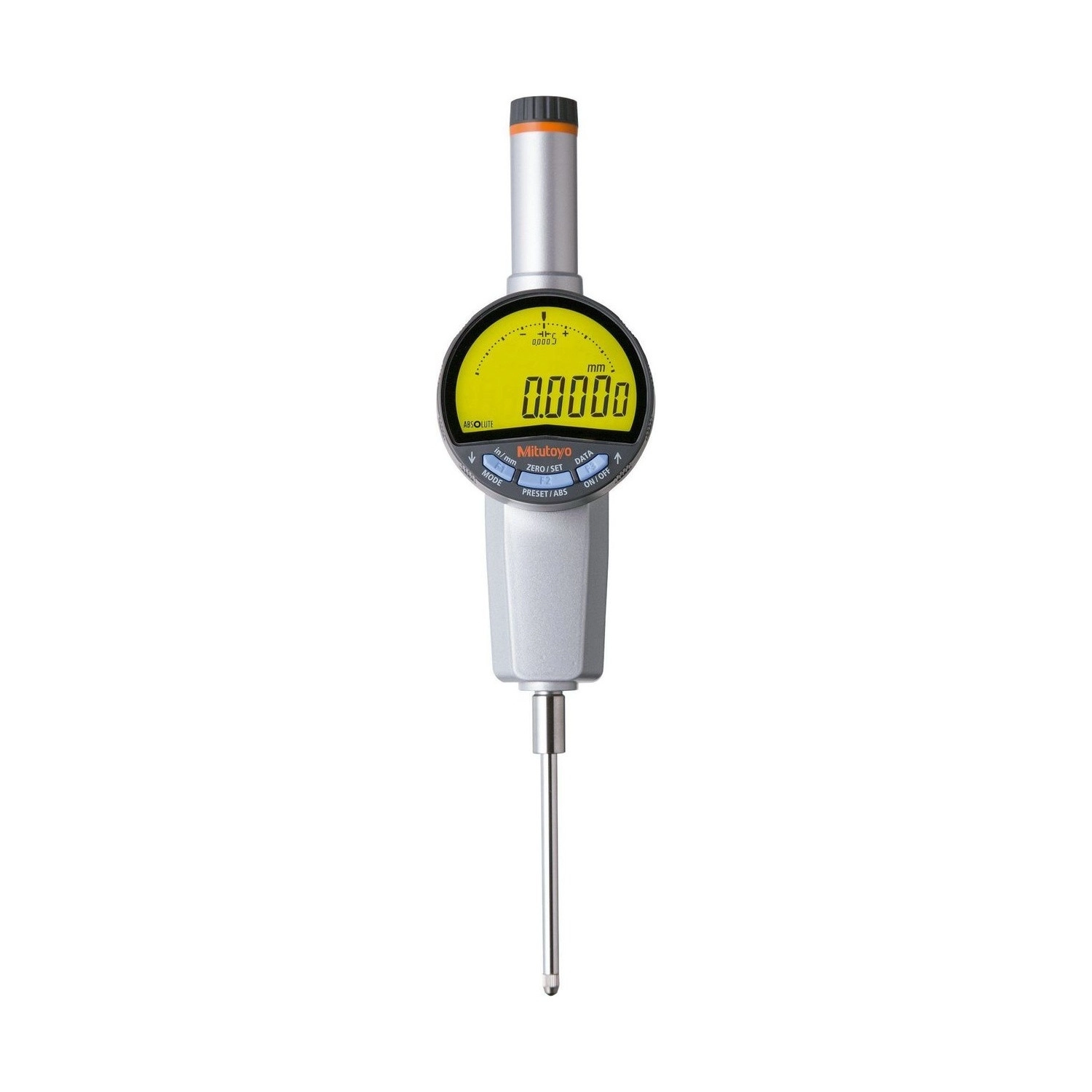

El Reloj Comparador Digital ABSOLUTE ID-F Mitutoyo 543-857 es la versión de alta exactitud del recorrido de 50,8 mm en la línea de pantalla retroiluminada de la serie 543: 0,003 mm de error máximo, frente a 0,004 mm del 543-853.

Salvo por la exactitud, los dos son el mismo instrumento: mismo recorrido, misma resolución seleccionable entre 0,0005, 0,001 y 0,01 mm, misma histéresis y repetibilidad de 0,002 mm, misma fuerza de 2,3 N o menos y misma masa de 330 g.

Trae el display de 7 dígitos con barra analógica y retroiluminación de dos colores, alimentación por adaptador AC de 5,9 V y velocidad de respuesta ilimitada.

Capacidad 50,8 mm · versión de alta exactitud
Exactitud 0,003 mm · frente a 0,004 mm del 543-853
Pantalla retroiluminada de 2 colores · respuesta ilimitada
Adaptador AC · fuerza 2,3 N o menos · 330 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-857 dentro de la línea 543 ID-F.

La mejor del recorrido de 50,8 mm en la línea.

El mayor de la línea ID-F.

Todo lo demás es idéntico entre ambos.

GO/NG aparece como color.

Sigue el desplazamiento rápido del husillo.

Bidireccional, para lectura y control.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-857.

0,003 mm EXACTITUD

La razón de existir de este modelo. En el recorrido de 50,8 mm es el menor error máximo de la línea ID-F, una cuarta de micra por debajo del 543-853.
50,8 mm CAPACIDAD

El mayor recorrido de la línea, el mismo del 543-853.
Seleccionable: 0,0005 / 0,001 / 0,01 mm RESOLUCIÓN

Las tres resoluciones de la línea, elegidas en el propio instrumento.
7 dígitos, 2 colores, barra analógica PANTALLA

La pantalla cambia de color en el juicio GO/NG y muestra la posición dentro del rango.
2,3 N o menos, 330 g FUERZA Y MASA

Iguales a las del 543-853: entre los dos, lo que cambia es solo el error máximo permitido.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-857 es la elección correcta.

Desafío Tolerancia ajustada en el recorrido de 50,8 mm

En el recorrido largo el error máximo suele subir, y la pieza de tolerancia ajustada deja de caber en el instrumento que tiene la capacidad correcta.

Solución

El 543-857 mantiene 0,003 mm de error máximo en 50,8 mm de recorrido.

Desafío Comprar el modelo de recorrido correcto y exactitud equivocada

Los dos modelos de 50,8 mm de la línea parecen iguales en el estante, y la diferencia solo aparece en la calibración.

Solución

La página del 543-857 dice qué lo separa del 543-853: 0,003 contra 0,004 mm, y nada más.

Desafío Verificación de lote leyendo número

Comparar valor con límite pieza a pieza es lento en volumen alto.

Solución

El juicio GO/NG del 543-857 cambia el color de la pantalla.

Desafío Pila que se acaba en instrumento de uso continuo

En una mesa que mide todo el día, el cambio de pila interrumpe el trabajo sin aviso.

Solución

El 543-857 se alimenta con adaptador AC y queda conectado al tomacorriente.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-F
Fuerza de medición: 2,3N o menor
Batería: Adaptador CA (5,9 V)
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-50,8mm
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Exactitud (mm): ±0,003mm
Precisión: 0,003mm
Salida de Datos: Sí
Tecnología: Absolute
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Capacidad: 50,8 mm
Alimentación: Adaptador AC de 5,9 V, no usa pila
Pantalla: LCD de 7 dígitos, con signo y barra analógica, retroiluminación de 2 colores
Velocidad de respuesta: Ilimitada
Masa: 330 g

Funciones

Funciones de operación del 543-857

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj.

Juicio GO/NG en color

Define límite mínimo y máximo, y la retroiluminación de la pantalla cambia de color según la pieza pase o no. El operador lee el resultado sin interpretar número.

Barra analógica

Además del número, la pantalla muestra una barra que indica la posición dentro del rango, lo que ayuda en medición de excentricidad y en ajuste.

Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo.

Digimatic S1

Protocolo bidireccional propio de Mitutoyo: además de enviar la lectura, permite que la computadora configure y controle el instrumento e identifique cuál aparato está conectado.

Conversión pulg/mm

Alterna la unidad en la propia pantalla.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos ID-F de la serie 543 disponibles en la tienda

Código	Capacidad	Exactitud	Fuerza de medición
543-855B-D	12,7 mm	0,0025 mm	1,5 N o menos
543-851	25,4 mm	0,0025 mm	1,8 N o menos
543-852	1" / 25,4 mm	0,00010 pulg	1,8 N o menos
543-853	50,8 mm	0,004 mm	2,3 N o menos
543-854	2" / 50,8 mm	0,00016 pulg	2,3 N o menos
543-857 (este)	50,8 mm	0,003 mm	2,3 N o menos
543-858	2" / 50,8 mm	0,00012 pulg	2,3 N o menos

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-F
Adaptador AC de 5,9 V
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Por qué elegir el 543-857 en lugar del 543-853?

Por la exactitud. Son el mismo instrumento en recorrido, resolución, fuerza y masa; el 543-857 tiene error máximo de 0,003 mm y el 543-853 de 0,004 mm.

¿El 543-857 tiene mejor exactitud que los modelos de recorrido menor?

No. Los de 12,7 y 25,4 mm quedan en 0,0025 mm. El 543-857 es el mejor del recorrido de 50,8 mm, no de la línea entera.

¿Qué significa la letra al final del código del 543-857A?

Es el estándar de enchufe y certificación del adaptador, no una diferencia de medición. El catálogo lista: A para UL/CSA y PSE, D para CEE, DC para CCC, E para BS, K para KC, y sin letra para JIS/100 V. Todos miden igual.

¿El 543-857 funciona a pila?

No. El 543-857 se alimenta con adaptador AC de 5,9 V y queda conectado al tomacorriente. Es la diferencia central respecto a la línea ID-C, que usa pila.

¿Por qué la lectura del 543-857 no repite cerca del fin de recorrido?

La repetibilidad no está garantizada en los 0,2 mm desde el punto de reposo más bajo. Al definir el origen o un preajuste, levante el husillo al menos 0,2 mm antes.
