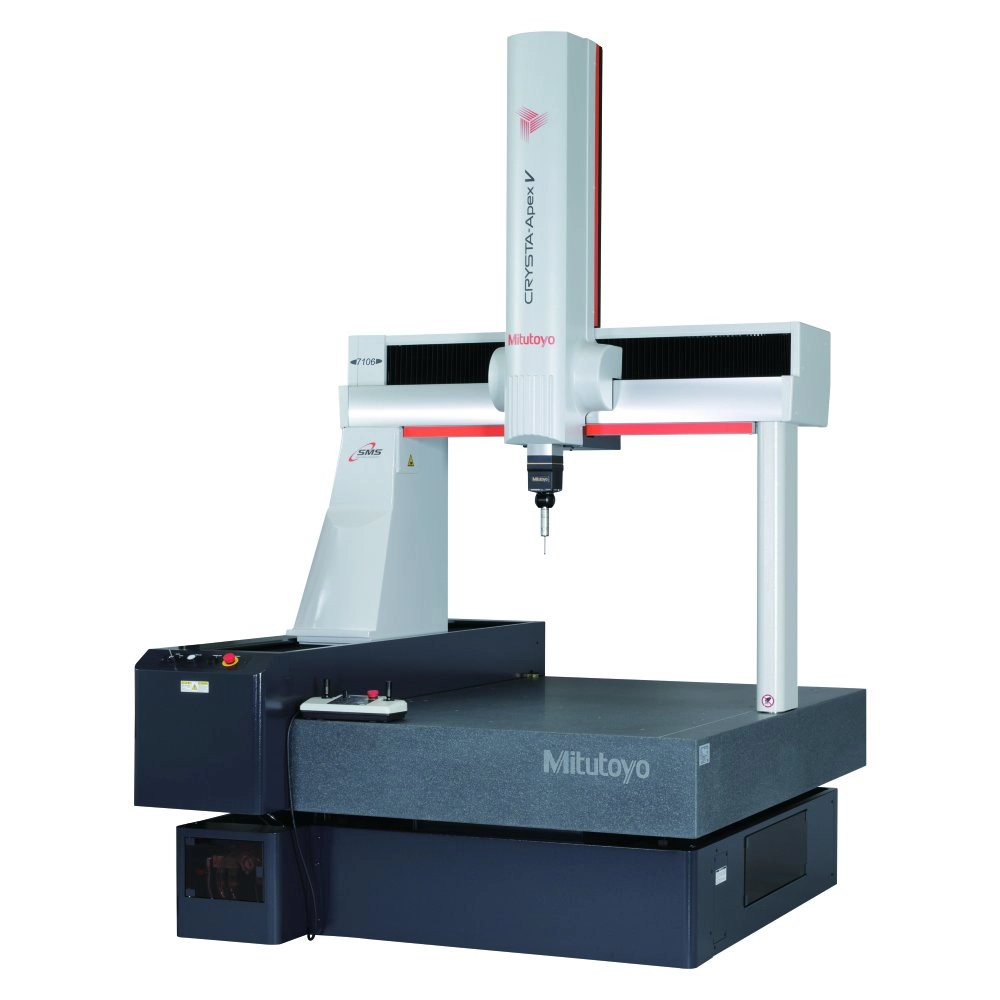

Name: CRYSTA APEX V 7106 Máquina de Medición por Coordenadas CNC
Brand: Mitutoyo
SKU: CRYSTA APEX V 7106

SKU: CRYSTA APEX V 7106

Cantidad

Sobre el producto

V700 de eje Y largo: recorrido de 700 × 1000 × 600 mm, mesa de granito de 880 × 1720 mm y piezas de hasta 1000 kg y 800 mm de altura. Mide piezas de tamaño pequeño a mediano con sondas de contacto, de escaneo y láser.

La exactitud es de (1,7 + 3L/1000) µm con la SP25M. Parece poco frente a una CMM de (2,5 + 4L/1000) µm, pero, en una tolerancia de ±0,02 mm, la V7106 mantiene la incertidumbre por debajo de un quinto de la tolerancia en longitudes de hasta 766 mm; la otra llega solo a 375 mm. La compensación de temperatura en tiempo real mantiene esa exactitud de 16 a 26 °C, fuera de la sala climatizada.

Para acortar el ciclo, la máquina se desplaza a hasta 519 mm/s, con aceleración de 2309 mm/s², y hace escaneo por la trayectoria del diseño, corrigiendo el error dinámico que causaría la aceleración. Cuantas más cotas tiene la pieza, mayor es el ahorro de tiempo. El cabezal PH20, la sonda SP25M y la sonda láser SurfaceMeasure pueden cambiarse automáticamente con el ACR3.

Recorrido de 700 × 1000 × 600 mm
Incertidumbre de hasta 1/5 de ±0,02 mm hasta 766 mm
Exactitud de 16 a 26 °C
Piezas de hasta 1000 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 7106 entre las máquinas de medición por coordenadas CNC.

Primer término del E0 con SP25M.

Compensación de temperatura en tiempo real.

Desplazamiento combinado, 2309 mm/s².

Escaneo con la SP25M.

Cambio automático con el ACR3.

Pieza de hasta 800 mm de altura.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 7106.

(1,7+3L/1000) µm E0,MPE (SP25M)

En una tolerancia de ±0,02 mm, con la incertidumbre limitada a un quinto de la tolerancia, la V7106 garantiza la medición hasta 766 mm de longitud. Una CMM de (2,5+4L/1000) µm, ya considerada de alta exactitud, llega solo a 375 mm. La diferencia de 0,8 µm en el primer término duplica la longitud garantizada.
16 a 26 °C Rango garantizado

Sensores de temperatura en la escala de cada eje y en la pieza envían el dato al controlador, que calcula el valor que la pieza tendría a 20 °C. Por eso la exactitud vale fuera de una sala climatizada, con hasta 5 °C de variación en 24 horas.
1,3 µm Repetibilidad R0 (SP25M)

Al tocar la pieza, la sonda queda quieta unos instantes antes de medir. Eso elimina el origen del error dinámico y deja el resultado igual de una medición a la otra.
519 mm/s Desplazamiento combinado

Con aceleración de 2309 mm/s², el tiempo entre un punto y otro baja. En piezas con muchas cotas, ahí está la mayor parte del ciclo, y el ahorro crece con el número de puntos.
10.000 puntos/s Escaneo (SP25M)

La SP25M, de 25 mm de diámetro, hace escaneo y medición por punto. El escaneo por la trayectoria del diseño sigue superficies 3D a alta velocidad y corrige la desviación de trayectoria, sin perder exactitud.
1000 kg Pieza en la mesa

Hasta 800 mm de altura, sobre mesa de granito de 880 × 1720 mm con agujeros M8×1,25 para la fijación.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CRYSTA APEX V 7106 es la elección correcta.

Desafío Tolerancia ajustada en pieza larga

Con una CMM común, la incertidumbre supera un quinto de ±0,02 mm por encima de 375 mm de longitud.

Solución

La CRYSTA-Apex V7106 mantiene la incertidumbre dentro de ese límite hasta 766 mm, con E0 de (1,7+3L/1000) µm.

Desafío Pieza que llega caliente del mecanizado

Esperar que la pieza se estabilice a 20 °C retrasa la liberación.

Solución

La compensación en tiempo real de la CRYSTA-Apex V7106 mide la temperatura de la pieza y calcula el valor a 20 °C, con exactitud garantizada de 16 a 26 °C.

Desafío Álabes de turbina, ventiladores e impulsores

La variación de fabricación de esas piezas hace fallar la trayectoria nominal de escaneo.

Solución

El escaneo activo de la CRYSTA-Apex V7106 limita la diferencia entre el diseño y la pieza real y mide esas formas sin interrumpir el programa.

Desafío Superficie que pide contacto y láser

Cambiar la sonda a mano rompe la medición automática.

Solución

El ACR3 cambia la punta y alterna entre la SP25M y la sonda láser SurfaceMeasure usando el propio accionamiento de la CRYSTA-Apex V7106.

Desafío Programar una pieza nueva ocupa la máquina

La programación por aprendizaje ocupa la CMM y al operador.

Solución

MiCAT Planner lee las tolerancias del modelo CAD 3D y genera el programa de la CRYSTA-Apex V7106 con más eficiencia que la programación por aprendizaje.

Desafío Medición lejos de la línea

Llevar la pieza a la sala de medición retrasa el flujo de producción.

Solución

Con exactitud garantizada en un amplio rango de temperatura, la CRYSTA-Apex V7106 puede automatizarse dentro o al lado de la línea.

Aplicaciones

Dónde mide la CRYSTA-Apex V

Casos de uso de la serie publicados por Mitutoyo, con la sonda usada en cada uno.

Superficie y corte de moldes de precisión con la sonda de escaneo de baja fuerza; análisis de error 3D y de forma del corte.

Medido con la sonda láser, que reduce las reflexiones múltiples y es tan exacta como la sonda de contacto, con alta repetición de la geometría.

Rectitud y forma del corte de las láminas apiladas, caras laterales y dimensiones a cualquier altura.

Corte del álabe con la SP25M; incluso piezas fundidas, sujetas a grandes desvíos, se miden con rapidez.

Superficie libre medida con la SP25M y comparada con el diseño en análisis de error 3D.

Láser en tres direcciones a la vez mide la parte superior y los laterales juntos, con menos reposicionamiento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 191
Modelo: CRYSTA-Apex V7106
Rango de medición: 700 × 1000 × 600 mm
Sistema de medición: Encoder lineal
Resolución: 0,0001mm (0,1µm)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 880 × 1720 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 800mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: 1,5 kW
Ar Presión: 0,4MPa
Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)
Temperatura de funcionamiento: 10 a 30 °C
Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido), TP200, TP20 y PH20
Capacidad Eje X: 700mm
Capacidad Eje Y: 1000mm
Capacidad Eje Z: 600mm
Velocidad máxima de medición: 8mm/s
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Máxima Aceleración: 1333 mm/s² por eje (combinada 2309 mm/s²)
Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
Tipo de Movimiento: Cojines de aire en cada eje
Peso máximo bajo la mesa: 1000kg
Peso total (incluyendo controlador y base): 2063kg
Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 2730 × 1470 × 2000 mm
Exactitud con TP200 (E0,MPE): (1,9+3L/1000) µm; R0 de 1,9 µm
Escaneo con SP25M: MPE_THP de 2,3 µm, en 50 s; hasta 10.000 puntos/s
Condiciones de exactitud: 18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Modo CNC con selector MANUAL: Hasta 138 mm/s por eje (239 mm/s combinada)
Monitoreo: Status Monitor (MTConnect); Condition Monitor (distancia recorrida, temperatura y número de toques); MeasurLink
Opcionales: Mesa giratoria (engranajes, impulsores, rotores de tornillo, levas cilíndricas), cambiador ACR3, sonda láser SurfaceMeasure, kit de fijación Eco-Fix, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 7106

Programar

Generar el programa en MiCAT Planner a partir de las tolerancias del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Ejecutar

Iniciar el programa en el Quick Launcher, desde el panel táctil o por código de barras y QR.

Posicionar

Llevar la sonda a la pieza con la caja de joystick, con botones por ícono y perilla de ajuste de velocidad.

Seguir

Ver el estado de la máquina en el Status Monitor y la condición para mantenimiento en el Condition Monitor.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
CRYSTA APEX V 544	CRYSTA-Apex V544	500 × 400 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 574	CRYSTA-Apex V574	500 × 700 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 776	CRYSTA-Apex V776	700 × 700 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 7106 (este)	CRYSTA-Apex V7106	700 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9106	CRYSTA-Apex V9106	900 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9168	CRYSTA-Apex V9168	900 × 1600 × 800 mm	(1,7+3L/1000) µm
CRYSTA APEX V 122010	CRYSTA-Apex V122010	1200 × 2000 × 1000 mm	(2,3+3L/1000) µm
CRYSTA APEX V162012	CRYSTA-Apex V162012	1600 × 2000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 163012	CRYSTA-Apex V163012	1600 × 3000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 203016	CRYSTA-Apex V203016	2000 × 3000 × 1600 mm	(4,5+8L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V7106 (unidad principal con mesa de granito)
Controlador
Caja de joystick

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V7106 (CRYSTA APEX V 7106)?

X 700 mm, Y 1000 mm y Z 600 mm, sobre mesa de granito de 880 × 1720 mm con agujeros M8×1,25, para piezas de hasta 1000 kg y 800 mm de altura.

¿Qué cambia en la práctica la exactitud de la CRYSTA-Apex V7106 (CRYSTA APEX V 7106)?

Con E0 de (1,7+3L/1000) µm, en una tolerancia de ±0,02 mm la incertidumbre queda por debajo de un quinto de la tolerancia hasta 766 mm de longitud. Una CMM de (2,5+4L/1000) µm llega solo a 375 mm.

¿Cómo compensa la temperatura la CRYSTA-Apex V7106 (CRYSTA APEX V 7106)?

Sensores en la escala de cada eje y en la pieza miden la temperatura, y el controlador calcula el valor que la pieza tendría a 20 °C. La exactitud está garantizada de 16 a 26 °C.

¿Qué sondas acepta la CRYSTA-Apex V7106 (CRYSTA APEX V 7106)?

SP25M, TP200, TP20 y PH20; la MPP310Q y la SP80 bajo pedido. La serie también trabaja con la sonda láser SurfaceMeasure, y el ACR3 cambia las sondas automáticamente.

¿Cuál es la velocidad de la CRYSTA-Apex V7106 (CRYSTA APEX V 7106)?

En CNC, hasta 300 mm/s por eje (519 mm/s combinados), aceleración de 2309 mm/s² combinada y medición de 1 a 8 mm/s. En escaneo, la medición llega a 120 mm/s.

¿Qué softwares usa la CRYSTA-Apex V7106 (CRYSTA APEX V 7106)?

MCOSMOS mide y evalúa; MiCAT Planner genera el programa a partir de las tolerancias del CAD 3D; MSURF trabaja con la sonda láser (MSURF-S mide, MSURF-I compara con el modelo).

¿Qué exige la instalación de la CRYSTA-Apex V7106 (CRYSTA APEX V 7106)?

Aire a 0,4 MPa, con consumo de 60 L/min (fuente de 120 L/min), y 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW. La unidad mide 2730 × 1470 × 2000 mm y pesa 2063 kg.

¿La CRYSTA-Apex V7106 (CRYSTA APEX V 7106) puede cambiar de lugar?

El sistema de arranque bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina, hay que hablar con Mitutoyo.
