Name: CRYSTA APEX V 9168 Máquina de Medición por Coordenadas CNC
Brand: Mitutoyo
SKU: CRYSTA APEX V 9168

SKU: CRYSTA APEX V 9168

Cantidad

Sobre el producto

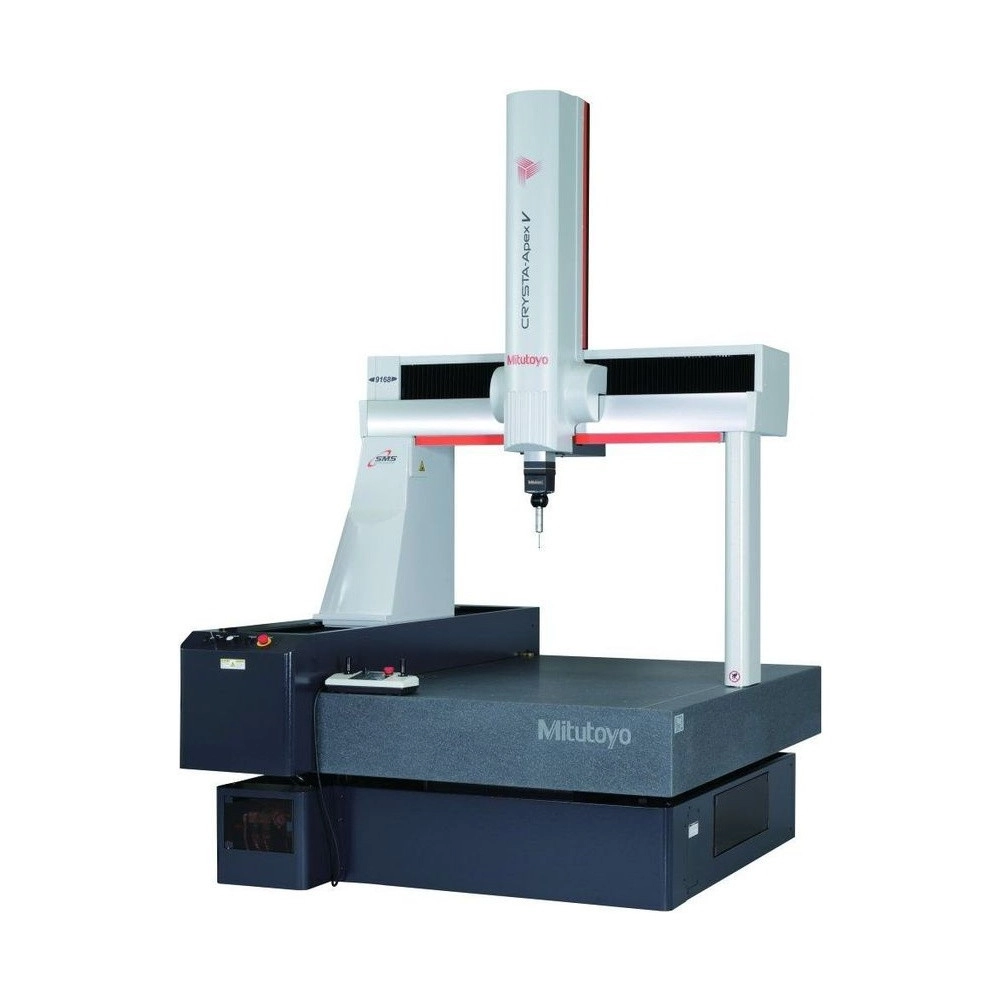

La Máquina de Medición por Coordenadas CNC CRYSTA-Apex V9168 Mitutoyo (CRYSTA APEX V 9168) es de la serie V900 con Z de 800 mm y eje Y de 1600 mm: acepta piezas de hasta 1000 mm de altura y 1500 kg.

La compensación térmica en tiempo real sigue la temperatura de la pieza y de cada escala y corrige la medición, como si la máquina trabajara siempre a 20 °C. Así la exactitud se garantiza de 16 a 26 °C, y el E0,MPE es de (1,7+3L/1000) µm con la sonda SP25M.

En el día a día, el Quick Launcher ejecuta el programa de pieza desde el panel táctil o por código de barras y QR, y la caja de joystick, con botones que define el usuario, controla la máquina a distancia. La mesa de granito tiene agujeros M8×1,25 para el kit de fijación Eco-Fix, opcional.

Recorrido de 900 × 1600 × 800 mm
E0,MPE de (1,7+3L/1000) µm
Exactitud garantizada de 16 a 26 °C
Piezas de hasta 1500 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 9168 entre las máquinas de medición por coordenadas CNC.

Altura máxima de 1000 mm.

Exactitud de 16 a 26 °C.

Acepta la variación de la pieza real.

Detecta vibración y traslado.

Velocidad combinada en CNC.

Programa por código QR.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 9168.

900 × 1600 × 800 mm Recorrido X × Y × Z

Mesa de 1080 × 2320 mm.
(1,7+3L/1000) µm E0,MPE (SP25M)

De 18 a 22 °C.
519 mm/s Velocidad combinada

Medición hasta 3 mm/s.
1500 kg Carga en la mesa

Altura hasta 1000 mm.
1,3 µm Repetibilidad R0

Con SP25M.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la CRYSTA APEX V 9168 es la elección correcta.

Desafío Pieza grande y pesada

Las piezas de gran tamaño superan el tamaño y el peso que acepta una CMM común.

Solución

La CRYSTA-Apex V9168 acepta piezas de hasta 1500 kg y 1000 mm de altura, en una mesa de 1080 × 2320 mm.

Desafío Álabes de turbina, ventilador y rotor

La variación de fabricación de esas piezas dificulta seguir la trayectoria nominal.

Solución

La verificación activa de la CRYSTA-Apex V9168 acomoda la diferencia entre el valor de diseño y la pieza real.

Desafío Parada inesperada de la máquina

Sin seguir el estado de la CMM, el mantenimiento se vuelve correctivo.

Solución

El monitor de condición de la CRYSTA-Apex V9168 sigue el estado físico de la máquina para el mantenimiento preventivo.

Desafío Crear el programa de pieza tarda

Programar por aprendizaje ocupa tiempo de máquina y de operador.

Solución

Con MiCAT Planner, el programa de la CRYSTA-Apex V9168 sale del modelo CAD 3D con las tolerancias, generado automáticamente.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 191
Modelo: CRYSTA-Apex V9168
Rango de medición: 900 × 1600 × 800 mm
Sistema de medición: Encoder lineal
Resolución: 0,0001mm (0,1µm)
Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
Material de la Mesa: Granito
Tamaño de la Mesa: 1080 × 2320 mm
Método de Fijación de la Pieza: Rosca M8×1,25
Altura máxima de la pieza: 1000mm
Tensión: 100 a 120 V / 200 a 240 V CA ±10%
Frecuencia: 50/60 Hz
Consumo de energía: 1,5 kW
Ar Presión: 0,4MPa
Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)
Temperatura de funcionamiento: 10 a 30 °C
Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido), TP200 y TP20
Capacidad Eje X: 900mm
Capacidad Eje Y: 1600mm
Capacidad Eje Z: 800mm
Velocidad máxima de medición: 3mm/s
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Máxima Aceleración: 1000 mm/s² por eje (combinada 1732 mm/s²)
Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
Tipo de Movimiento: Cojines de aire en cada eje
Peso máximo bajo la mesa: 1500kg
Peso total (incluyendo controlador y base): 2999kg
Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr): 3130 × 1670 × 2740 mm
Exactitud con TP200 (E0,MPE): (1,9+3L/1000) µm; R0 de 1,9 µm
Escaneo con SP25M: MPE_THP de 2,3 µm, en 60 s
Condiciones de exactitud: 18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Modo CNC con selector MANUAL: Hasta 138 mm/s por eje (239 mm/s combinada)
Opcionales: Mesa giratoria, kit de fijación Eco-Fix, sonda láser SurfaceMeasure, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 9168

Programar

Generar el programa de pieza en MiCAT Planner a partir del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa de granito por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Posicionar

Llevar la sonda hasta la pieza con la caja de joystick, de 0 a 80 mm/s, con ajuste fino de 0 a 0,05 mm/s.

Evaluar

Analizar el resultado en MCOSMOS y seguir la calidad en MeasurLink.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
CRYSTA APEX V 544	CRYSTA-Apex V544	500 × 400 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 574	CRYSTA-Apex V574	500 × 700 × 400 mm	(1,7+3L/1000) µm
CRYSTA APEX V 776	CRYSTA-Apex V776	700 × 700 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 7106	CRYSTA-Apex V7106	700 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9106	CRYSTA-Apex V9106	900 × 1000 × 600 mm	(1,7+3L/1000) µm
CRYSTA APEX V 9168 (este)	CRYSTA-Apex V9168	900 × 1600 × 800 mm	(1,7+3L/1000) µm
CRYSTA APEX V 122010	CRYSTA-Apex V122010	1200 × 2000 × 1000 mm	(2,3+3L/1000) µm
CRYSTA APEX V162012	CRYSTA-Apex V162012	1600 × 2000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 163012	CRYSTA-Apex V163012	1600 × 3000 × 1200 mm	(3,3+4,5L/1000) µm
CRYSTA APEX V 203016	CRYSTA-Apex V203016	2000 × 3000 × 1600 mm	(4,5+8L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas CRYSTA-Apex V9168 (unidad principal con mesa de granito)
Controlador
Caja de joystick

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

X 900 mm, Y 1600 mm y Z 800 mm, sobre mesa de granito de 1080 × 2320 mm con agujeros M8×1,25.

¿Cuál es la velocidad de la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

En CNC, hasta 300 mm/s por eje (519 mm/s combinados), medición de 1 a 3 mm/s y aceleración de 1000 mm/s² por eje (1732 combinada). Con el joystick, de 0 a 80 mm/s.

¿Cuál es el desempeño de escaneo de la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

Con la SP25M, error de forma en escaneo MPE_THP de 2,3 µm, con tiempo de 60 s, y error de forma del palpador de 1,7 µm, según la ISO 10360-5:2020.

¿Qué sondas acepta la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

SP25M, TP200 y TP20; la MPP310Q y la SP80 bajo pedido (la PH20 no se ofrece en este modelo). La serie también trabaja con la sonda láser sin contacto SurfaceMeasure.

¿La CRYSTA-Apex V9168 (CRYSTA APEX V 9168) puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.

¿Qué exige la instalación de la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

Aire a 0,4 MPa, con consumo de 60 L/min (fuente de 120 L/min), y 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW. La unidad mide 3130 × 1670 × 2740 mm (Al × An × Pr) y pesa 2999 kg.
