Patrón Escalonado Estándar de Gran Exactitud Serie 515 - 515-740

Patrón Escalonado Estándar de Gran Exactitud Serie 515 - 515-740 - Mitutoyo

Name: Patrón Escalonado Estándar de Gran Exactitud Serie 515 - 515-740
Brand: Mitutoyo
SKU: 515-740

SKU: 515-740

Cantidad

Sobre el producto

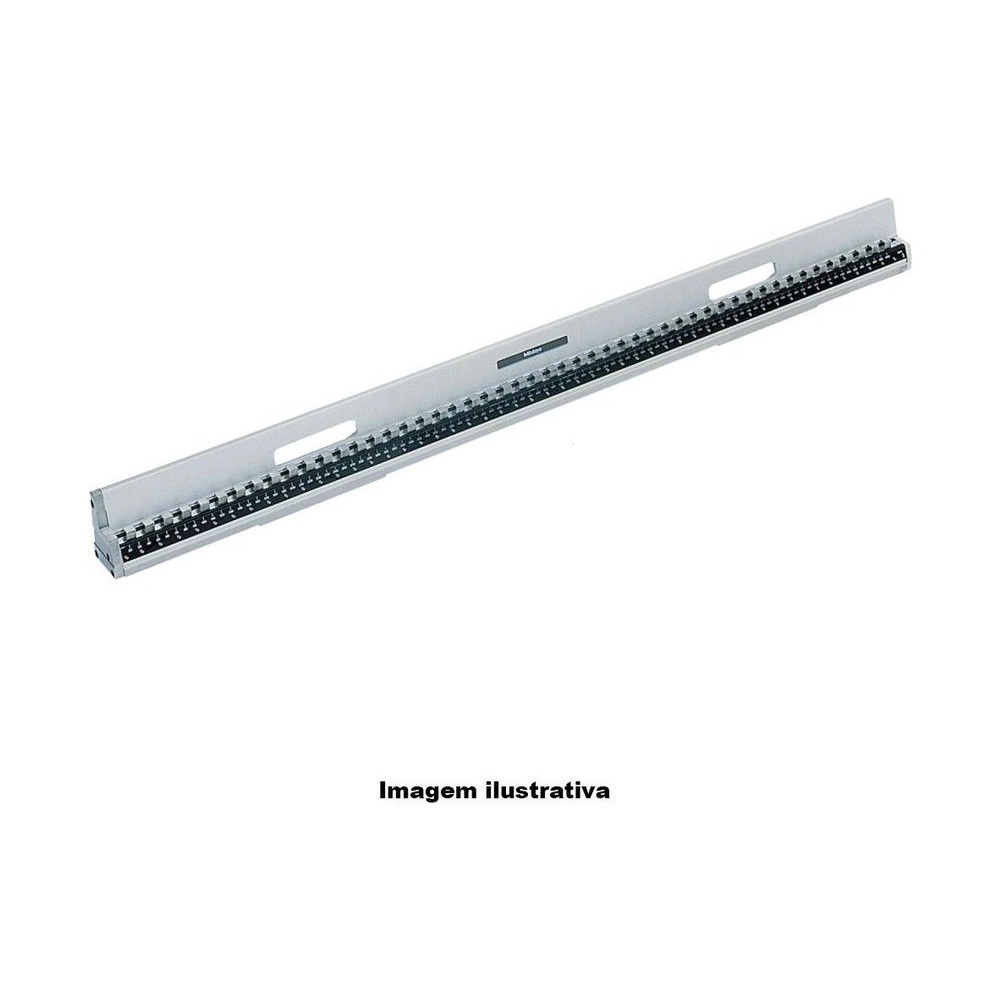

El Patrón Escalonado de Alta Exactitud Mitutoyo 515-740, el Check Master de la serie 515, fue diseñado para verificar la exactitud de los movimientos de la mesa de las máquinas herramienta y para calibrar máquinas de medición por coordenadas (MMC). Es el Check Master de alta exactitud de 300 mm: ±1,2 µm entre bloques en toda la capacidad, menos de la mitad de los ±2,5 µm del 515-720, del mismo tamaño.

El paralelismo es de 1,0 µm y la masa, de 3,6 kg, la menor entre los patrones escalonados 515 de la tienda.

Los bloques de 10 mm vienen en fila, y el patrón se puede usar en orientación vertical u horizontal. La exactitud y el paralelismo son relativos a la superficie de instalación del equipo. Viene en caja de madera, con certificado de inspección.

Capacidad de 300 mm · 3,6 kg
Exactitud entre bloques de ±1,2 µm hasta 310 mm
Paralelismo de 1,0 µm · en toda la capacidad
Bloques de 10 mm en fila · vertical u horizontal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-740 entre los patrones escalonados Mitutoyo.

En toda la capacidad de 300 mm.

El más liviano de los Check Master de la tienda.

Calibra máquinas de medición por coordenadas.

Trabaja en vertical y en horizontal.

Un bloque cada 10 mm de la capacidad.

Valores relativos a la superficie de instalación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-740.

300 mm Capacidad

Altura H cubierta por los bloques.
±1,2 µm Exactitud entre bloques

En toda la capacidad.
1,0 µm Paralelismo de los bloques

En toda la capacidad.
10 mm Espaciado

Bloques en fila, un escalón cada 10 mm.
3,6 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-740 es la elección correcta.

Desafío Tolerancia estrecha en carrera corta

Con ±2,5 µm, el patrón común ocupa buena parte de la tolerancia de una MMC precisa.

Solución

El 515-740 declara ±1,2 µm entre bloques en los 300 mm.

Desafío Montaje sin esfuerzo

Incluso el patrón común más pequeño pesa 7 kg.

Solución

El 515-740 pesa 3,6 kg.

Desafío Verificar el movimiento de la mesa

El error de posicionamiento de la mesa pasa directo a la pieza mecanizada.

Solución

El 515-740 da una referencia de longitud cada 10 mm a lo largo del movimiento.

Desafío Eje vertical y eje horizontal

Tener un patrón para cada orientación ocupa espacio y presupuesto.

Solución

El 515-740 se puede usar acostado o de pie.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: Alta Exactitud
Capacidad (H): 300 mm
Espaciado de los Bloques: 10mm
Exactitud del espacio entre los bloques/H ≤ 310 mm: ±1,2 µm
Paralelismo de los bloques/H ≤ 450 mm: 1,0µm

Detalles técnicos

Línea: Check Master de alta exactitud
Masa: 3,6 kg
Orientación de uso: Vertical u horizontal
Disposición de los bloques: Bloques de 10 mm en fila
Referencia de las medidas: Exactitud y paralelismo de los bloques relativos a la superficie de instalación del equipo
Embalaje: Caja de madera, como accesorio estándar
Accesorio opcional (catálogo): Base de soporte 601167, para operación en vertical
Otras versiones (catálogo): Cerámica: 515-760 a 515-764; pulgadas: 515-730 a 515-734

Funciones

Cómo trabaja el 515-740

Vertical u horizontal

El mismo patrón trabaja de pie o acostado, según el eje que se quiere verificar.

Escalones cada 10 mm

Los bloques de 10 mm en fila dan un punto de referencia cada 10 mm a lo largo de la capacidad.

Exactitud por franja

El catálogo declara la exactitud y el paralelismo por franja de altura, relativos a la superficie de instalación.

Variantes de la serie

Patrones escalonados Mitutoyo disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-720	300 mm	Check Master	±2,5 µm
515-721	450 mm	Check Master	±2,5 µm
515-722	600 mm	Check Master	±2,5 µm
515-723	1000 mm	Check Master	±2,5 µm
515-724	1500 mm	Check Master	±2,5 µm
515-740 (este)	300 mm	Alta exactitud	±1,2 µm
515-741	450 mm	Alta exactitud	±1,2 µm
515-742	600 mm	Alta exactitud	±1,2 µm
515-743	1000 mm	Alta exactitud	±1,2 µm
515-744	1500 mm	Alta exactitud	±1,2 µm
516-498	5 bloques, 18 µm en total	Step Master, cerámica	no aplica

Artículos incluidos

Patrón Escalonado 515-740
Caja de madera
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 515-740?

Para verificar la exactitud de los movimientos de la mesa de las máquinas herramienta y calibrar máquinas de medición por coordenadas (MMC), en vertical u horizontal.

¿Cuál es la diferencia entre el 515-740 y el 515-720?

Los dos tienen 300 mm. El 515-740 es de alta exactitud: ±1,2 µm entre bloques y 1,0 µm de paralelismo, frente a ±2,5 µm y 1,2 µm, y pesa 3,6 kg frente a 7 kg.

¿El 515-740 tiene más de una franja de exactitud?

No. Con 300 mm, queda entero en la franja hasta 310 mm: ±1,2 µm entre bloques, y el paralelismo de 1,0 µm vale hasta 450 mm.

¿Respecto de qué se mide la exactitud del 515-740?

De la superficie de instalación del equipo, según la nota del catálogo.

¿El 515-740 viene con certificado?

Viene con certificado de inspección, dentro de la caja de madera que es accesorio estándar.
