Patrón Escalonado Serie 515 - 515-723

Patrón Escalonado Serie 515 - 515-723 - Mitutoyo

Name: Patrón Escalonado Serie 515 - 515-723
Brand: Mitutoyo
SKU: 515-723

SKU: 515-723

Cantidad

Sobre el producto

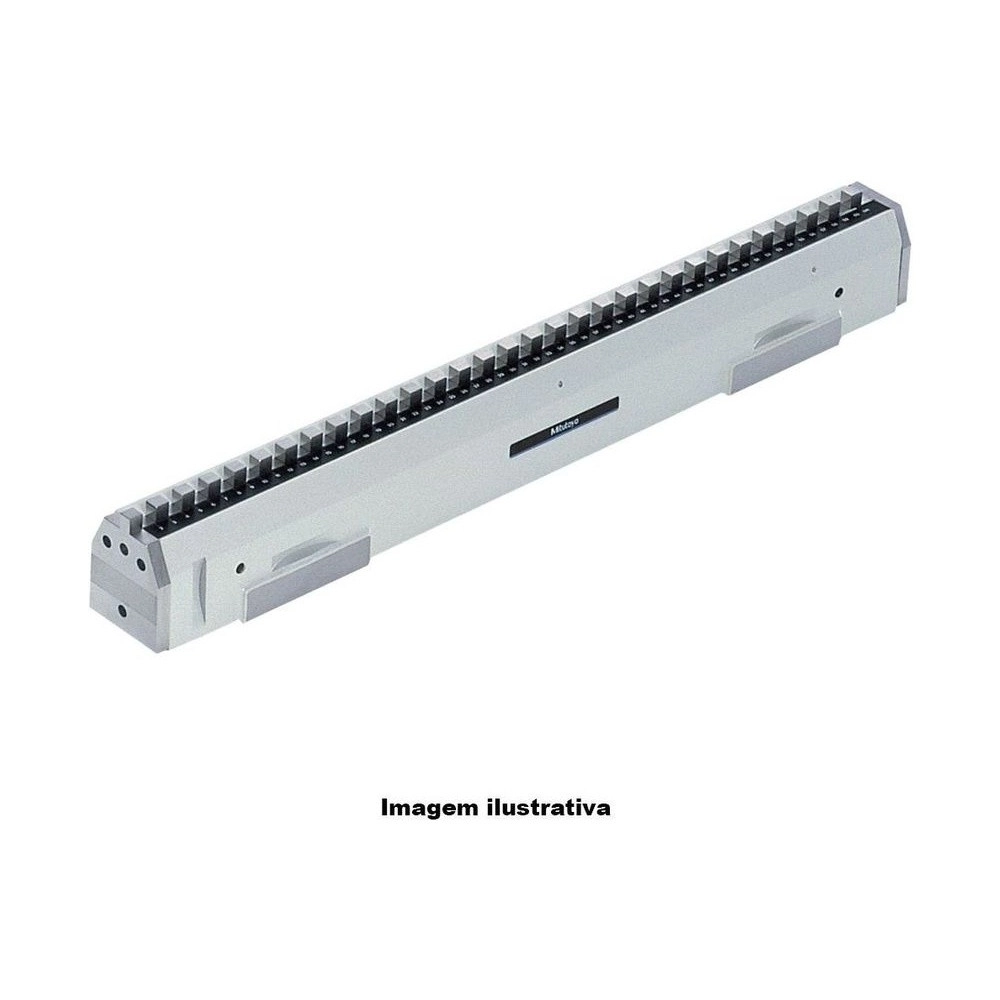

El Patrón Escalonado Mitutoyo 515-723, el Check Master de la serie 515, fue diseñado para verificar la exactitud de los movimientos de la mesa de las máquinas herramienta y para calibrar máquinas de medición por coordenadas (MMC). Con 1000 mm y 22 kg, es el Check Master para ejes de un metro, con tres franjas de especificación.

La exactitud entre bloques va de ±2,5 µm hasta 310 mm a ±3,5 µm hasta 610 mm y ±5,0 µm hasta 1000 mm; el paralelismo, de 1,2 a 1,5 y 2,0 µm en las mismas franjas.

Los bloques de 10 mm vienen en fila, en una pila de bloques patrón adheridos de forma permanente dentro de un marco rígido, y el patrón se puede usar en orientación vertical u horizontal. La exactitud y el paralelismo son relativos a la superficie de instalación del equipo. Viene en caja de madera, con certificado de inspección.

Capacidad de 1000 mm · 22 kg
Exactitud entre bloques de ±2,5 µm hasta 310 mm · ±5,0 µm en lo alto
Paralelismo de 1,2 µm · 2,0 µm en lo alto
Bloques de 10 mm en fila · vertical u horizontal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-723 entre los patrones escalonados Mitutoyo.

Un metro de referencia con bloques cada 10 mm.

±2,5, ±3,5 y ±5,0 µm según la altura.

Calibra máquinas de medición por coordenadas.

Trabaja en vertical y en horizontal.

Un bloque cada 10 mm de la capacidad.

Valores relativos a la superficie de instalación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-723.

1000 mm Capacidad

Altura H cubierta por los bloques.
±2,5 µm Exactitud entre bloques

Hasta 310 mm; ±3,5 µm en 310 < H ≤ 610 mm, ±5,0 µm en 610 < H ≤ 1010 mm.
1,2 µm Paralelismo de los bloques

En la primera franja; 1,5 µm en 310 < H ≤ 610 mm, 2,0 µm en 610 < H ≤ 1010 mm.
10 mm Espaciado

Bloques en fila, un escalón cada 10 mm.
22 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-723 es la elección correcta.

Desafío Eje de un metro

Verificar un eje largo con un patrón corto obliga a reposicionar y sumar errores.

Solución

El 515-723 cubre 1000 mm de una vez.

Desafío Conocer la tolerancia al final de la carrera

Al final de un patrón largo, la especificación es más amplia que al inicio.

Solución

El catálogo da ±5,0 µm entre bloques y 2,0 µm de paralelismo de 610 a 1000 mm.

Desafío Verificar el movimiento de la mesa

El error de posicionamiento de la mesa pasa directo a la pieza mecanizada.

Solución

El 515-723 da una referencia de longitud cada 10 mm a lo largo del movimiento.

Desafío Un patrón para las dos posiciones

Comprar un patrón vertical y otro horizontal duplica la inversión.

Solución

El 515-723 trabaja en las dos orientaciones.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Capacidad (H): 1000 mm
Espaciado de los Bloques: 10mm
Exactitud del espacio entre los bloques/H ≤ 310 mm: ±2,5 µm
Exactitud del espacio entre los bloques/310 < H ≤ 610 mm: ±3,5 µm
Exactitud del espacio entre los bloques/610 < H ≤ 1010mm: ±5,0 µm
Paralelismo de los bloques/H ≤ 310 mm: 1,2µm
Paralelismo de los bloques/310 < H ≤ 610mm: 1,5µm
Paralelismo de los bloques/610 < H ≤ 1010mm: 2,0 µm

Detalles técnicos

Línea: Check Master
Masa: 22 kg
Orientación de uso: Vertical u horizontal
Disposición de los bloques: Bloques de 10 mm en fila
Construcción: Pila de bloques patrón adheridos de forma permanente, alojada en un marco rígido
Referencia de las medidas: Exactitud y paralelismo de los bloques relativos a la superficie de instalación del equipo
Embalaje: Caja de madera, como accesorio estándar
Versiones en pulgadas (catálogo): 515-710 a 515-713

Funciones

Cómo trabaja el 515-723

Vertical u horizontal

El mismo patrón trabaja de pie o acostado, según el eje que se quiere verificar.

Escalones cada 10 mm

Los bloques de 10 mm en fila dan un punto de referencia cada 10 mm a lo largo de la capacidad.

Exactitud por franja

El catálogo declara la exactitud y el paralelismo por franja de altura, relativos a la superficie de instalación.

Variantes de la serie

Patrones escalonados Mitutoyo disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-720	300 mm	Check Master	±2,5 µm
515-721	450 mm	Check Master	±2,5 µm
515-722	600 mm	Check Master	±2,5 µm
515-723 (este)	1000 mm	Check Master	±2,5 µm
515-724	1500 mm	Check Master	±2,5 µm
515-740	300 mm	Alta exactitud	±1,2 µm
515-741	450 mm	Alta exactitud	±1,2 µm
515-742	600 mm	Alta exactitud	±1,2 µm
515-743	1000 mm	Alta exactitud	±1,2 µm
515-744	1500 mm	Alta exactitud	±1,2 µm
516-498	5 bloques, 18 µm en total	Step Master, cerámica	no aplica

Artículos incluidos

Patrón Escalonado 515-723
Caja de madera
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 515-723?

Para verificar la exactitud de los movimientos de la mesa de las máquinas herramienta y calibrar máquinas de medición por coordenadas (MMC), en vertical u horizontal.

¿Cuáles son las franjas de exactitud del 515-723?

±2,5 µm en H ≤ 310 mm, ±3,5 µm en 310 < H ≤ 610 mm, ±5,0 µm en 610 < H ≤ 1010 mm. El paralelismo es de 1,2 µm en H ≤ 310 mm, 1,5 µm en 310 < H ≤ 610 mm, 2,0 µm en 610 < H ≤ 1010 mm.

¿Cuánto pesa el 515-723?

22 kg, y viene en caja de madera. La versión de alta exactitud de igual capacidad, 515-743, pesa 12 kg.

¿Respecto de qué se mide la exactitud del 515-723?

De la superficie de instalación del equipo, según la nota del catálogo.

¿Qué viene con el 515-723?

Caja de madera, como accesorio estándar, y certificado de inspección.
