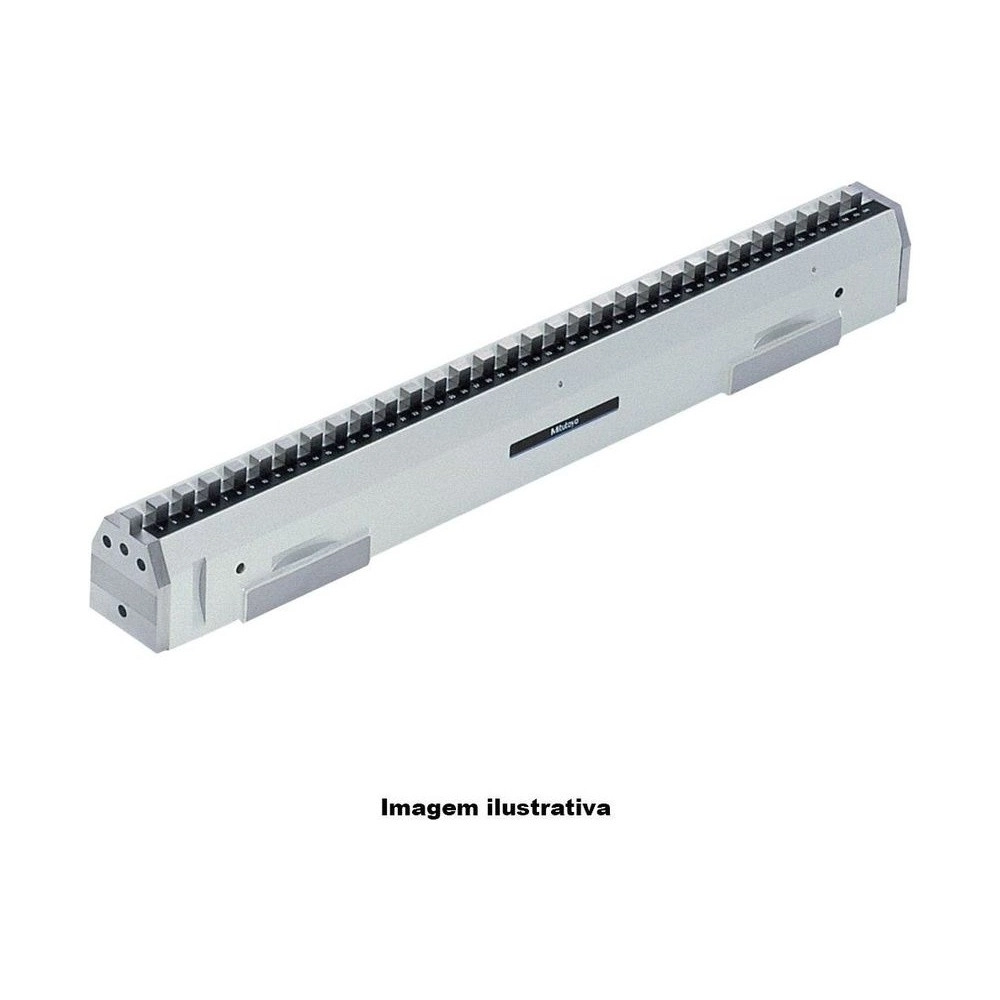

Name: Patrón Escalonado Serie 515 - 515-721
Brand: Mitutoyo
SKU: 515-721

SKU: 515-721

Cantidad

Sobre el producto

El Patrón Escalonado Mitutoyo 515-721 es un Check Master de la serie 515. Con 450 mm y 10 kg, es el primero de la línea estándar que supera 310 mm y, por eso, el primero con dos franjas de especificación. Como toda la línea, sirve para verificar el movimiento de mesas de máquinas herramienta y calibrar MMC.

Hasta 310 mm la exactitud entre bloques es de ±2,5 µm y el paralelismo de 1,2 µm; en el tramo de 310 a 450 mm, los valores pasan a ±3,5 µm y 1,5 µm.

Puede trabajar de pie o acostado. Los valores declarados valen respecto de la superficie de instalación del equipo, con los bloques de 10 mm en fila y adheridos de forma permanente en un marco rígido. La caja de madera y el certificado de inspección acompañan al patrón.

Capacidad de 450 mm · 10 kg
Exactitud entre bloques de ±2,5 µm hasta 310 mm · ±3,5 µm en lo alto
Paralelismo de 1,2 µm · 1,5 µm en lo alto
Bloques de 10 mm en fila · vertical u horizontal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-721 entre los patrones escalonados Mitutoyo.

150 mm más que el 515-720.

±2,5 µm hasta 310 mm; ±3,5 µm por encima.

Referencia para el posicionamiento de la mesa de la máquina.

El mismo patrón en las dos orientaciones.

Acompaña al patrón, en la caja de madera.

Exactitud relativa a la superficie de instalación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-721.

450 mm Capacidad

Altura H cubierta por los bloques.
±2,5 µm Exactitud entre bloques

Hasta 310 mm; ±3,5 µm en 310 < H ≤ 610 mm.
1,2 µm Paralelismo de los bloques

En la primera franja; 1,5 µm en 310 < H ≤ 610 mm.
10 mm Espaciado

Bloques en fila, un escalón cada 10 mm.
10 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-721 es la elección correcta.

Desafío Carrera algo mayor que 300 mm

El patrón de 300 mm deja sin referencia el final de la carrera.

Solución

El 515-721 llega a 450 mm.

Desafío Saber qué vale por encima de 310 mm

Una exactitud única oculta el cambio de especificación en lo alto del patrón.

Solución

El catálogo da ±3,5 µm entre bloques y 1,5 µm de paralelismo en el tramo por encima de 310 mm.

Desafío Mesa que posiciona mal

Sin referencia, el desvío de la mesa solo aparece en la pieza terminada.

Solución

Con bloques cada 10 mm, el 515-721 muestra el movimiento de la mesa punto a punto.

Desafío Un patrón para las dos posiciones

Comprar un patrón vertical y otro horizontal duplica la inversión.

Solución

El 515-721 trabaja en las dos orientaciones.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Capacidad (H): 450 mm
Espaciado de los Bloques: 10mm
Exactitud del espacio entre los bloques/H ≤ 310 mm: ±2,5 µm
Exactitud del espacio entre los bloques/310 < H ≤ 610 mm: ±3,5 µm
Paralelismo de los bloques/H ≤ 310 mm: 1,2µm
Paralelismo de los bloques/310 < H ≤ 610mm: 1,5µm

Detalles técnicos

Línea: Check Master
Masa: 10 kg
Orientación de uso: Vertical u horizontal
Disposición de los bloques: Bloques de 10 mm en fila
Construcción: Pila de bloques patrón adheridos de forma permanente, alojada en un marco rígido
Referencia de las medidas: Exactitud y paralelismo de los bloques relativos a la superficie de instalación del equipo
Embalaje: Caja de madera, como accesorio estándar
Versiones en pulgadas (catálogo): 515-710 a 515-713

Funciones

Cómo trabaja el 515-721

Vertical u horizontal

El mismo patrón trabaja de pie o acostado, según el eje que se quiere verificar.

Escalones cada 10 mm

Los bloques de 10 mm en fila dan un punto de referencia cada 10 mm a lo largo de la capacidad.

Exactitud por franja

El catálogo declara la exactitud y el paralelismo por franja de altura, relativos a la superficie de instalación.

Variantes de la serie

Patrones escalonados Mitutoyo disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-720	300 mm	Check Master	±2,5 µm
515-721 (este)	450 mm	Check Master	±2,5 µm
515-722	600 mm	Check Master	±2,5 µm
515-723	1000 mm	Check Master	±2,5 µm
515-724	1500 mm	Check Master	±2,5 µm
515-740	300 mm	Alta exactitud	±1,2 µm
515-741	450 mm	Alta exactitud	±1,2 µm
515-742	600 mm	Alta exactitud	±1,2 µm
515-743	1000 mm	Alta exactitud	±1,2 µm
515-744	1500 mm	Alta exactitud	±1,2 µm
516-498	5 bloques, 18 µm en total	Step Master, cerámica	no aplica
