Patrón Escalonado Serie 515 - 515-724

Patrón Escalonado Serie 515 - 515-724 - Mitutoyo

Name: Patrón Escalonado Serie 515 - 515-724
Brand: Mitutoyo
SKU: 515-724

SKU: 515-724

Cantidad

Sobre el producto

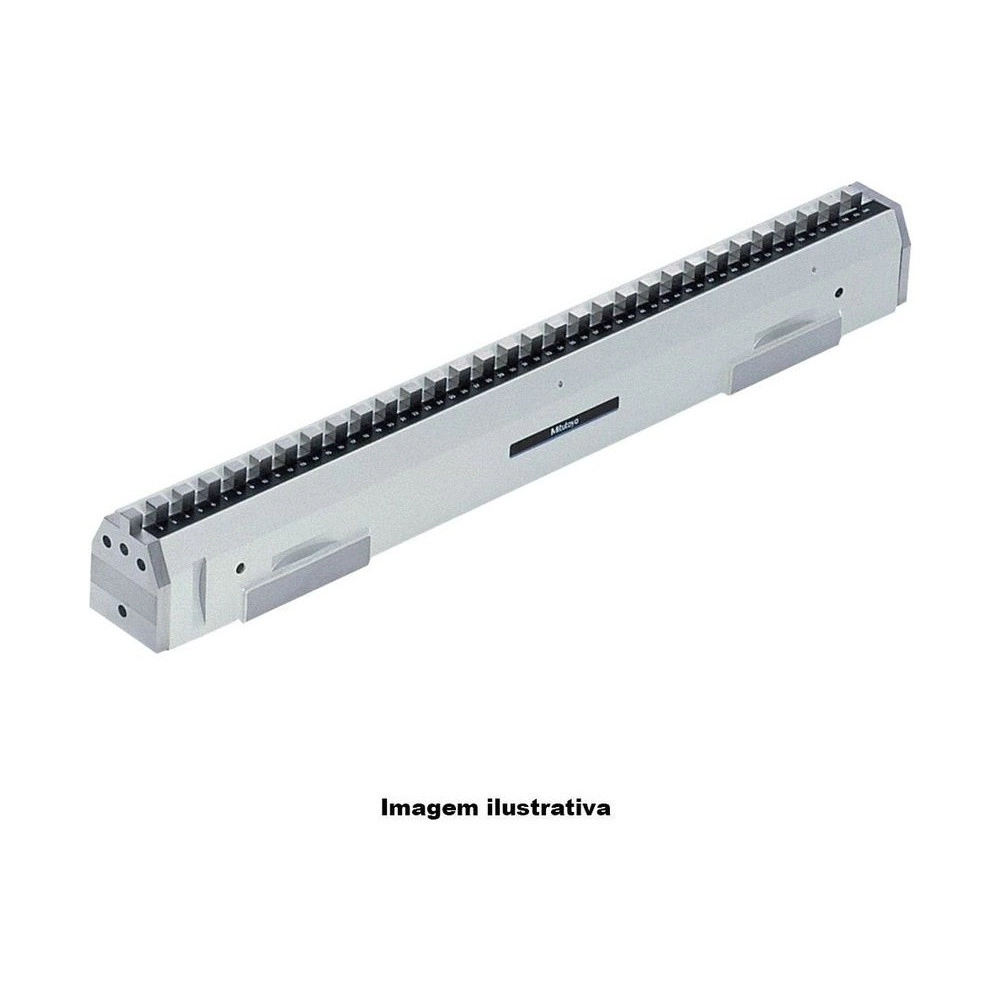

El Patrón Escalonado Mitutoyo 515-724 es un Check Master de la serie 515. Es el Check Master más grande de la serie: 1500 mm y 30 kg, el único con las cuatro franjas de especificación del catálogo. Como toda la línea, sirve para verificar el movimiento de mesas de máquinas herramienta y calibrar MMC.

En la última franja, de 1010 a 1500 mm, valen ±8,0 µm entre bloques y 2,5 µm de paralelismo; en la primera, hasta 310 mm, los mismos ±2,5 µm y 1,2 µm del 515-720.

Puede trabajar de pie o acostado. Los valores declarados valen respecto de la superficie de instalación del equipo, con los bloques de 10 mm en fila y adheridos de forma permanente en un marco rígido. La caja de madera y el certificado de inspección acompañan al patrón.

Capacidad de 1500 mm · 30 kg
Exactitud entre bloques de ±2,5 µm hasta 310 mm · ±8,0 µm en lo alto
Paralelismo de 1,2 µm · 2,5 µm en lo alto
Bloques de 10 mm en fila · vertical u horizontal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-724 entre los patrones escalonados Mitutoyo.

La mayor capacidad entre los patrones escalonados de la tienda.

De ±2,5 a ±8,0 µm según la altura.

Referencia para el posicionamiento de la mesa de la máquina.

El mismo patrón en las dos orientaciones.

Acompaña al patrón, en la caja de madera.

Exactitud relativa a la superficie de instalación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-724.

1500 mm Capacidad

Altura H cubierta por los bloques.
±2,5 µm Exactitud entre bloques

Hasta 310 mm; ±3,5 µm en 310 < H ≤ 610 mm, ±5,0 µm en 610 < H ≤ 1010 mm, ±8,0 µm en 1010 < H ≤ 1510 mm.
1,2 µm Paralelismo de los bloques

En la primera franja; 1,5 µm en 310 < H ≤ 610 mm, 2,0 µm en 610 < H ≤ 1010 mm, 2,5 µm en 1010 < H ≤ 1510 mm.
10 mm Espaciado

Bloques en fila, un escalón cada 10 mm.
30 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-724 es la elección correcta.

Desafío Eje de más de un metro

Con 1000 mm, el patrón no cubre una MMC o máquina de carrera larga.

Solución

El 515-724 llega a 1500 mm.

Desafío Patrón de 30 kg en el montaje

Un patrón largo y pesado necesita apoyo firme y planificado.

Solución

El catálogo declara 30 kg; la exactitud vale relativa a la superficie de instalación del equipo.

Desafío Mesa que posiciona mal

Sin referencia, el desvío de la mesa solo aparece en la pieza terminada.

Solución

Con bloques cada 10 mm, el 515-724 muestra el movimiento de la mesa punto a punto.

Desafío Eje vertical y eje horizontal

Tener un patrón para cada orientación ocupa espacio y presupuesto.

Solución

El 515-724 se puede usar acostado o de pie.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Capacidad (H): 1500 mm
Espaciado de los Bloques: 10mm
Exactitud del espacio entre los bloques/H ≤ 310 mm: ±2,5 µm
Exactitud del espacio entre los bloques/310 < H ≤ 610 mm: ±3,5 µm
Exactitud del espacio entre los bloques/610 < H ≤ 1010mm: ±5,0 µm
Exactitud del espacio entre los bloques/1010< H ≤ 1510 mm: ±8,0 µm
Paralelismo de los bloques/H ≤ 310 mm: 1,2µm
Paralelismo de los bloques/310 < H ≤ 610mm: 1,5µm
Paralelismo de los bloques/610 < H ≤ 1010mm: 2,0 µm
Paralelismo de los bloques/1010< H ≤ 1510 mm: 2,5 µm

Detalles técnicos

Línea: Check Master
Masa: 30 kg
Orientación de uso: Vertical u horizontal
Disposición de los bloques: Bloques de 10 mm en fila
Construcción: Pila de bloques patrón adheridos de forma permanente, alojada en un marco rígido
Referencia de las medidas: Exactitud y paralelismo de los bloques relativos a la superficie de instalación del equipo
Embalaje: Caja de madera, como accesorio estándar
Versiones en pulgadas (catálogo): 515-710 a 515-713

Funciones

Cómo trabaja el 515-724

Vertical u horizontal

El mismo patrón trabaja de pie o acostado, según el eje que se quiere verificar.

Escalones cada 10 mm

Los bloques de 10 mm en fila dan un punto de referencia cada 10 mm a lo largo de la capacidad.

Exactitud por franja

El catálogo declara la exactitud y el paralelismo por franja de altura, relativos a la superficie de instalación.

Variantes de la serie

Patrones escalonados Mitutoyo disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-720	300 mm	Check Master	±2,5 µm
515-721	450 mm	Check Master	±2,5 µm
515-722	600 mm	Check Master	±2,5 µm
515-723	1000 mm	Check Master	±2,5 µm
515-724 (este)	1500 mm	Check Master	±2,5 µm
515-740	300 mm	Alta exactitud	±1,2 µm
515-741	450 mm	Alta exactitud	±1,2 µm
515-742	600 mm	Alta exactitud	±1,2 µm
515-743	1000 mm	Alta exactitud	±1,2 µm
515-744	1500 mm	Alta exactitud	±1,2 µm
516-498	5 bloques, 18 µm en total	Step Master, cerámica	no aplica

Artículos incluidos

Patrón Escalonado 515-724
Caja de madera
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Dónde se usa el Check Master 515-724?

En la verificación del movimiento de la mesa de máquinas herramienta y en la calibración de MMC. Se puede montar de pie o acostado.

¿Cuál es la exactitud del 515-724 al final del patrón?

±8,0 µm entre bloques y 2,5 µm de paralelismo de 1010 a 1500 mm. Las franjas anteriores son ±2,5 µm en H ≤ 310 mm, ±3,5 µm en 310 < H ≤ 610 mm, ±5,0 µm en 610 < H ≤ 1010 mm.

¿Cuál es la diferencia entre el 515-724 y el 515-744?

Los dos tienen 1500 mm. El 515-744, de alta exactitud, llega a ±4,0 µm al final del patrón, la mitad de los ±8,0 µm del 515-724, y pesa 18 kg frente a 30 kg.

¿Cuál es la referencia de los valores del 515-724?

La exactitud y el paralelismo de los bloques son relativos a la superficie de instalación del equipo.

¿El 515-724 viene con certificado?

Viene con certificado de inspección, dentro de la caja de madera que es accesorio estándar.
