Name: Patrón Escalonado Estándar de Gran Exactitud Serie 515 - 515-744
Brand: Mitutoyo
SKU: 515-744

SKU: 515-744

Cantidad

Sobre el producto

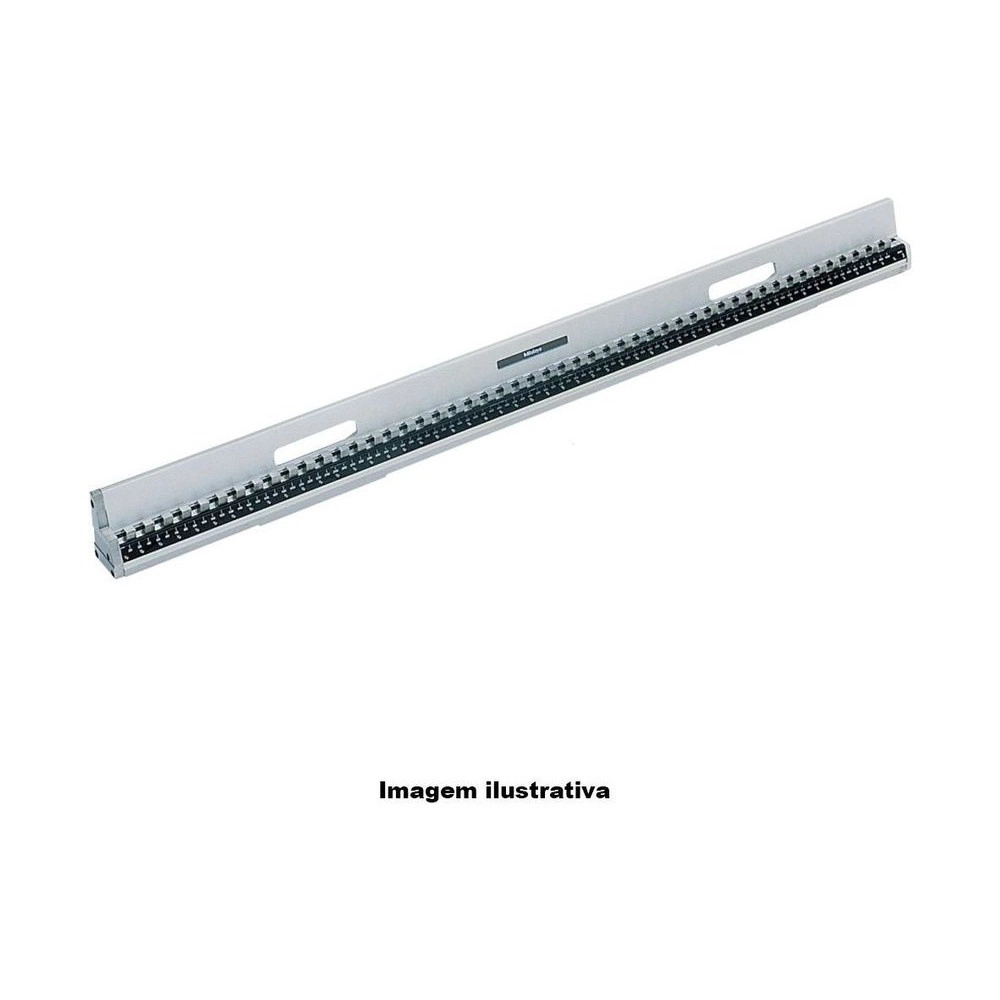

El Patrón Escalonado de Alta Exactitud Mitutoyo 515-744 es un Check Master de la serie 515. Es el Check Master de alta exactitud más grande: 1500 mm, con 18 kg y cuatro franjas de exactitud entre bloques. Como toda la línea, sirve para verificar el movimiento de mesas de máquinas herramienta y calibrar MMC.

En el tramo final, de 1010 a 1500 mm, valen ±4,0 µm entre bloques y 2,0 µm de paralelismo, la mitad de los ±8,0 µm del Check Master estándar del mismo tamaño.

Puede trabajar de pie o acostado. Los valores declarados valen respecto de la superficie de instalación del equipo, con los bloques de 10 mm en fila. La caja de madera y el certificado de inspección acompañan al patrón.

Capacidad de 1500 mm · 18 kg
Exactitud entre bloques de ±1,2 µm hasta 310 mm · ±4,0 µm en lo alto
Paralelismo de 1,0 µm · 2,0 µm en lo alto
Bloques de 10 mm en fila · vertical u horizontal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-744 entre los patrones escalonados Mitutoyo.

El mayor de la línea de alta exactitud.

De 1010 a 1500 mm, con 2,0 µm de paralelismo.

Referencia para el posicionamiento de la mesa de la máquina.

El mismo patrón en las dos orientaciones.

Acompaña al patrón, en la caja de madera.

Exactitud relativa a la superficie de instalación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-744.

1500 mm Capacidad

Altura H cubierta por los bloques.
±1,2 µm Exactitud entre bloques

Hasta 310 mm; ±1,8 µm en 310 < H ≤ 610 mm, ±2,5 µm en 610 < H ≤ 1010 mm, ±4,0 µm en 1010 < H ≤ 1510 mm.
1,0 µm Paralelismo de los bloques

En la primera franja; 1,5 µm en 450 < H ≤ 1010 mm, 2,0 µm en 1010 < H ≤ 1510 mm.
10 mm Espaciado

Bloques en fila, un escalón cada 10 mm.
18 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-744 es la elección correcta.

Desafío Máquina grande con tolerancia fina

En el Check Master estándar de 1500 mm, el final del patrón llega a ±8,0 µm.

Solución

El 515-744 queda en ±4,0 µm en el mismo tramo.

Desafío Patrón de 1,5 m para montar

El Check Master estándar de 1500 mm pesa 30 kg.

Solución

El 515-744 pesa 18 kg.

Desafío Mesa que posiciona mal

Sin referencia, el desvío de la mesa solo aparece en la pieza terminada.

Solución

Con bloques cada 10 mm, el 515-744 muestra el movimiento de la mesa punto a punto.

Desafío Eje vertical y eje horizontal

Tener un patrón para cada orientación ocupa espacio y presupuesto.

Solución

El 515-744 se puede usar acostado o de pie.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: Alta Exactitud
Capacidad (H): 1500 mm
Espaciado de los Bloques: 10mm
Exactitud del espacio entre los bloques/H ≤ 310 mm: ±1,2 µm
Exactitud del espacio entre los bloques/310 < H ≤ 610 mm: ±1,8µm
Exactitud del espacio entre los bloques/610 < H ≤ 1010mm: ±2,5µm
Exactitud del espacio entre los bloques/1010< H ≤ 1510 mm: ±4,0µm
Paralelismo de los bloques/H ≤ 450 mm: 1,0µm
Paralelismo de los bloques/450 < H ≤ 1010 mm: 1,5µm
Paralelismo de los bloques/1010< H ≤ 1510 mm: 2,0µm

Detalles técnicos

Línea: Check Master de alta exactitud
Masa: 18 kg
Orientación de uso: Vertical u horizontal
Disposición de los bloques: Bloques de 10 mm en fila
Referencia de las medidas: Exactitud y paralelismo de los bloques relativos a la superficie de instalación del equipo
Embalaje: Caja de madera, como accesorio estándar
Accesorio opcional (catálogo): Base de soporte 601167, para operación en vertical
Otras versiones (catálogo): Cerámica: 515-760 a 515-764; pulgadas: 515-730 a 515-734

Funciones

Cómo trabaja el 515-744

Vertical u horizontal

El mismo patrón trabaja de pie o acostado, según el eje que se quiere verificar.

Escalones cada 10 mm

Los bloques de 10 mm en fila dan un punto de referencia cada 10 mm a lo largo de la capacidad.

Exactitud por franja

El catálogo declara la exactitud y el paralelismo por franja de altura, relativos a la superficie de instalación.

Variantes de la serie

Patrones escalonados Mitutoyo disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-720	300 mm	Check Master	±2,5 µm
515-721	450 mm	Check Master	±2,5 µm
515-722	600 mm	Check Master	±2,5 µm
515-723	1000 mm	Check Master	±2,5 µm
515-724	1500 mm	Check Master	±2,5 µm
515-740	300 mm	Alta exactitud	±1,2 µm
515-741	450 mm	Alta exactitud	±1,2 µm
515-742	600 mm	Alta exactitud	±1,2 µm
515-743	1000 mm	Alta exactitud	±1,2 µm
515-744 (este)	1500 mm	Alta exactitud	±1,2 µm
516-498	5 bloques, 18 µm en total	Step Master, cerámica	no aplica

Artículos incluidos

Patrón Escalonado 515-744
Caja de madera
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Dónde se usa el Check Master 515-744?

En la verificación del movimiento de la mesa de máquinas herramienta y en la calibración de MMC. Se puede montar de pie o acostado.

¿Cuáles son las franjas de exactitud del 515-744?

±1,2 µm en H ≤ 310 mm, ±1,8 µm en 310 < H ≤ 610 mm, ±2,5 µm en 610 < H ≤ 1010 mm, ±4,0 µm en 1010 < H ≤ 1510 mm. El paralelismo es de 1,0 µm en H ≤ 450 mm, 1,5 µm en 450 < H ≤ 1010 mm, 2,0 µm en 1010 < H ≤ 1510 mm.

¿Cuál es la diferencia entre el 515-744 y el 515-724?

Los dos tienen 1500 mm. El 515-744 llega a ±4,0 µm al final del patrón, frente a ±8,0 µm, y pesa 18 kg frente a 30 kg.

¿Cuál es la referencia de los valores del 515-744?

La exactitud y el paralelismo de los bloques son relativos a la superficie de instalación del equipo.

¿El 515-744 viene con certificado?

Viene con certificado de inspección, dentro de la caja de madera que es accesorio estándar.
