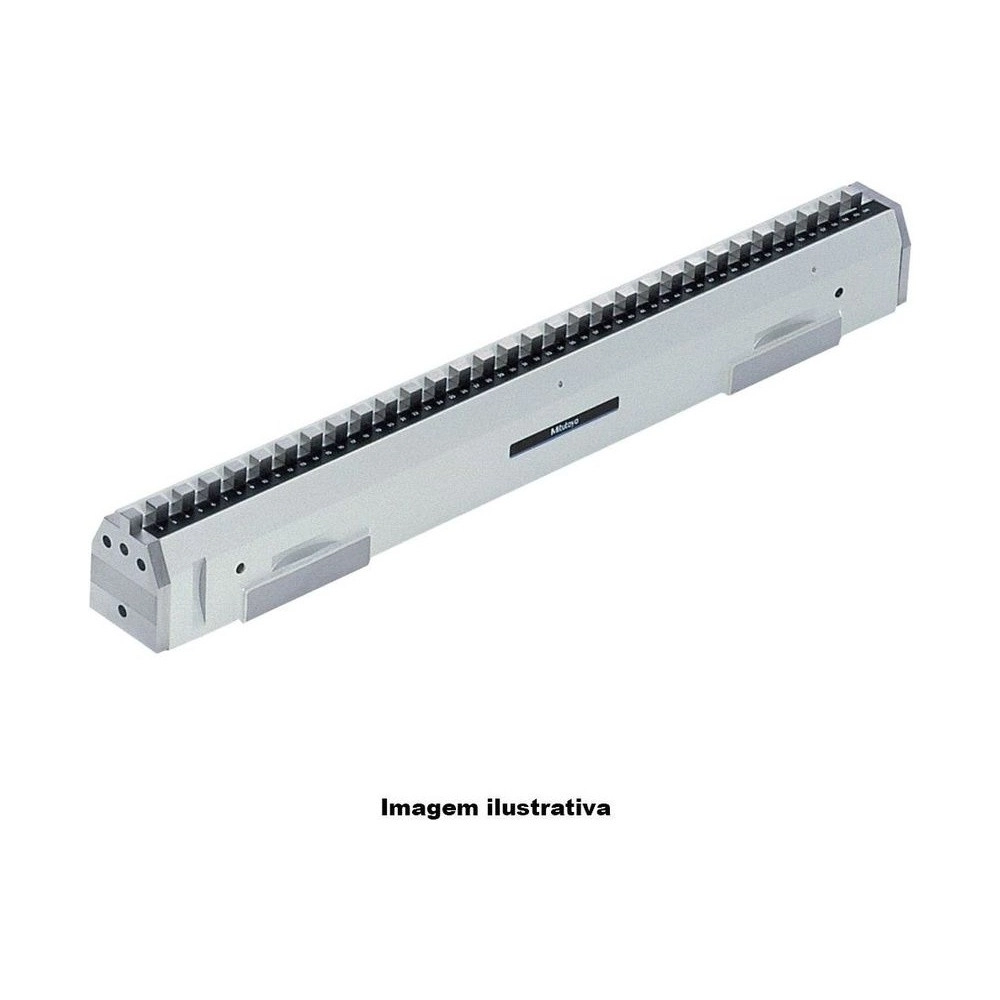

El Patrón Escalonado Mitutoyo 515-720, el Check Master de la serie 515, fue diseñado para verificar la exactitud de los movimientos de la mesa de las máquinas herramienta y para calibrar máquinas de medición por coordenadas (MMC). Es el Check Master más pequeño de la serie, con 300 mm y 7 kg, y el único de la línea estándar con una sola franja de especificación.

En toda la capacidad valen ±2,5 µm de exactitud entre bloques y 1,2 µm de paralelismo, sin el cambio de valor que tienen los modelos mayores por encima de 310 mm.

Los bloques de 10 mm vienen en fila, en una pila de bloques patrón adheridos de forma permanente dentro de un marco rígido, y el patrón se puede usar en orientación vertical u horizontal. La exactitud y el paralelismo son relativos a la superficie de instalación del equipo. Viene en caja de madera, con certificado de inspección.

Capacidad de 300 mm · 7 kg
Exactitud entre bloques de ±2,5 µm hasta 310 mm
Paralelismo de 1,2 µm · en toda la capacidad
Bloques de 10 mm en fila · vertical u horizontal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-720 entre los patrones escalonados Mitutoyo.

El más pequeño y liviano de la línea estándar.

±2,5 µm y 1,2 µm en toda la capacidad.

Calibra máquinas de medición por coordenadas.

Trabaja en vertical y en horizontal.

Un bloque cada 10 mm de la capacidad.

Valores relativos a la superficie de instalación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-720.

300 mm Capacidad

Altura H cubierta por los bloques.
±2,5 µm Exactitud entre bloques

En toda la capacidad.
1,2 µm Paralelismo de los bloques

En toda la capacidad.
10 mm Espaciado

Bloques en fila, un escalón cada 10 mm.
7 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-720 es la elección correcta.

Desafío Máquina de carrera corta

Un patrón demasiado largo para la mesa solo complica el montaje.

Solución

El 515-720 cubre 300 mm, la carrera de máquinas y MMC pequeñas.

Desafío Llevar el patrón hasta la máquina

Un patrón pesado exige dos personas y tiempo de montaje.

Solución

Con 7 kg, el 515-720 es el más liviano de la línea estándar.

Desafío Verificar el movimiento de la mesa

El error de posicionamiento de la mesa pasa directo a la pieza mecanizada.

Solución

El 515-720 da una referencia de longitud cada 10 mm a lo largo del movimiento.

Desafío Eje vertical y eje horizontal

Tener un patrón para cada orientación ocupa espacio y presupuesto.

Solución

El 515-720 se puede usar acostado o de pie.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Capacidad (H): 300 mm
Espaciado de los Bloques: 10mm
Exactitud del espacio entre los bloques/H ≤ 310 mm: ±2,5 µm
Paralelismo de los bloques/H ≤ 310 mm: 1,2µm

Detalles técnicos

Línea: Check Master
Masa: 7 kg
Orientación de uso: Vertical u horizontal
Disposición de los bloques: Bloques de 10 mm en fila
Construcción: Pila de bloques patrón adheridos de forma permanente, alojada en un marco rígido
Referencia de las medidas: Exactitud y paralelismo de los bloques relativos a la superficie de instalación del equipo
Embalaje: Caja de madera, como accesorio estándar
Versiones en pulgadas (catálogo): 515-710 a 515-713

Funciones

Cómo trabaja el 515-720

Vertical u horizontal

El mismo patrón trabaja de pie o acostado, según el eje que se quiere verificar.

Escalones cada 10 mm

Los bloques de 10 mm en fila dan un punto de referencia cada 10 mm a lo largo de la capacidad.

Exactitud por franja

El catálogo declara la exactitud y el paralelismo por franja de altura, relativos a la superficie de instalación.

Variantes de la serie

Patrones escalonados Mitutoyo disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-720 (este)	300 mm	Check Master	±2,5 µm
515-721	450 mm	Check Master	±2,5 µm
515-722	600 mm	Check Master	±2,5 µm
515-723	1000 mm	Check Master	±2,5 µm
515-724	1500 mm	Check Master	±2,5 µm
515-740	300 mm	Alta exactitud	±1,2 µm
515-741	450 mm	Alta exactitud	±1,2 µm
515-742	600 mm	Alta exactitud	±1,2 µm
515-743	1000 mm	Alta exactitud	±1,2 µm
515-744	1500 mm	Alta exactitud	±1,2 µm
516-498	5 bloques, 18 µm en total	Step Master, cerámica	no aplica

Artículos incluidos

Patrón Escalonado 515-720
Caja de madera
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 515-720?

Para verificar la exactitud de los movimientos de la mesa de las máquinas herramienta y calibrar máquinas de medición por coordenadas (MMC), en vertical u horizontal.

¿Para qué tamaño de máquina sirve el 515-720?

Para ejes y mesas con carrera de hasta 300 mm, que es su capacidad.

¿La exactitud del 515-720 cambia a lo largo del patrón?

No. En toda la capacidad valen ±2,5 µm de exactitud entre bloques y 1,2 µm de paralelismo, porque queda entero en la franja hasta 310 mm.

¿Respecto de qué se mide la exactitud del 515-720?

De la superficie de instalación del equipo, según la nota del catálogo.

¿El 515-720 viene con certificado?

Viene con certificado de inspección, dentro de la caja de madera que es accesorio estándar.
