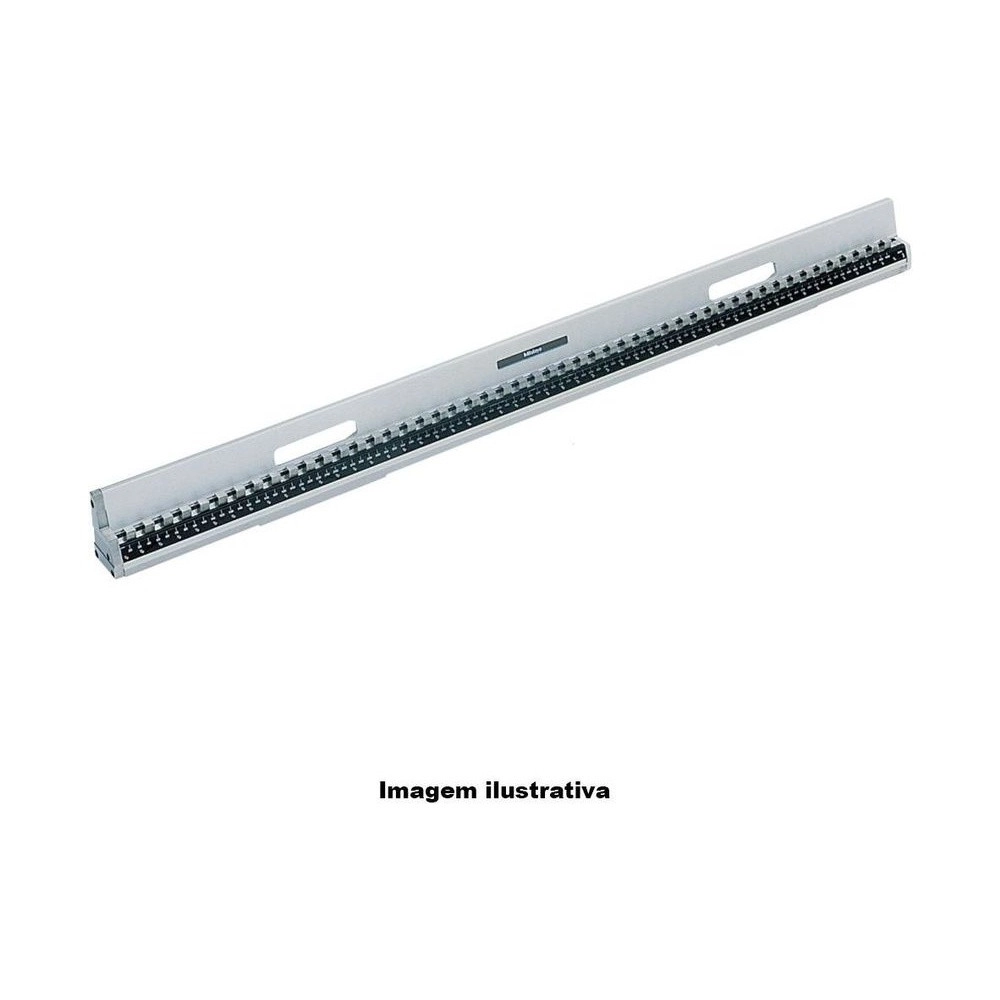

Verificar la exactitud con que se mueve la mesa de una máquina herramienta y calibrar una MMC: para eso existe el Patrón Escalonado de Alta Exactitud Mitutoyo 515-742, de la serie 515. Es el Check Master de alta exactitud de 600 mm, con 7,2 kg: prácticamente la masa del 515-720, que tiene la mitad del tamaño.

Hasta 610 mm, el peor valor de exactitud entre bloques es ±1,8 µm, mejor que los ±2,5 µm que el Check Master estándar ya tiene en la primera franja. El paralelismo es de 1,0 µm hasta 450 mm y de 1,5 µm por encima.

La caja de madera y el certificado de inspección vienen junto. Los bloques, de 10 mm, quedan en fila, y el uso puede ser en vertical u horizontal; la referencia de exactitud y paralelismo es la superficie de instalación del equipo.

Capacidad de 600 mm · 7,2 kg
Exactitud entre bloques de ±1,2 µm hasta 310 mm · ±1,8 µm en lo alto
Paralelismo de 1,0 µm · 1,5 µm en lo alto
Bloques de 10 mm en fila · vertical u horizontal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-742 entre los patrones escalonados Mitutoyo.

El doble del tamaño del 515-720 con la misma masa.

En toda la capacidad de 600 mm.

Comprueba cómo se desplaza la mesa.

Referencia de longitud a lo largo del eje.

Caja de madera y certificado de inspección.

En fila, un escalón cada 10 mm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-742.

600 mm Capacidad

Altura H cubierta por los bloques.
±1,2 µm Exactitud entre bloques

Hasta 310 mm; ±1,8 µm en 310 < H ≤ 610 mm.
1,0 µm Paralelismo de los bloques

En la primera franja; 1,5 µm en 450 < H ≤ 1010 mm.
10 mm Espaciado

Bloques en fila, un escalón cada 10 mm.
7,2 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-742 es la elección correcta.

Desafío Medio metro con tolerancia estrecha

En el Check Master estándar de 600 mm, el tramo alto llega a ±3,5 µm.

Solución

El 515-742 no supera ±1,8 µm entre bloques en los 600 mm.

Desafío Patrón largo y liviano

El Check Master estándar de 600 mm pesa 13 kg.

Solución

El 515-742 cubre la misma capacidad con 7,2 kg.

Desafío Calibrar una MMC

La máquina de medición por coordenadas necesita una referencia de longitud conocida.

Solución

El 515-742 fue hecho para calibrar MMC, además de máquinas herramienta.

Desafío Eje vertical y eje horizontal

Tener un patrón para cada orientación ocupa espacio y presupuesto.

Solución

El 515-742 se puede usar acostado o de pie.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: Alta Exactitud
Capacidad (H): 600 mm
Espaciado de los Bloques: 10mm
Exactitud del espacio entre los bloques/H ≤ 310 mm: ±1,2 µm
Exactitud del espacio entre los bloques/310 < H ≤ 610 mm: ±1,8µm
Paralelismo de los bloques/H ≤ 450 mm: 1,0µm
Paralelismo de los bloques/450 < H ≤ 1010 mm: 1,5µm

Detalles técnicos

Línea: Check Master de alta exactitud
Masa: 7,2 kg
Orientación de uso: Vertical u horizontal
Disposición de los bloques: Bloques de 10 mm en fila
Referencia de las medidas: Exactitud y paralelismo de los bloques relativos a la superficie de instalación del equipo
Embalaje: Caja de madera, como accesorio estándar
Accesorio opcional (catálogo): Base de soporte 601167, para operación en vertical
Otras versiones (catálogo): Cerámica: 515-760 a 515-764; pulgadas: 515-730 a 515-734

Funciones

Cómo trabaja el 515-742

Vertical u horizontal

El mismo patrón trabaja de pie o acostado, según el eje que se quiere verificar.

Escalones cada 10 mm

Los bloques de 10 mm en fila dan un punto de referencia cada 10 mm a lo largo de la capacidad.

Exactitud por franja

El catálogo declara la exactitud y el paralelismo por franja de altura, relativos a la superficie de instalación.

Variantes de la serie

Patrones escalonados Mitutoyo disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-720	300 mm	Check Master	±2,5 µm
515-721	450 mm	Check Master	±2,5 µm
515-722	600 mm	Check Master	±2,5 µm
515-723	1000 mm	Check Master	±2,5 µm
515-724	1500 mm	Check Master	±2,5 µm
515-740	300 mm	Alta exactitud	±1,2 µm
515-741	450 mm	Alta exactitud	±1,2 µm
515-742 (este)	600 mm	Alta exactitud	±1,2 µm
515-743	1000 mm	Alta exactitud	±1,2 µm
515-744	1500 mm	Alta exactitud	±1,2 µm
516-498	5 bloques, 18 µm en total	Step Master, cerámica	no aplica

Artículos incluidos

Patrón Escalonado 515-742
Caja de madera
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿El 515-742 se puede usar acostado?

Sí. El catálogo indica el uso en orientación vertical u horizontal, para máquinas herramienta y MMC.

¿Cuál es la exactitud del 515-742?

±1,2 µm en H ≤ 310 mm, ±1,8 µm en 310 < H ≤ 610 mm; paralelismo de 1,0 µm en H ≤ 450 mm, 1,5 µm en 450 < H ≤ 1010 mm.

¿Cuándo elegir el 515-742 en lugar del 515-722?

Cuando la tolerancia pide más que el patrón común. Los dos tienen 600 mm; el 515-742 queda en ±1,8 µm en lo alto, frente a ±3,5 µm, y pesa 7,2 kg frente a 13 kg.

¿Cómo se distribuye el espaciado del 515-742?

En bloques de 10 mm en fila, uno cada 10 mm de la capacidad.

¿El 515-742 viene con certificado?

Viene con certificado de inspección, dentro de la caja de madera que es accesorio estándar.
