Patrón Escalonado Estándar de Gran Exactitud Serie 515 - 515-741

Patrón Escalonado Estándar de Gran Exactitud Serie 515 - 515-741 - Mitutoyo

Name: Patrón Escalonado Estándar de Gran Exactitud Serie 515 - 515-741
Brand: Mitutoyo
SKU: 515-741

SKU: 515-741

Cantidad

Sobre el producto

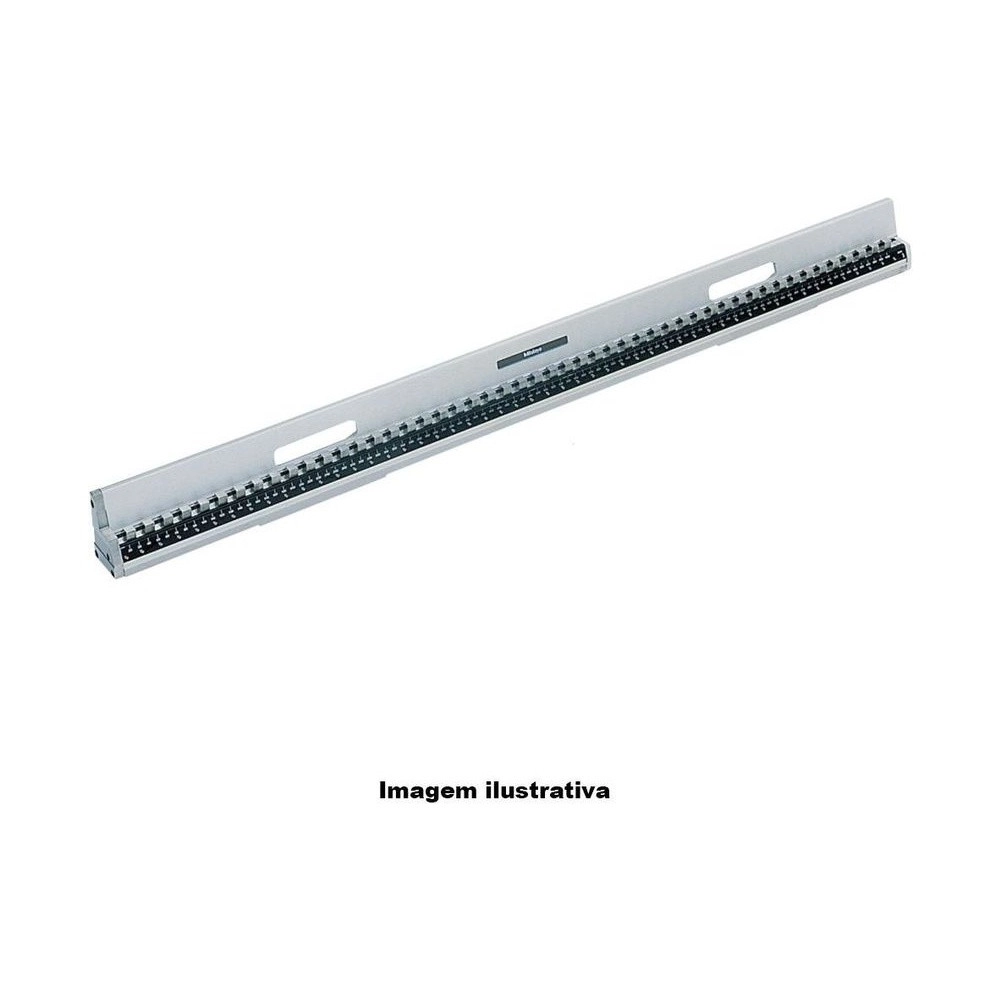

El Patrón Escalonado de Alta Exactitud Mitutoyo 515-741 es un Check Master de la serie 515. Tiene 450 mm y es el Check Master de alta exactitud más grande con paralelismo de 1,0 µm en toda la capacidad, porque la primera franja de paralelismo de esta línea llega a 450 mm. Como toda la línea, sirve para verificar el movimiento de mesas de máquinas herramienta y calibrar MMC.

La exactitud entre bloques es de ±1,2 µm hasta 310 mm y de ±1,8 µm de 310 a 450 mm. Pesa 5,4 kg.

Puede trabajar de pie o acostado. Los valores declarados valen respecto de la superficie de instalación del equipo, con los bloques de 10 mm en fila. La caja de madera y el certificado de inspección acompañan al patrón.

Capacidad de 450 mm · 5,4 kg
Exactitud entre bloques de ±1,2 µm hasta 310 mm · ±1,8 µm en lo alto
Paralelismo de 1,0 µm · en toda la capacidad
Bloques de 10 mm en fila · vertical u horizontal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-741 entre los patrones escalonados Mitutoyo.

En los 450 mm.

De 310 a 450 mm; ±1,2 µm debajo.

Referencia para el posicionamiento de la mesa de la máquina.

El mismo patrón en las dos orientaciones.

Acompaña al patrón, en la caja de madera.

Exactitud relativa a la superficie de instalación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-741.

450 mm Capacidad

Altura H cubierta por los bloques.
±1,2 µm Exactitud entre bloques

Hasta 310 mm; ±1,8 µm en 310 < H ≤ 610 mm.
1,0 µm Paralelismo de los bloques

En toda la capacidad.
10 mm Espaciado

Bloques en fila, un escalón cada 10 mm.
5,4 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-741 es la elección correcta.

Desafío Paralelismo que no cambia

En los modelos más largos, el paralelismo de los bloques empeora en el tramo alto.

Solución

En el 515-741, el 1,0 µm vale en toda la capacidad de 450 mm.

Desafío Carrera de 450 mm con alta exactitud

El Check Master estándar de 450 mm llega a ±3,5 µm por encima de 310 mm.

Solución

El 515-741 queda en ±1,8 µm en ese tramo.

Desafío Mesa que posiciona mal

Sin referencia, el desvío de la mesa solo aparece en la pieza terminada.

Solución

Con bloques cada 10 mm, el 515-741 muestra el movimiento de la mesa punto a punto.

Desafío Un patrón para las dos posiciones

Comprar un patrón vertical y otro horizontal duplica la inversión.

Solución

El 515-741 trabaja en las dos orientaciones.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Modelo: Alta Exactitud
Capacidad (H): 450 mm
Espaciado de los Bloques: 10mm
Exactitud del espacio entre los bloques/H ≤ 310 mm: ±1,2 µm
Exactitud del espacio entre los bloques/310 < H ≤ 610 mm: ±1,8µm
Paralelismo de los bloques/H ≤ 450 mm: 1,0µm

Detalles técnicos

Línea: Check Master de alta exactitud
Masa: 5,4 kg
Orientación de uso: Vertical u horizontal
Disposición de los bloques: Bloques de 10 mm en fila
Referencia de las medidas: Exactitud y paralelismo de los bloques relativos a la superficie de instalación del equipo
Embalaje: Caja de madera, como accesorio estándar
Accesorio opcional (catálogo): Base de soporte 601167, para operación en vertical
Otras versiones (catálogo): Cerámica: 515-760 a 515-764; pulgadas: 515-730 a 515-734

Funciones

Cómo trabaja el 515-741

Vertical u horizontal

El mismo patrón trabaja de pie o acostado, según el eje que se quiere verificar.

Escalones cada 10 mm

Los bloques de 10 mm en fila dan un punto de referencia cada 10 mm a lo largo de la capacidad.

Exactitud por franja

El catálogo declara la exactitud y el paralelismo por franja de altura, relativos a la superficie de instalación.

Variantes de la serie

Patrones escalonados Mitutoyo disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-720	300 mm	Check Master	±2,5 µm
515-721	450 mm	Check Master	±2,5 µm
515-722	600 mm	Check Master	±2,5 µm
515-723	1000 mm	Check Master	±2,5 µm
515-724	1500 mm	Check Master	±2,5 µm
515-740	300 mm	Alta exactitud	±1,2 µm
515-741 (este)	450 mm	Alta exactitud	±1,2 µm
515-742	600 mm	Alta exactitud	±1,2 µm
515-743	1000 mm	Alta exactitud	±1,2 µm
515-744	1500 mm	Alta exactitud	±1,2 µm
516-498	5 bloques, 18 µm en total	Step Master, cerámica	no aplica
