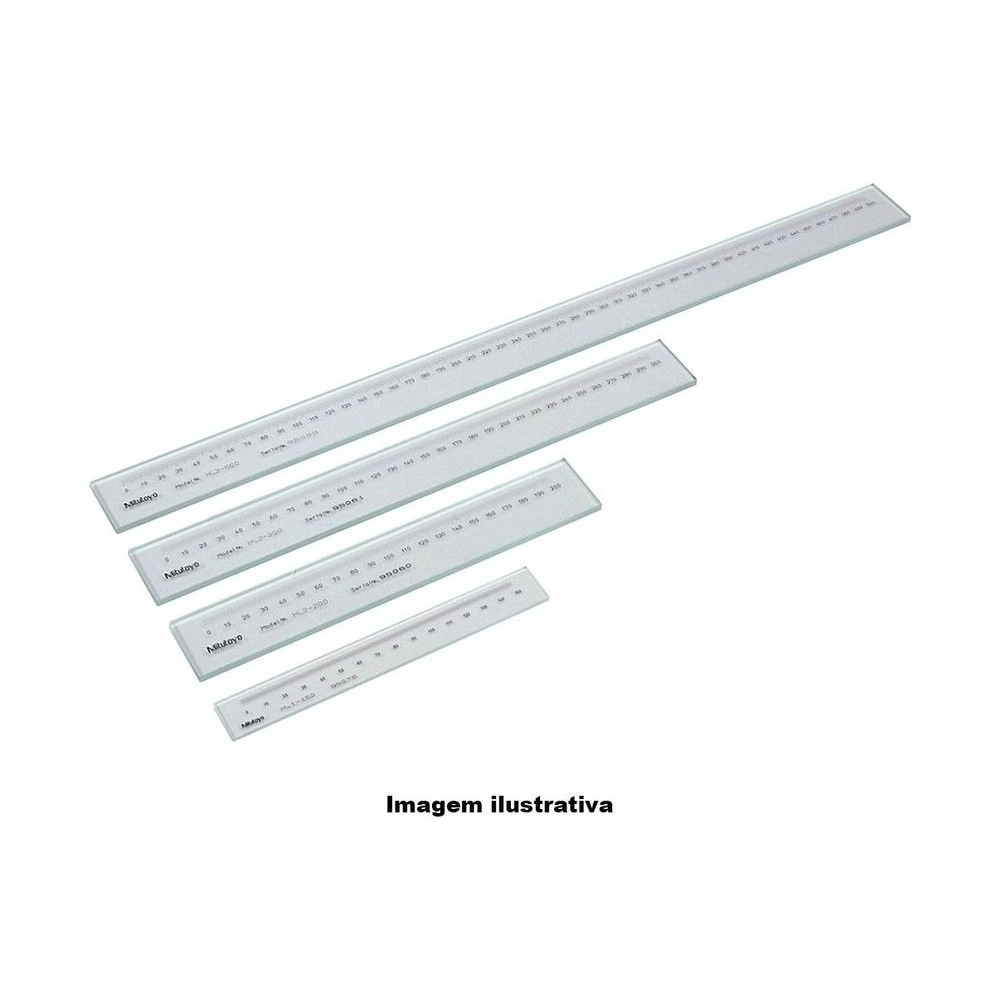

La Escala Patrón Mitutoyo 182-521-10 es una escala de vidrio de la serie 182 para proyectores de perfil y microscopios. Es la más pequeña de las escalas de 0,5 mm: 100 mm de intervalo en 130 mm, y la única de esa graduación con paso de inspección de 10 mm. Sirve para comprobar la ampliación y el avance de la mesa, además de mediciones ampliadas.

La línea de graduación tiene 50 µm, frente a 20 µm de las escalas de 0,1 mm. En los 100 mm, la fórmula da 1,7 µm.

Está fabricada con la tecnología de litografía de alta definición de Mitutoyo, en vidrio sódico-cálcico. El error a 20 °C sigue la fórmula (1,5+2L/1000) µm, con L en mm, y el certificado de inspección, generado por el sistema de calibración automática de escalas patrón, acompaña al producto.

Intervalo de 100 mm · 130 mm de longitud
Línea de 50 µm · graduación 0,5 mm
1,7 µm en los 100 mm · fórmula (1,5+2L/1000) µm
Paso de inspección de 10 mm · 0,27 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-521-10 entre las escalas patrón de la serie 182.

La más pequeña de la línea de 0,5 mm.

Las otras de 0,5 mm usan 20 mm.

Referencia para comprobar la lente.

Líneas grabadas con tecnología Mitutoyo.

El certificado viene con el producto.

Referencia de longitud bajo ampliación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-521-10.

100 mm Intervalo

En 130 mm de longitud total.
0,5 mm Graduación

Líneas de 50 µm, grabadas por litografía.
(1,5+2L/1000) µm Error a 20 °C

1,7 µm en todo el intervalo; L en mm.
10 mm Paso de inspección

Un punto verificado cada 10 mm.
0,27 kg Masa

Según el catálogo 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-521-10 es la elección correcta.

Desafío División de 0,5 mm en 100 mm

No toda verificación pide división de 0,1 mm.

Solución

La 182-521-10 divide los 100 mm en 0,5 mm, con línea de 50 µm.

Desafío Puntos de inspección cercanos

Con paso de 20 mm, 100 mm darían solo cinco puntos.

Solución

La 182-521-10 tiene paso de inspección de 10 mm.

Desafío Comprobar el microscopio

Sin referencia de longitud, no hay cómo saber si la ampliación del microscopio es correcta.

Solución

La 182-521-10 está indicada para verificar la ampliación de microscopios.

Desafío Mesa que se desplaza mal

Un avance fuera de medida solo aparece si hay una longitud de referencia.

Solución

Con la 182-521-10, el avance de la mesa se compara con una escala conocida.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 100mm
Graduación / Graduado: 0,5mm
Paso de Inspección: 10mm
Grosor de la línea de Graduación: 50µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 130 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 1,7 µm (L = 100 mm)
Masa: 0,27 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-521-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10 (este)	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm
