Escala Patrón 250 mm / 1 mm Lectura - 182-531-10

Escala Patrón 250 mm / 1 mm Lectura - 182-531-10 - Mitutoyo

Name: Escala Patrón 250 mm / 1 mm Lectura - 182-531-10
Brand: Mitutoyo
SKU: 182-531-10

SKU: 182-531-10

Cantidad

Sobre el producto

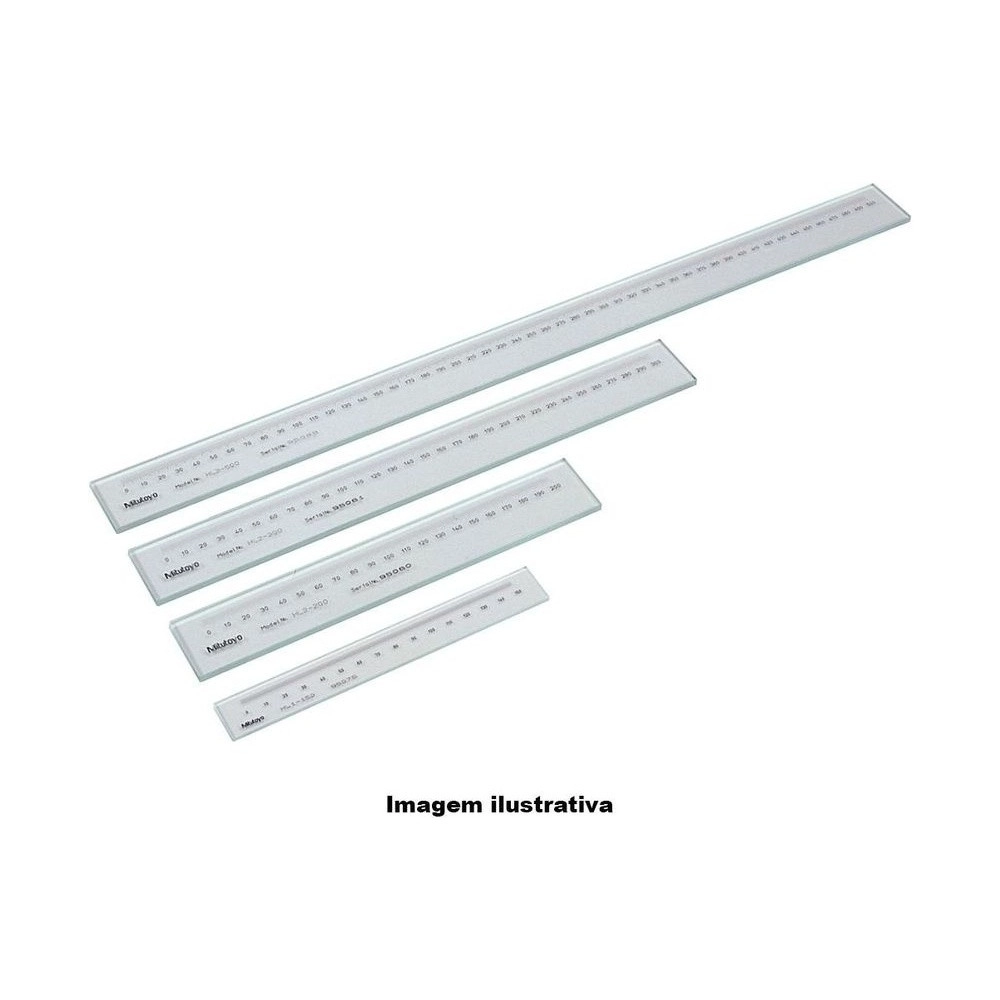

La Escala Patrón Mitutoyo 182-531-10 es una escala de vidrio de la serie 182 para proyectores de perfil y microscopios. Es la más pequeña de las escalas de 1 mm: 250 mm en 280 mm de longitud, con la línea de graduación más gruesa de la serie, de 100 µm. Sirve para comprobar la ampliación y el avance de la mesa, además de mediciones ampliadas.

El paso de inspección es de 25 mm, lo que da 10 puntos en la escala. En los 250 mm, la fórmula de error da 2,0 µm; la masa es de 0,55 kg.

Incluye el certificado de inspección del sistema de calibración automática de escalas patrón. El error a 20 °C está dado por (1,5+2L/1000) µm, con L en mm, en una escala de vidrio sódico-cálcico grabada por litografía de alta definición.

Escala de 250 mm · 280 mm en total
Graduación de 1 mm · línea de 100 µm
Error (1,5+2L/1000) µm · 2,0 µm en todo el intervalo
Inspección cada 25 mm · 0,55 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-531-10 entre las escalas patrón de la serie 182.

La más gruesa de la serie 182.

La más pequeña de la línea de 1 mm.

Referencia para comprobar la lente.

Líneas grabadas con tecnología Mitutoyo.

El certificado viene con el producto.

Referencia de longitud bajo ampliación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-531-10.

250 mm Intervalo

Tramo graduado de una escala de 280 mm.
1 mm Graduación

Con línea de 100 µm.
(1,5+2L/1000) µm Error a 20 °C

Con L = 250 mm, da 2,0 µm.
25 mm Paso de inspección

Intervalo entre los puntos de inspección.
0,55 kg Masa

Conforme al catálogo de 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-531-10 es la elección correcta.

Desafío La línea más gruesa de la serie

Las escalas de 0,1 y 0,5 mm tienen líneas de 20 y 50 µm.

Solución

La 182-531-10 tiene línea de 100 µm y graduación de 1 mm.

Desafío Pocos puntos para verificar

En una escala de 250 mm, un paso corto multiplica el trabajo de inspección.

Solución

Con paso de 25 mm, la 182-531-10 tiene 10 puntos.

Desafío Comprobar el microscopio

Sin referencia de longitud, no hay cómo saber si la ampliación del microscopio es correcta.

Solución

La 182-531-10 está indicada para verificar la ampliación de microscopios.

Desafío Mesa que se desplaza mal

Un avance fuera de medida solo aparece si hay una longitud de referencia.

Solución

Con la 182-531-10, el avance de la mesa se compara con una escala conocida.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 250mm
Graduación / Graduado: 1mm
Paso de Inspección: 25mm
Grosor de la línea de Graduación: 100µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 280 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 2,0 µm (L = 250 mm)
Masa: 0,55 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-531-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10 (este)	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm
