Escala Patrón para Proyectores y Microscopios 50mm - 182-511-10

Escala Patrón para Proyectores y Microscopios 50mm - 182-511-10 - Mitutoyo

Name: Escala Patrón para Proyectores y Microscopios 50mm - 182-511-10
Brand: Mitutoyo
SKU: 182-511-10

SKU: 182-511-10

Cantidad

Sobre el producto

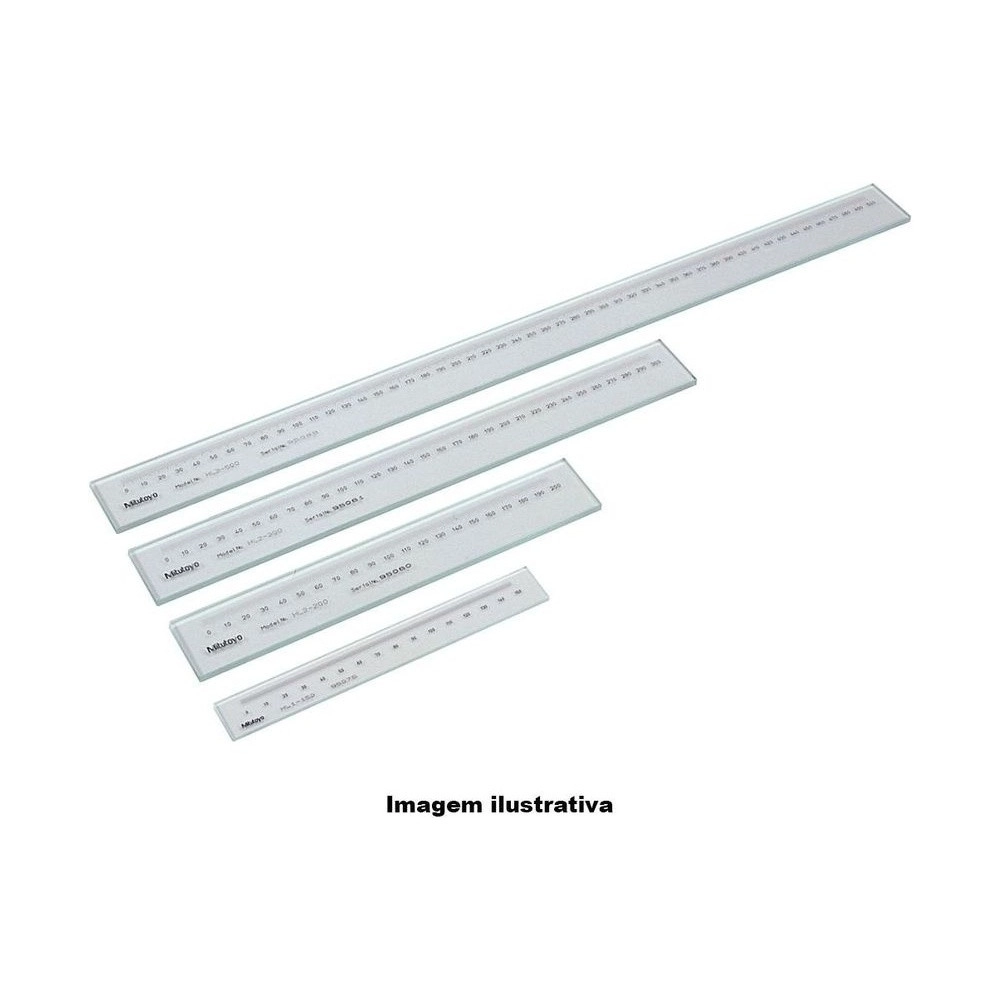

Comprobar si la ampliación de un proyector de perfil o de un microscopio es correcta, y si la mesa avanza lo que debe: ese es el trabajo de la Escala Patrón Mitutoyo 182-511-10, de la serie 182. Es la más pequeña de la serie: 50 mm de intervalo en 75 mm de longitud, y la única con paso de inspección de 5 mm.

Graduada en 0,1 mm, con línea de 20 µm, es la opción de la serie para tramos cortos. En los 50 mm, la fórmula de error da 1,6 µm.

El vidrio es sódico-cálcico y las líneas se graban por litografía de alta definición. El certificado de inspección viene incluido, emitido por el sistema de calibración automática de escalas patrón, y el error a 20 °C es de (1,5+2L/1000) µm, con L en mm.

Escala de 50 mm · 75 mm en total
Graduación de 0,1 mm · línea de 20 µm
Error (1,5+2L/1000) µm · 1,6 µm en todo el intervalo
Inspección cada 5 mm · 0,23 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-511-10 entre las escalas patrón de la serie 182.

La escala patrón más pequeña de la serie.

El único de la serie; los demás empiezan en 10 mm.

Comprueba si la ampliación es correcta.

Comprueba el avance de equipos de medición.

Emitido por la calibración automática.

Expansión térmica de 8,5 × 10⁻⁶/K.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-511-10.

50 mm Intervalo

Tramo graduado de una escala de 75 mm.
0,1 mm Graduación

Con línea de 20 µm.
(1,5+2L/1000) µm Error a 20 °C

Con L = 50 mm, da 1,6 µm.
5 mm Paso de inspección

Intervalo entre los puntos de inspección.
0,23 kg Masa

Conforme al catálogo de 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-511-10 es la elección correcta.

Desafío Medición corta

Para tramos de hasta 50 mm, una escala larga es más de lo necesario.

Solución

La 182-511-10 tiene 50 mm de intervalo en 75 mm de longitud.

Desafío Más puntos en carrera corta

Con paso de 10 mm, 50 mm dan pocos puntos de inspección.

Solución

El paso de inspección de la 182-511-10 es de 5 mm.

Desafío Medir una pieza ampliada

En la medición ampliada, el error de ampliación entra directo en el resultado.

Solución

La 182-511-10 sirve de referencia para mediciones ampliadas.

Desafío Avance de la mesa

El error de avance de la mesa del equipo pasa a la medición.

Solución

La 182-511-10 permite verificar la exactitud del avance de la mesa.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 50mm
Graduación / Graduado: 0,1mm
Paso de Inspección: 5mm
Grosor de la línea de Graduación: 20µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 75 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 1,6 µm (L = 50 mm)
Masa: 0,23 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-511-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10 (este)	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm
