Escala Patrón 150 mm Paso 0.1 mm - 182-513-10

Escala Patrón 150 mm Paso 0.1 mm - 182-513-10 - Mitutoyo

Name: Escala Patrón 150 mm Paso 0.1 mm - 182-513-10
Brand: Mitutoyo
SKU: 182-513-10

SKU: 182-513-10

Cantidad

Sobre el producto

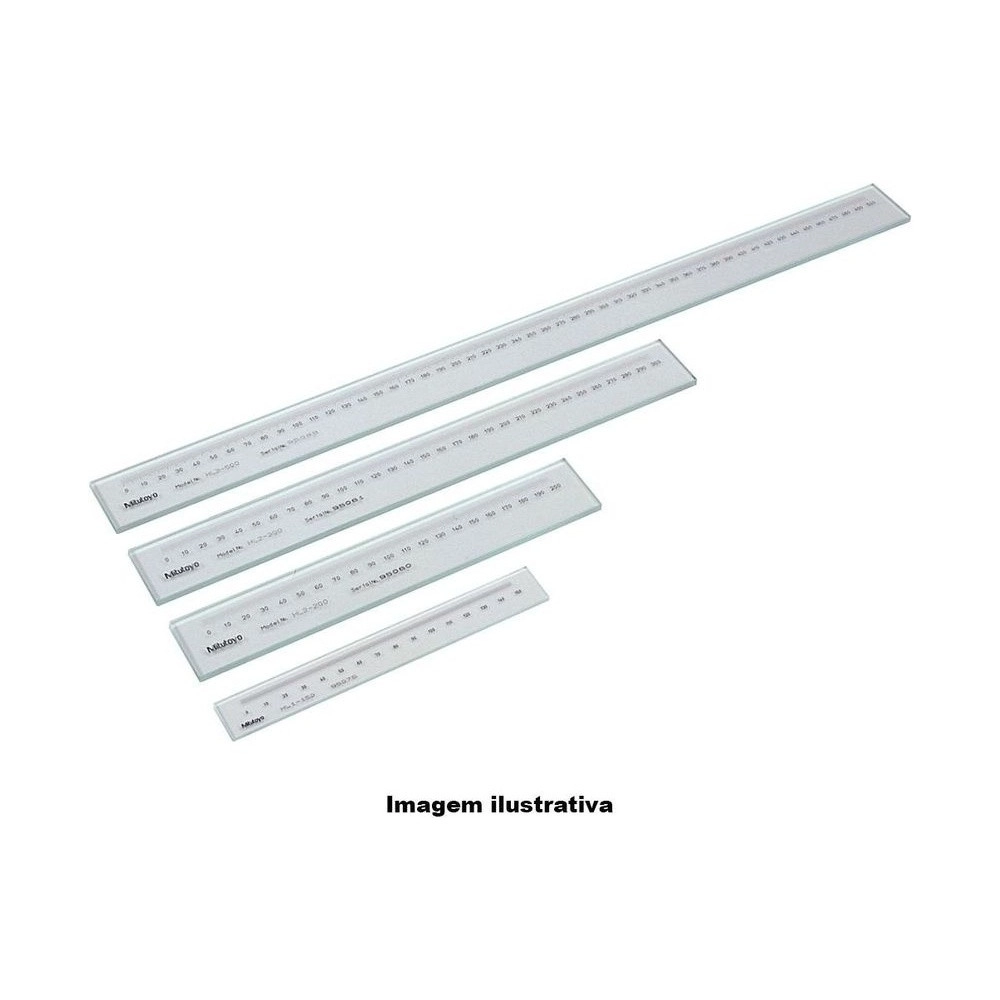

Comprobar si la ampliación de un proyector de perfil o de un microscopio es correcta, y si la mesa avanza lo que debe: ese es el trabajo de la Escala Patrón Mitutoyo 182-513-10, de la serie 182. Tiene 150 mm graduados en 0,1 mm, en 175 mm de longitud, y es una de las escalas que aparecen en la foto de presentación de la serie en el catálogo.

El paso de inspección es de 10 mm y la línea, de 20 µm. En los 150 mm, la fórmula (1,5+2L/1000) µm da 1,8 µm.

Incluye el certificado de inspección del sistema de calibración automática de escalas patrón. El error a 20 °C está dado por (1,5+2L/1000) µm, con L en mm, en una escala de vidrio sódico-cálcico grabada por litografía de alta definición.

150 mm graduados · escala de 175 mm
Divisiones de 0,1 mm · trazo de 20 µm
Error admisible de 1,8 µm · L = 150 mm
0,25 kg · paso de 10 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-513-10 entre las escalas patrón de la serie 182.

El medio de la línea de graduación fina.

El error de la fórmula en todo el intervalo.

Comprueba si la ampliación es correcta.

Comprueba el avance de equipos de medición.

Emitido por la calibración automática.

Expansión térmica de 8,5 × 10⁻⁶/K.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-513-10.

150 mm Intervalo

El vidrio mide 175 mm de punta a punta.
0,1 mm Graduación

Cada trazo tiene 20 µm de grosor.
(1,5+2L/1000) µm Error a 20 °C

L en mm; en los 150 mm, 1,8 µm.
10 mm Paso de inspección

Distancia entre los puntos inspeccionados.
0,25 kg Masa

Valor del catálogo 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-513-10 es la elección correcta.

Desafío Proyector con mesa media

Con 100 mm, la escala no cubre la carrera de una mesa de proyector mayor.

Solución

La 182-513-10 tiene 150 mm graduados en 0,1 mm.

Desafío Conocer el error en toda la escala

La fórmula solo ayuda si se conoce el valor en la longitud de uso.

Solución

En los 150 mm de la 182-513-10, la fórmula da 1,8 µm.

Desafío Medir una pieza ampliada

En la medición ampliada, el error de ampliación entra directo en el resultado.

Solución

La 182-513-10 sirve de referencia para mediciones ampliadas.

Desafío Mesa que se desplaza mal

Un avance fuera de medida solo aparece si hay una longitud de referencia.

Solución

Con la 182-513-10, el avance de la mesa se compara con una escala conocida.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 150mm
Graduación / Graduado: 0,1mm
Paso de Inspección: 10mm
Grosor de la línea de Graduación: 20µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 175 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 1,8 µm (L = 150 mm)
Masa: 0,25 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-513-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10 (este)	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm
