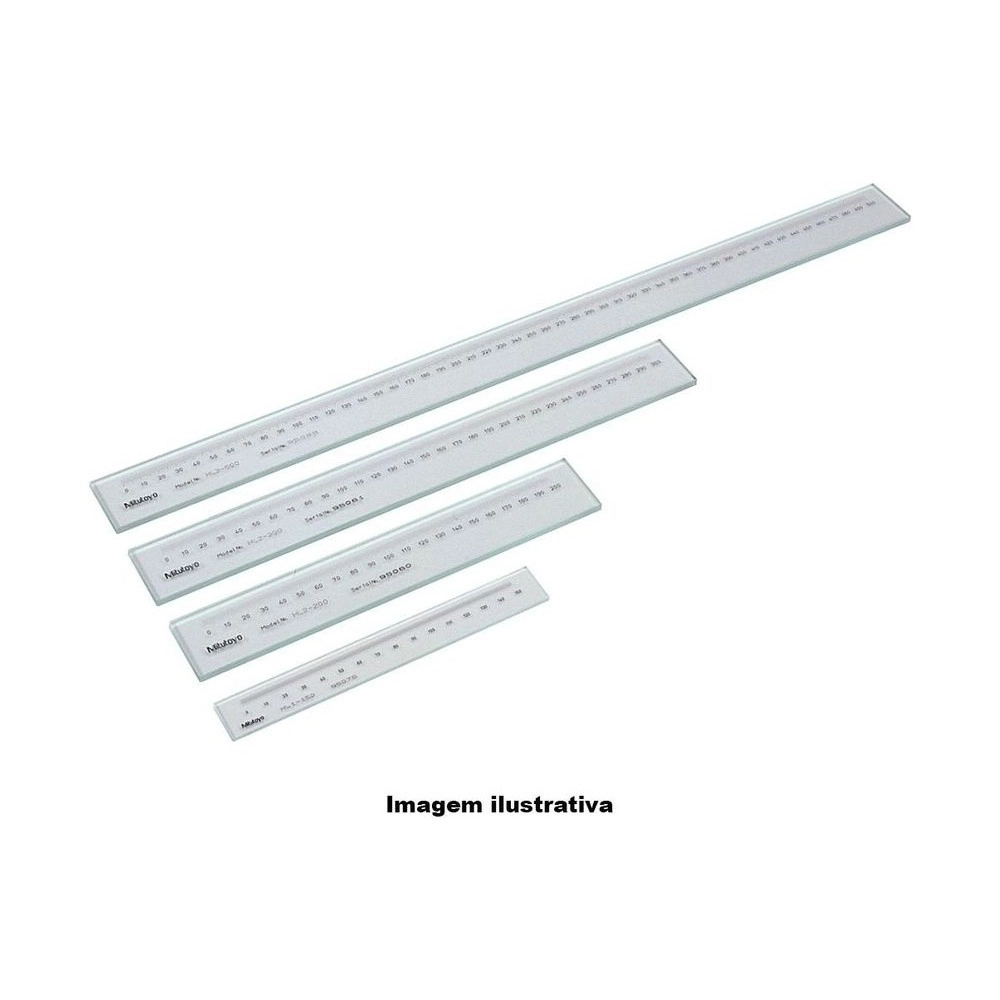

Name: Escala Patrón de Lectura 1000 mm - 182-534-10
Brand: Mitutoyo
SKU: 182-534-10

SKU: 182-534-10

Cantidad

Sobre el producto

Comprobar si la ampliación de un proyector de perfil o de un microscopio es correcta, y si la mesa avanza lo que debe: ese es el trabajo de la Escala Patrón Mitutoyo 182-534-10, de la serie 182. Es la mayor escala patrón de la serie: 1000 mm graduados en 1 mm, en 1030 mm de longitud.

En todo el intervalo, la fórmula da 3,5 µm. Son 40 puntos de inspección, cada 25 mm, y la masa es de 1,54 kg.

El vidrio es sódico-cálcico y las líneas se graban por litografía de alta definición. El certificado de inspección viene incluido, emitido por el sistema de calibración automática de escalas patrón, y el error a 20 °C es de (1,5+2L/1000) µm, con L en mm.

Escala de 1000 mm · 1030 mm en total
Divisiones de 1 mm · trazo de 100 µm
Error (1,5+2L/1000) µm · 3,5 µm en todo el intervalo
1,54 kg · paso de 25 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-534-10 entre las escalas patrón de la serie 182.

La mayor escala patrón de la serie 182.

Paso de 25 mm en un metro.

Comprueba si la ampliación es correcta.

Comprueba el avance de equipos de medición.

Emitido por la calibración automática.

Expansión térmica de 8,5 × 10⁻⁶/K.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-534-10.

1000 mm Intervalo

Tramo graduado de una escala de 1030 mm.
1 mm Graduación

Cada trazo tiene 100 µm de grosor.
(1,5+2L/1000) µm Error a 20 °C

Con L = 1000 mm, da 3,5 µm.
25 mm Paso de inspección

Distancia entre los puntos inspeccionados.
1,54 kg Masa

Conforme al catálogo de 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-534-10 es la elección correcta.

Desafío Mesa de un metro

Con 750 mm, la escala no cubre toda la carrera.

Solución

La 182-534-10 tiene 1000 mm de intervalo.

Desafío Avance de la mesa a lo largo de la carrera

Sin puntos en toda la carrera, el error de avance queda sin verificar.

Solución

La 182-534-10 tiene 40 puntos de inspección, cada 25 mm.

Desafío Medir una pieza ampliada

En la medición ampliada, el error de ampliación entra directo en el resultado.

Solución

La 182-534-10 sirve de referencia para mediciones ampliadas.

Desafío Mesa que se desplaza mal

Un avance fuera de medida solo aparece si hay una longitud de referencia.

Solución

Con la 182-534-10, el avance de la mesa se compara con una escala conocida.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 1000mm
Graduación / Graduado: 1mm
Paso de Inspección: 25mm
Grosor de la línea de Graduación: 100µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 1030 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 3,5 µm (L = 1000 mm)
Masa: 1,54 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-534-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10 (este)	1000 mm	1 mm	(1,5+2L/1000) µm
