Name: Escala Patrón 500 mm Paso 0,5 mm - 182-525-10
Brand: Mitutoyo
SKU: 182-525-10

SKU: 182-525-10

Cantidad

Sobre el producto

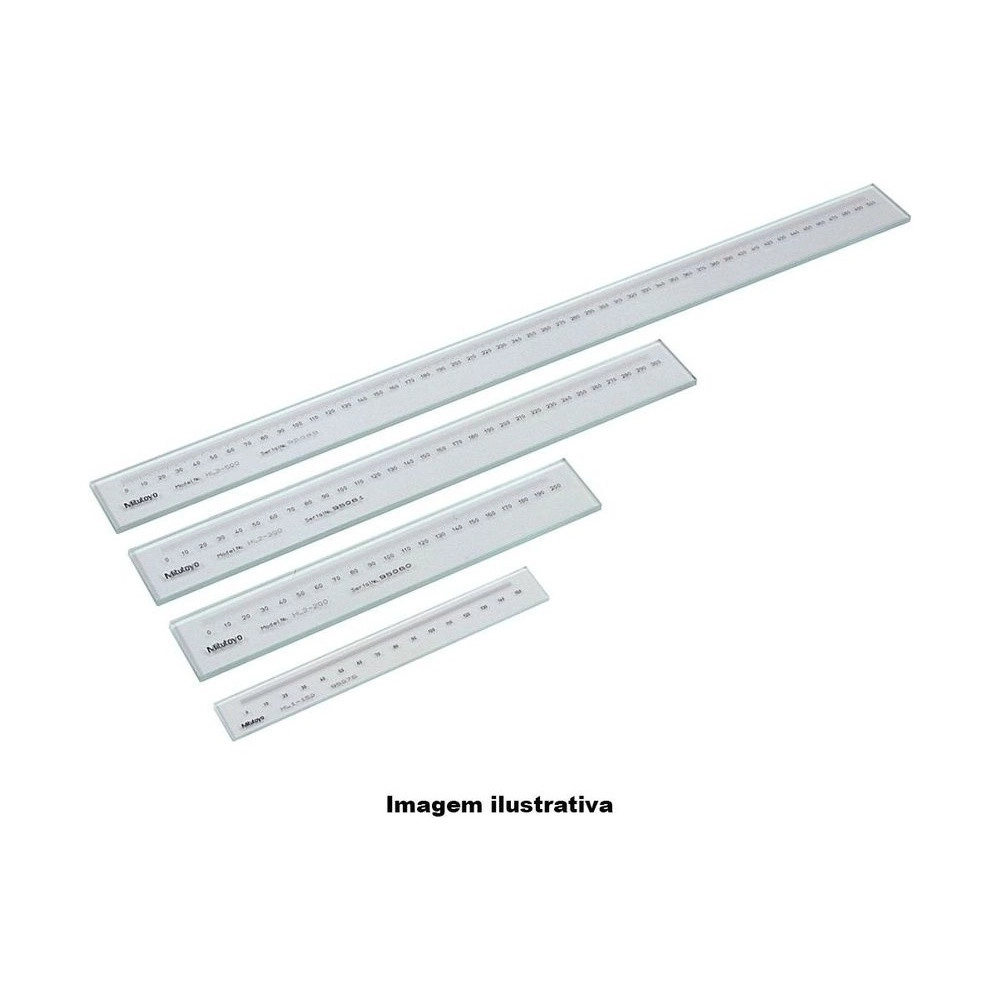

La Escala Patrón Mitutoyo 182-525-10, de la serie 182, está hecha para verificar la exactitud de la ampliación de proyectores de perfil y microscopios y la exactitud del avance de la mesa de equipos de medición. Es la más larga de las escalas de 0,5 mm: 500 mm en 530 mm de longitud, y una de las que aparecen en la foto de presentación de la serie.

Tiene el mismo intervalo de la 182-532-10, con graduación de 0,5 mm y línea de 50 µm, frente a 1 mm y 100 µm. En los 500 mm, la fórmula da 2,5 µm.

Incluye el certificado de inspección del sistema de calibración automática de escalas patrón. El error a 20 °C está dado por (1,5+2L/1000) µm, con L en mm, en una escala de vidrio sódico-cálcico grabada por litografía de alta definición.

500 mm graduados · escala de 530 mm
Graduación de 0,5 mm · línea de 50 µm
Error admisible de 2,5 µm · L = 500 mm
Inspección cada 20 mm · 0,86 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-525-10 entre las escalas patrón de la serie 182.

La mayor de la línea de 0,5 mm.

El error de la fórmula en todo el intervalo.

Verifica cuánto avanza la mesa.

Tecnología de alta definición.

8,5 × 10⁻⁶/K, según el catálogo 2025.

Para mediciones con ampliación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-525-10.

500 mm Intervalo

El vidrio mide 530 mm de punta a punta.
0,5 mm Graduación

Con línea de 50 µm.
(1,5+2L/1000) µm Error a 20 °C

L en mm; en los 500 mm, 2,5 µm.
20 mm Paso de inspección

Intervalo entre los puntos de inspección.
0,86 kg Masa

Valor del catálogo 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-525-10 es la elección correcta.

Desafío Medio metro en 0,5 mm

En la escala de 500 mm graduada en 1 mm, cada división vale el doble.

Solución

La 182-525-10 cubre 500 mm en 0,5 mm.

Desafío Elegir entre 0,5 y 1 mm en 500 mm

En el mismo intervalo, la graduación y la línea cambian lo que se ve.

Solución

La 182-525-10 es la de 0,5 mm y línea de 50 µm; la 182-532-10, la de 1 mm y 100 µm.

Desafío Ampliación fuera del valor

Si la lente del proyector no amplía lo que indica, toda medida en la pantalla sale mal.

Solución

La 182-525-10 da una longitud conocida para comprobar la ampliación.

Desafío Avance de la mesa

El error de avance de la mesa del equipo pasa a la medición.

Solución

La 182-525-10 permite verificar la exactitud del avance de la mesa.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 500mm
Graduación / Graduado: 0,5mm
Paso de Inspección: 20mm
Grosor de la línea de Graduación: 50µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 530 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 2,5 µm (L = 500 mm)
Masa: 0,86 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-525-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10 (este)	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm

Artículos incluidos

Escala Patrón 182-525-10
Certificado de inspección (sistema de calibración automática)

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve la 182-525-10?

Para verificar la exactitud de la ampliación de proyectores de perfil y microscopios y la exactitud del avance de la mesa de equipos de medición, además de mediciones ampliadas.

¿Cuál es la diferencia entre la 182-525-10 y la 182-532-10?

Las dos tienen 500 mm. La 182-525-10 está graduada en 0,5 mm, con línea de 50 µm y paso de 20 mm; la 182-532-10, en 1 mm, con línea de 100 µm y paso de 25 mm.

¿Cuál es el error de la 182-525-10 en los 500 mm?

2,5 µm, según la fórmula (1,5+2L/1000) µm, con L en mm.

¿De qué material es la 182-525-10?

De vidrio sódico-cálcico, con coeficiente de expansión térmica de 8,5 × 10⁻⁶/K, según el catálogo 2025.

¿Qué viene con la 182-525-10?

La escala y el certificado de inspección del sistema de calibración automática de escalas patrón.
