Escala Patrón 750 mm Paso 1 mm - 182-533-10

Escala Patrón 750 mm Paso 1 mm - 182-533-10 - Mitutoyo

Name: Escala Patrón 750 mm Paso 1 mm - 182-533-10
Brand: Mitutoyo
SKU: 182-533-10

SKU: 182-533-10

Cantidad

Sobre el producto

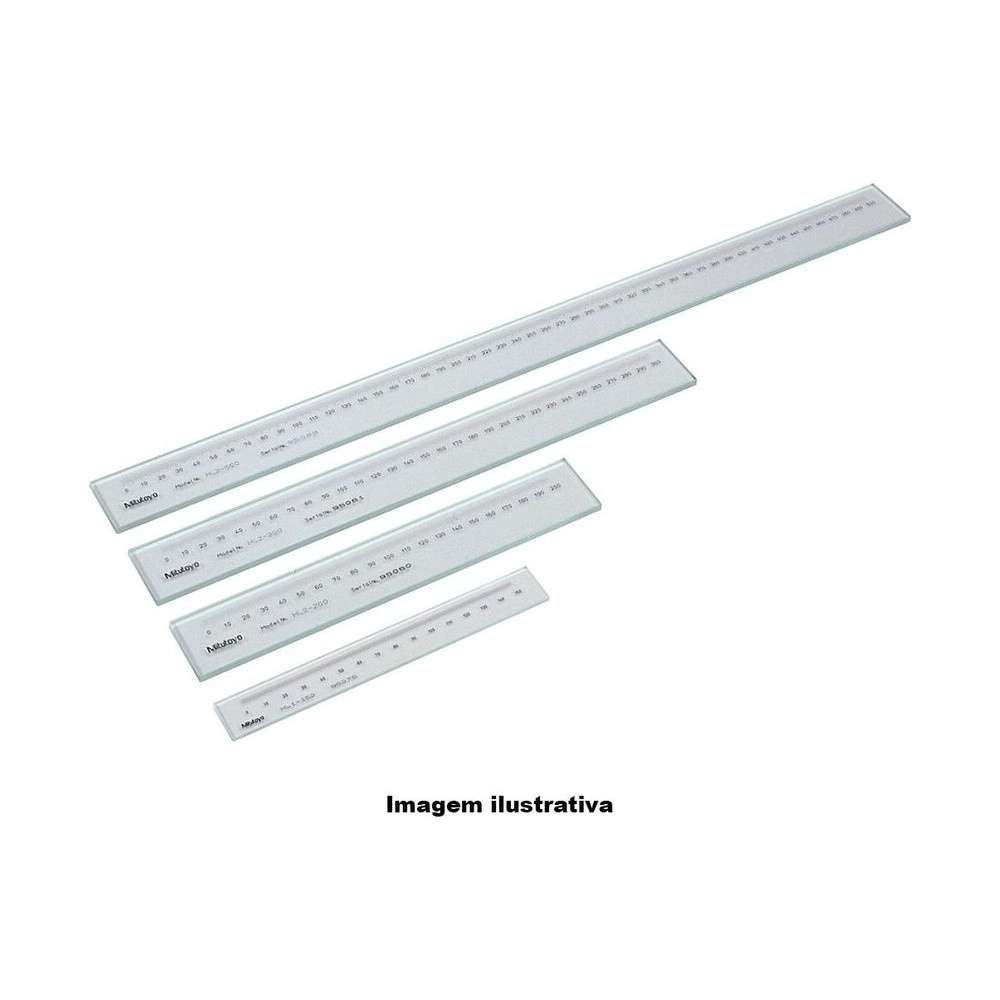

La Escala Patrón Mitutoyo 182-533-10 es una escala de vidrio de la serie 182 para proyectores de perfil y microscopios. Con 750 mm graduados en 1 mm, en 780 mm de longitud, es la penúltima de la serie en tamaño. Sirve para comprobar la ampliación y el avance de la mesa, además de mediciones ampliadas.

La fórmula de error da 3,0 µm en los 750 mm. El paso de inspección es de 25 mm, con 30 puntos, y la masa, según el catálogo 2019, es de 1,22 kg.

Está fabricada con la tecnología de litografía de alta definición de Mitutoyo, en vidrio sódico-cálcico. El error a 20 °C sigue la fórmula (1,5+2L/1000) µm, con L en mm, y el certificado de inspección, generado por el sistema de calibración automática de escalas patrón, acompaña al producto.

750 mm graduados · escala de 780 mm
Divisiones de 1 mm · trazo de 100 µm
Error admisible de 3,0 µm · L = 750 mm
1,22 kg · paso de 25 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-533-10 entre las escalas patrón de la serie 182.

Entre las escalas de 500 y 1000 mm.

El error de la fórmula en todo el intervalo.

Referencia para comprobar la lente.

Líneas grabadas con tecnología Mitutoyo.

El certificado viene con el producto.

Referencia de longitud bajo ampliación.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-533-10.

750 mm Intervalo

El vidrio mide 780 mm de punta a punta.
1 mm Graduación

Cada trazo tiene 100 µm de grosor.
(1,5+2L/1000) µm Error a 20 °C

L en mm; en los 750 mm, 3,0 µm.
25 mm Paso de inspección

Distancia entre los puntos inspeccionados.
1,22 kg Masa

Valor del catálogo 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-533-10 es la elección correcta.

Desafío Carrera de más de medio metro

La escala de 500 mm no cubre toda la mesa de un equipo mayor.

Solución

La 182-533-10 tiene 750 mm de intervalo.

Desafío Escala larga sin sobrar

La de 1000 mm puede ser demasiado larga para la mesa.

Solución

La 182-533-10 queda en 780 mm de longitud total.

Desafío Comprobar el microscopio

Sin referencia de longitud, no hay cómo saber si la ampliación del microscopio es correcta.

Solución

La 182-533-10 está indicada para verificar la ampliación de microscopios.

Desafío Avance de la mesa

El error de avance de la mesa del equipo pasa a la medición.

Solución

La 182-533-10 permite verificar la exactitud del avance de la mesa.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 750mm
Graduación / Graduado: 1mm
Paso de Inspección: 25mm
Grosor de la línea de Graduación: 100µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 780 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 3,0 µm (L = 750 mm)
Masa: 1,22 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-533-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10 (este)	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm
