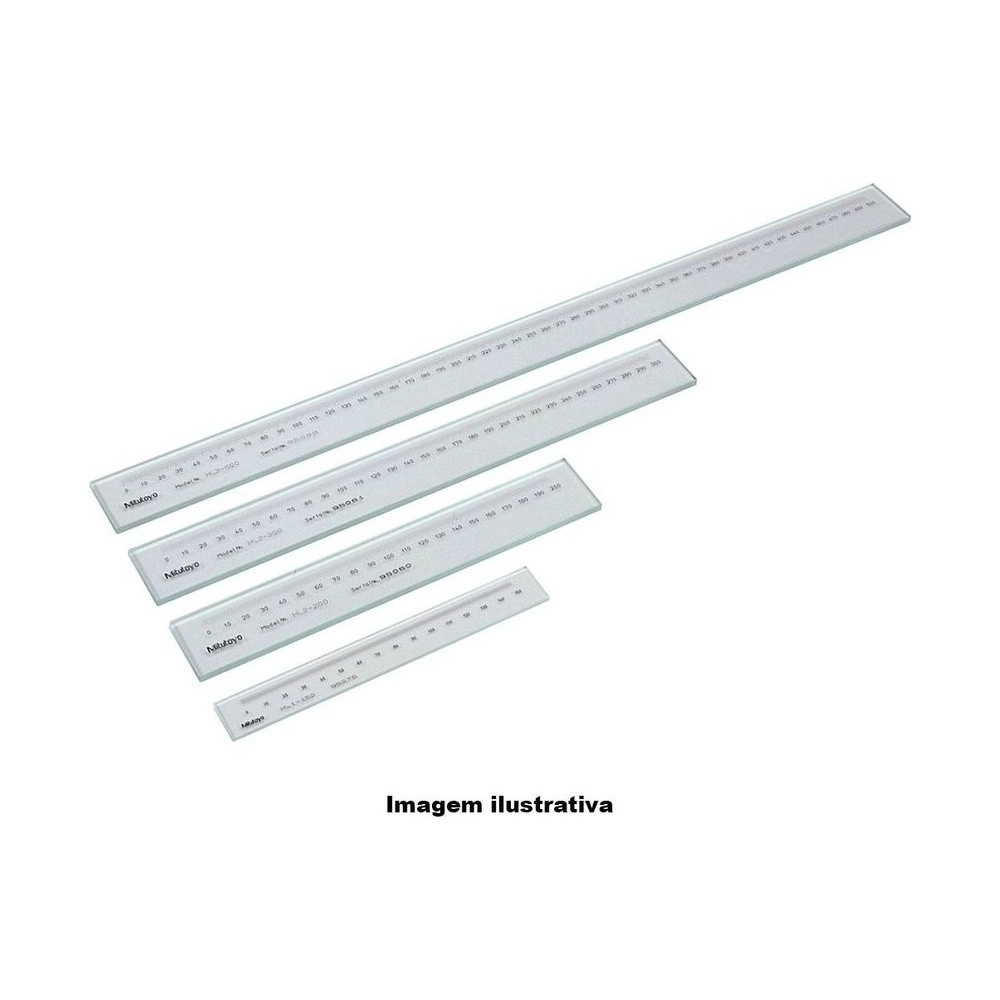

Comprobar si la ampliación de un proyector de perfil o de un microscopio es correcta, y si la mesa avanza lo que debe: ese es el trabajo de la Escala Patrón Mitutoyo 182-522-10, de la serie 182. Tiene 200 mm graduados en 0,5 mm, en 230 mm de longitud, y abre el grupo de paso de inspección de 20 mm.

La línea de graduación es de 50 µm y la masa, de 0,32 kg. En los 200 mm, la fórmula (1,5+2L/1000) µm da 1,9 µm.

Está fabricada con la tecnología de litografía de alta definición de Mitutoyo, en vidrio sódico-cálcico. El error a 20 °C sigue la fórmula (1,5+2L/1000) µm, con L en mm, y el certificado de inspección, generado por el sistema de calibración automática de escalas patrón, acompaña al producto.

200 mm graduados · escala de 230 mm
Línea de 50 µm · graduación 0,5 mm
Error admisible de 1,9 µm · L = 200 mm
Paso de inspección de 20 mm · 0,32 kg

Diferenciales

Aspectos destacados del producto

Lo que distingue a la 182-522-10 entre las escalas patrón de la serie 182.

Diez puntos de inspección a lo largo de la escala.

En 230 mm de longitud.

Comprueba si la ampliación es correcta.

Comprueba el avance de equipos de medición.

Emitido por la calibración automática.

Expansión térmica de 8,5 × 10⁻⁶/K.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la 182-522-10.

200 mm Intervalo

El vidrio mide 230 mm de punta a punta.
0,5 mm Graduación

Líneas de 50 µm, grabadas por litografía.
(1,5+2L/1000) µm Error a 20 °C

L en mm; en los 200 mm, 1,9 µm.
20 mm Paso de inspección

Un punto verificado cada 20 mm.
0,32 kg Masa

Valor del catálogo 2019.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que la 182-522-10 es la elección correcta.

Desafío 200 mm en 0,5 mm

La escala de 200 mm en 0,1 mm tiene cinco veces más divisiones y paso de 10 mm.

Solución

La 182-522-10 cubre los 200 mm en 0,5 mm, con línea de 50 µm y paso de 20 mm.

Desafío Menos puntos, lectura más rápida

En una escala larga, un paso de 10 mm duplica los puntos a verificar.

Solución

La 182-522-10 usa paso de inspección de 20 mm.

Desafío Medir una pieza ampliada

En la medición ampliada, el error de ampliación entra directo en el resultado.

Solución

La 182-522-10 sirve de referencia para mediciones ampliadas.

Desafío Avance de la mesa

El error de avance de la mesa del equipo pasa a la medición.

Solución

La 182-522-10 permite verificar la exactitud del avance de la mesa.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 182
Exactitud (20°C): (1,5+2L/1000) µm
Capacidad: 200mm
Graduación / Graduado: 0,5mm
Paso de Inspección: 20mm
Grosor de la línea de Graduación: 50µm

Detalles técnicos

Línea: Escala patrón para proyectores de perfil y microscopios
Longitud total: 230 mm
Material: Vidrio sódico-cálcico
Coeficiente de expansión térmica: 8,5 × 10⁻⁶/K
L en la fórmula de error: Longitud medida, en mm
Tolerancia en todo el intervalo: 1,9 µm (L = 200 mm)
Masa: 0,32 kg
Certificado: Certificado de inspección del sistema de calibración automática de escalas patrón

Funciones

Cómo trabaja la 182-522-10

Ampliación

Con una longitud conocida en la pantalla, comprueba la ampliación de proyectores de perfil y microscopios.

Avance de la mesa

Comprueba la exactitud del avance de la mesa de equipos de medición.

Medición ampliada

Sirve de referencia de longitud en mediciones ampliadas.

Variantes de la serie

Escalas patrón de la serie 182 disponibles en la tienda

Código	Capacidad	Graduación	Exactitud (20 °C)
182-501-50	250 mm	1 mm	(0,5+L/1000) µm
182-502-50	500 mm	1 mm	(0,5+L/1000) µm
182-511-10	50 mm	0,1 mm	(1,5+2L/1000) µm
182-512-10	100 mm	0,1 mm	(1,5+2L/1000) µm
182-513-10	150 mm	0,1 mm	(1,5+2L/1000) µm
182-514-10	200 mm	0,1 mm	(1,5+2L/1000) µm
182-521-10	100 mm	0,5 mm	(1,5+2L/1000) µm
182-522-10 (este)	200 mm	0,5 mm	(1,5+2L/1000) µm
182-523-10	300 mm	0,5 mm	(1,5+2L/1000) µm
182-524-10	400 mm	0,5 mm	(1,5+2L/1000) µm
182-525-10	500 mm	0,5 mm	(1,5+2L/1000) µm
182-531-10	250 mm	1 mm	(1,5+2L/1000) µm
182-532-10	500 mm	1 mm	(1,5+2L/1000) µm
182-533-10	750 mm	1 mm	(1,5+2L/1000) µm
182-534-10	1000 mm	1 mm	(1,5+2L/1000) µm

Artículos incluidos

Escala Patrón 182-522-10
Certificado de inspección (sistema de calibración automática)

Preguntas frecuentes

Preguntas y Respuestas

¿Dónde se usa la 182-522-10?

En proyectores de perfil, microscopios y equipos de medición con mesa, para comprobar la ampliación y el avance de la mesa.

¿Cuál es el paso de inspección de la 182-522-10?

20 mm, con graduación de 0,5 mm y línea de 50 µm.

¿La 182-522-10 sirve para microscopio?

El catálogo indica la línea para verificar la exactitud de la ampliación en proyectores de perfil y microscopios. La 182-522-10 cubre 200 mm de esa verificación.

¿De qué material es la 182-522-10?

De vidrio sódico-cálcico, con coeficiente de expansión térmica de 8,5 × 10⁻⁶/K, según el catálogo 2025.

¿Qué viene con la 182-522-10?

La escala y el certificado de inspección del sistema de calibración automática de escalas patrón.
